Carl Zeiss
(3) Mikroskope Axioskop 40 und Axioskop 40 FL einstellen
• Einstellen des Mikroskops wie im Durchlicht-Hellfeld (s. a. Abschnitt 3.5.1 (3)), dabei besonders auf
den richtig eingestellten Augenabstand am binokularen Tubus achten (s. a. Abschnitt 2.1.3).
• Drehbaren Kreuztisch (3-25/3) zentrieren (s. a. Abschnitt 2.2.9 (2)).
• Polarisator (3-25/2) in Strahlengang einschwenken und auf 0° positionieren, sofern ein drehbarer
Polarisator verwendet wird.
• Analysatormodul am Reflektorrevolver (3-25/1) einschwenken. Aufgrund der gekreuzten Polarisatoren
erscheint nun das Sehfeld dunkel.
• Justierpräparat Pol auf den Mikroskoptisch legen und bis zur Dunkelstellung des Justierpräparates
drehen.
• Analysator ausschalten und Strichkreuz nach den Spaltrissen des Objektes ausrichten.
• Anschließend Analysator wieder einschalten und Justierpräparat entfernen. Die Durchlassrichtungen von
Polarisator und Analysator verlaufen jetzt parallel zum Strichkreuz (Polarisator OW, Analysator NS).
• Kreuztisch mit dem Präparat, z. B. einer Kunstfaser, so drehen, dass das Präparat maximal dunkel wird.
Die Faser verläuft jetzt parallel zu einer der beiden Richtungen des Strichkreuzes. Bei deutlichen
Abweichungen (5° und mehr) muss mit einem Polarisationsmikroskop gearbeitet werden.
☞
Okularabstand am binokularen Tubus nicht mehr verändern, da ansonsten die Winkelstellung
des Strichkreuzes zur Faser verstellt wird.

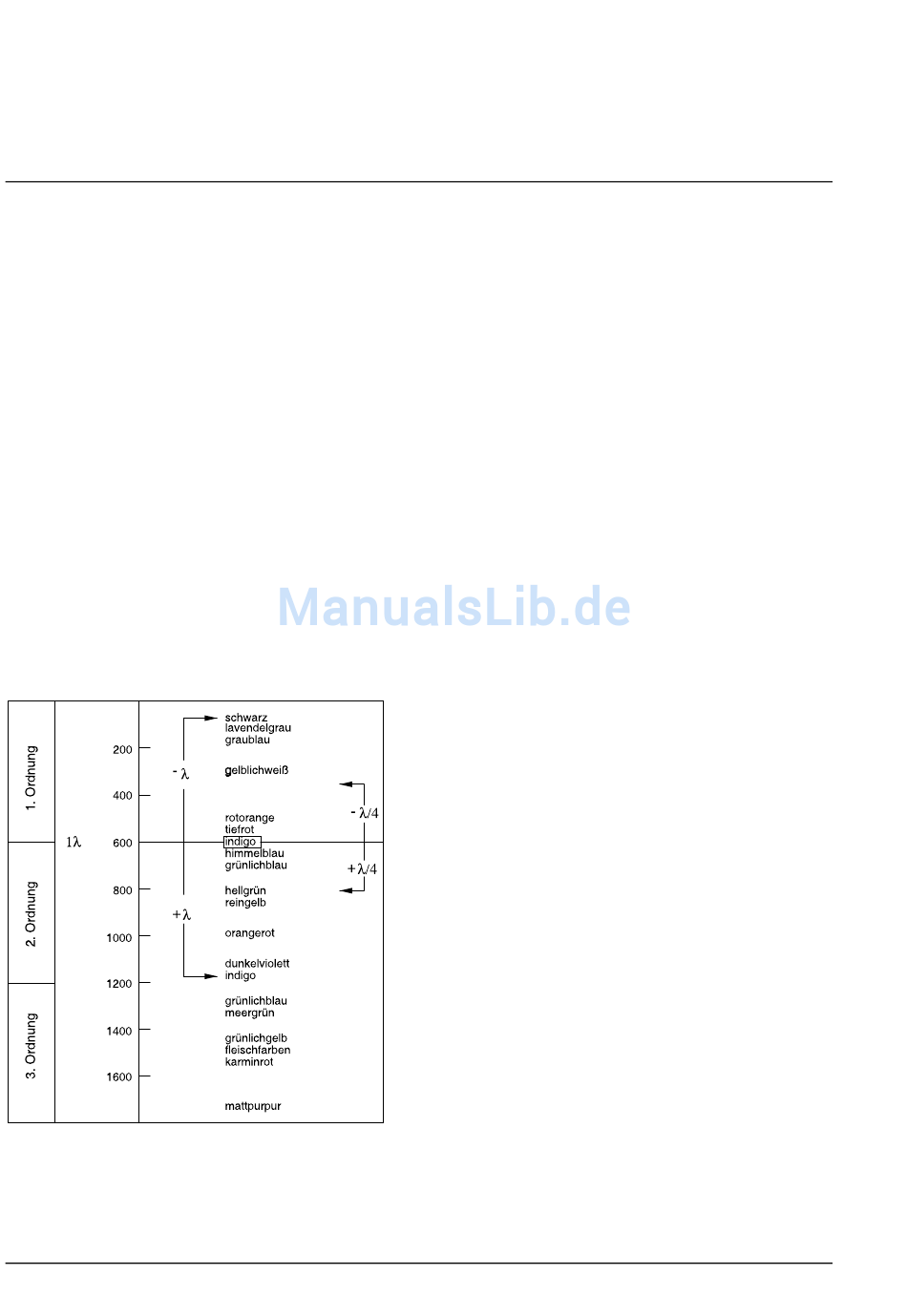

Bild 3-27 Schematische Darstellung der Farb-
tafeln nach Michel-Lévy
3-32
BEDIENUNG
Beleuchtungs- und Kontrastverfahren
• Tisch nun um ca. 45° weiterdrehen, so dass die
• Einschieben
Der Kompensator λ ist, ebenso wie das Präparat,
ein doppelbrechendes Objekt, aber mit einem de-
finierten Gangunterschied von 550 nm und einer
definiert in NO-SW-Richtung orientierten größten
Schwingungsrichtung n γ.
Durch das Einschieben des Kompensators λ verän-
dert das Präparat seine Farbe. Die Art der Farb-
änderung ist abhängig von der Orientierung des
Präparates (NO-SW oder NW-SO).
Die Farbänderungen beruhen auf der optischen
Interferenz. Die Interferenzfarben (Gangunter-
schiede) in beiden Diagonalstellungen (NO-SW und
NW-SO) des Präparates müssen hierbei verglichen
werden.
Faserlängsachse NO-SW orientiert ist (3-26). Das
Präparat zeigt hier
(Diagonalstellung). In dieser Position kann das
Präparat eine beliebige Farbe haben.
Kompensators λ
des
Axioskop 40 FL, da
Analysatorschieber besetzt ist
Axioskop 40
Axioskop 40 FL
die größte Helligkeit
(nur bei
Öffnung sonst durch
)
.
B 40-810 d 10/03
