Durchlicht - Schiefe Beleuchtung einstellen

(1) Allgemeines Wirkprinzip
Mit der schiefen Beleuchtung steht eine zusätzliche Möglichkeit zur Verfügung, Strukturen am Präparat
reliefartig darzustellen.
Durch die schiefe Beleuchtung gelangt nur einseitig Licht ins Objektiv und man erhält einen reliefartigen
Bildeindruck.
(2) Geräteausrüstung Axioskop 40 und Axioskop 40 FL für schiefe Beleuchtung
− Kondensor 0,9/1,25 H mit Schieber, vorzugsweise versehen mit Phasenblenden Ph 1 / Ph 2 oder
Ph 1 / Ph 3 mit Blende Ph 1 in benachbarter Schieberposition zu den weichen Rastkerben.
Das Verfahren der schiefen Beleuchtung würde gegenüber dem VAREL-Kontrast eine Verschlechterung
darstellen, daher wird die Anwendung nicht im Zusammenhang mit für VAREL-Kontrast ausgerüstetem
Schieber empfohlen.
(3) Schiefe Beleuchtung am Axioskop 40
und Axioskop 40 FL einstellen
• Schieber
(3-24/1)
Kondensor 0,9/1,25 H (3-24/2) in eine der
weichen Raststellungen
mittleren Raststellung) bringen.
• Leuchtfeldblende vollständig öffnen.
• Aperturblende (3-24/3) öffnen.
Bei anderer Schieberbestückung als empfohlen
ist in den weichen
Lichteinfall durch eine benachbarte Blende mit
größerer Öffnung möglich. In solchen Fällen
Aperturblende soweit
optimaler Bildeindruck entsteht.
B 40-810 d 10/03
BEDIENUNG
Beleuchtungs- und Kontrastverfahren
für Phasenblenden
(seitlich von
Raststellungen auch
schließen, dass
am
der
ein

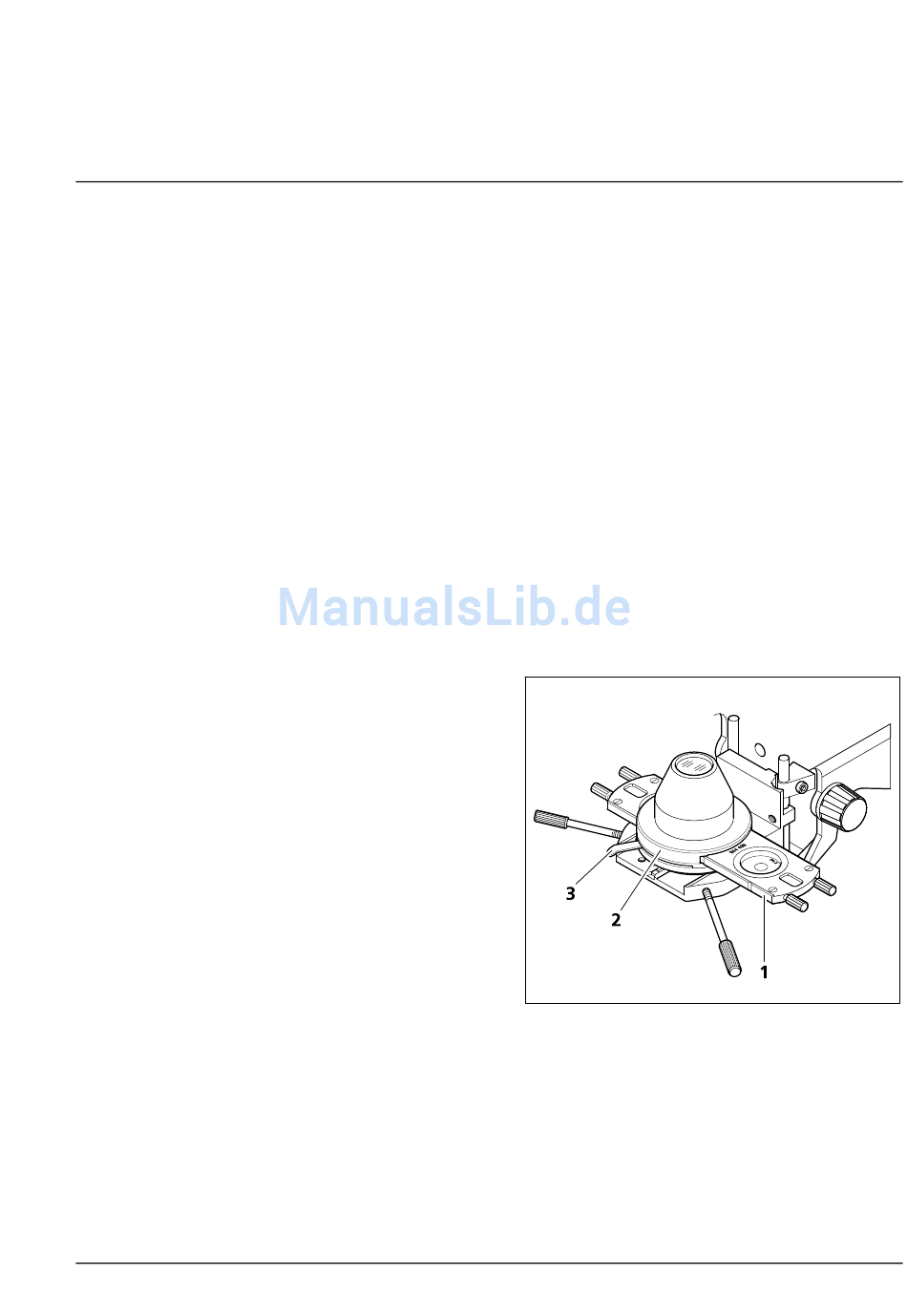

Bild 3-24 Kondensor 0,9/1,25 H und Schieber
mit Phasenblenden
Carl Zeiss
3-29
