Umstülpbare Augenmuscheln einsetzen
Die Okulare sind mit Brillenschutzringen aus Gummi versehen, um Kratzer auf den Brillen zu vermeiden.
Diese können wahlweise durch umstülpbare Augenmuscheln ersetzt werden.
• Dazu die Brillenschutzringe (2-4/2) von den Okularen abziehen und die Augenmuscheln (2-4/1)
aufsetzen.
Die Brillenschutzringe sitzen mitunter sehr fest in der Okularnut, sodass ggf. ein stumpfer Gegenstand
(Holzstäbchen) zum Abdrücken verwendet werden muss.
2.1.4
Okularabstand
am binokularen Tubus einstellen
• Okularabstand
symmetrisches
Schwenken
Okularstutzen gegeneinander an den individuel-
len Augenabstand des Beobachters anpassen
(Bild 2-5).
Der richtige Augenabstand ist eingestellt, wenn
der Beobachter beim Einblick in beide Okulare nur
ein rundes Bild sieht!
2.1.5
Einblickhöhe einstellen
• Einblickhöhe durch Schwenken der Okular-
stutzen nach oben (2-6/A) oder nach unten
(2-6/B)
den
individuellen
anpassen.
Bei
dem
binokularen
(452342-0000-000) lässt sich die Einblickhöhe
zusätzlich über Veränderung des Einblickwinkels
im Bereich von 6 ... 25° stufenlos einstellen.
Die
Ergo(foto)tuben
000000-1104-296) sind mit einer kontinuierlichen
Höhenverstellung
im
ausgestattet.
B 40-810 d 10/03
INBETRIEBNAHME
Erstinbetriebnahme
(Pupillendistanz)
(Pupillendistanz)
der
beiden
Bedürfnissen
Ergonomie-Fototubus
(000000-1104-293
Bereich
von
50 mm
durch

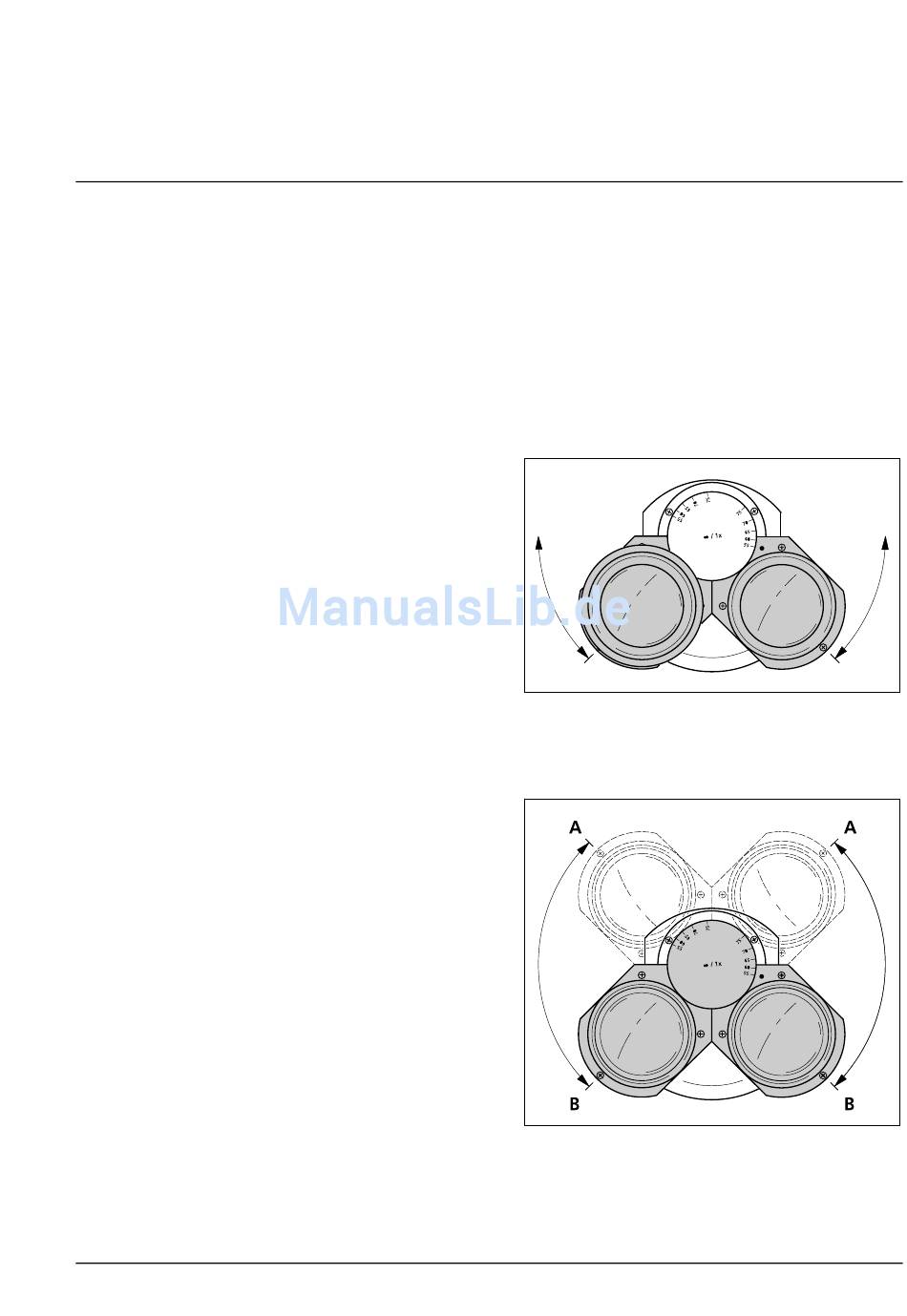

Bild 2-5
und
Bild 2-6
Okularabstand am binokularen
Tubus einstellen
Einblickhöhe am binokularen Tubus
einstellen
Carl Zeiss
2-7
