- Seite 2 A c h t u n g Hinweise zum Auspacken und Betrieb von Präzisionsgeräten in Ländern m i t feuchtwarmem Klima s. S. 9...

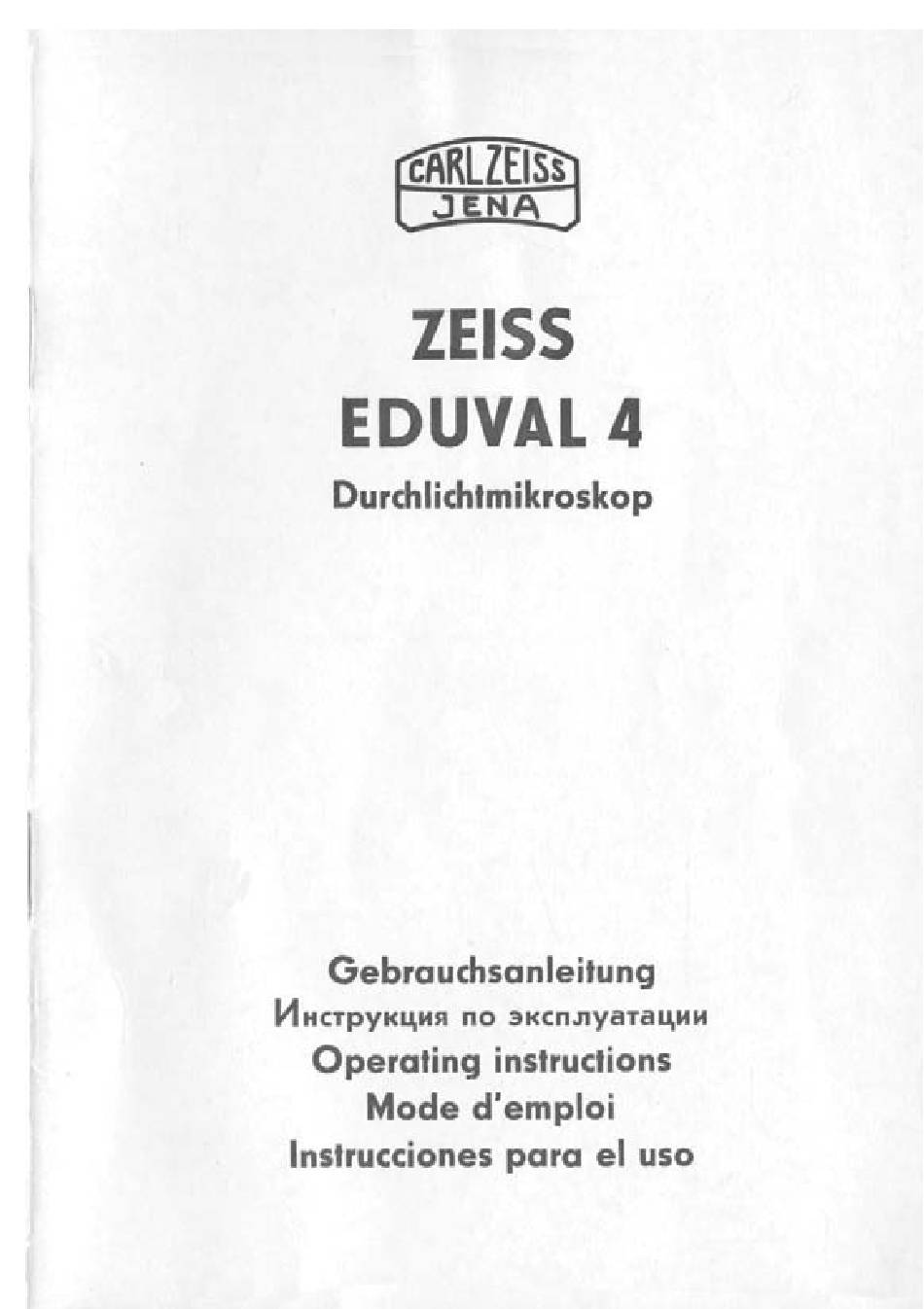

- Seite 3 ZEISS EDUVAL 4 Durchlichtmikroskop Gebrauchsanleitung (in Russisch) Operating instruclions Mode d'emploi Instrucciones para el uso...

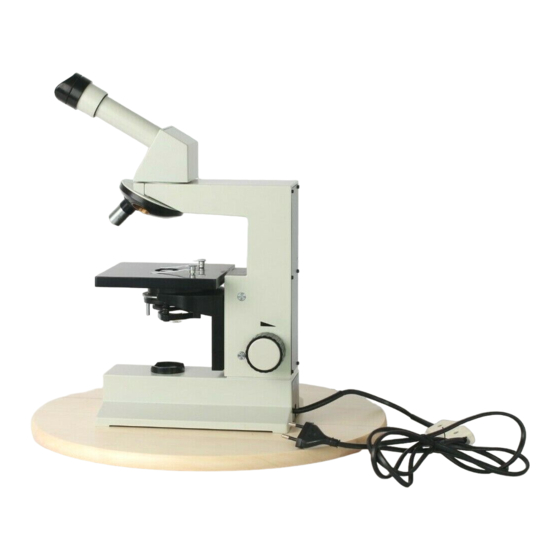

- Seite 4 Schulen sowie zur Ausbildung an Hoch- und Fachschulen bestimmt. Es kann darüberhinaus für verschiedene Routineuntersuchungen im Labor eingesetzt werden. Das EDUVAL 4 ist mit achromatisch korrigierten Objektiven (7) für die mechanische Tubuslänge 160 mm, einem Großfeldokular (Brillenträgerokular) und dem Kondensor 1,2 (6) mit Groß- feldlinse (3) ausgerüstet.
- Seite 5 Bei der Ausrüstung EDUVAL 4 kann das Präparat mit den Objekt- haltefedern (12) auf dem Objekttisch (11) gehalten werden. Beim EDUVAL 4 variant ist der Objektführer C (19) von unten an den Objekttisch (11) anzuschrauben. Das Präparat wird vom Objekt- halter (24) aufgenommen, der Verstellbereich beträgt 76 mm x...
- Seite 6 Präparat wechseln oder Öl mit staubfreien Lappen und gege- benenfalls Leichtbenzin oder Xylol beseitigen (nie mit Al- kohol!) bzw. Arbeiten je nach Erfordernissen fortsetzen. Das Stativ des EDUVAL 4 gestattet die Anwendung zusätzlicher Baueinheiten zur Erweiterung des Anwendungsbereiches: Der Vergrößerunqsbereich des Mikroskops kann beispielsweise durch die Okulare P 6,3x (19) bzw.
- Seite 7 Stativleuchte (30) seitlich entsprechend Bild 4 oder an der offenen Seite des Mikroskops aufstellen (Beobachtung dann über den Träger, monokularen Schrägtubus (14) um 180° drehen). Leuchte festhalten und durch Fokussieren an der Fassung Wen- del über den vorläufig etwa richtig eingestellten Spiegel scharf und zentrisch auf die geschlossene Aperturblende (5) des Kondensors (6) abbilden.
- Seite 8 Das EDUVAL 4 ist weitgehend pflege- und wartungsarm. Bei sorg- fältigem Umgang auch im robusten Kursbetrieb beschränkt sich die Pflege auf das Sauberhalten mit den üblichen Mitteln (siehe dazu die allgemeinen Hinweise S.8 ) und die Wartung auf den Lampenwechsel: Bild 5 zeigt die Unterseite des Mikroskopfußes (10) für den...
- Seite 9 Vorgänge a) bis c) solange wiederholen, bis die günstigste Ausleuchtung erreicht ist. Befestigungsschraube (38) anziehen und Betriebsbereitschaft wieder herstellen. Allgemeine Hinweise zur Pflege Gerät vor Temperaturen über +50 °C, Frost, Feuchtigkeit, chemisch aggressiven Substanzen und - soweit möglich - vor Staub schützen (Staubschutzkappen und -hülle verwenden). Staub auf optischen Flächen mit Blaseball oder Naturhaar- pinsel, der in Alkohol entfettet und danach getrocknet wer- den kann (Reinigungsbesteck), entfernen.
- Seite 10 Hinweise zum Auspacken und Betr ieb in Ländern mit feuchtwarmem Klima __________________________________________________________ Das EDOVAL 4 ist auch für den Betrieb in feuchttropischem K l i m a konz ipi ert . Jedoch bedarf es zu seiner Werterhaltung einer stän- digen Wartung. Die Optikteile sind speziell vergütet.
- Seite 11 kleinere Geräte und Zubehörteile können auch in Trocken- Exsikkatoren aufbewahrt werden. Pilzbefall an Geräten im Aufbewahrungsbehälter kann weit- gehend vermieden werden, indem saugfähige Stoffe, (z. B. Pappscheiben) mit Fungizid (z. B. einer Lösung von p-Chlor- m-Kresol in Spiritus) getränkt und in die Aufbewahrungsbe- hält er gelegt werden.
- Seite 12 Elektrische Daten EDUVAL 4 EDUVAL 4 variant Netzspannung 220V 110/127/220/240V Frequenz 50/60 Hz 50/60 Hz Leistung 10VA Schutzgrad IP20 IP20 Funkentstörung F1/12 und F3/12 nach TGL 20885 Einsatzklasse +10/+35/+30/75 TGL 9200 Optische Daten P 10x (18) freier Objektiv Okular Objektfeld...
- Seite 13 13 Objektivrevolver 14 Monokularer Schrägtubus 15 Augenmuschel 16 Träger 17 Tischträger 18 Triebknopf Bild 3 EDUVAL 4 variant mit Zeichenokular A 8x 19 Objektführer 20 Klemmschraube 21 Klemmring für (22) 22 Zeichenokular A 8x 23 Lichtregler 24 Objekthalter 25 Stellhebel für (5)
- Seite 14 26 Beleuchtungsspiegel 27 Schiebehülse 28 Filterhalter von (30) 29 Leuchtfeldblende 30 Stativleuchte 6/25 31 Klemmknopf Bild 5 Lampenwechsel EDUVAL 4 32 Leuchtenhalter 33 Leuchte 220/15 Bild 6 Grundplatte EDUVAL A variant 34 Lampe 6V 5W 35 Transformator 36 Drehknopf für Potentiometer...
- Seite 16 Carl Zeiss Jena GmbH Postfach 125 Tatzendpromenade 1 a O - 6900 Jena Telefon (0 36 41) 5 88-0 Telefax (0 36 41) 5 88 28 56 Telex 58 74 52 Druckschriften-Nr. 30-G065-1 (M p)G-7-112-85 1 V-14-6 3720...
