Kalibrieren der Effekte
Die Kalibrierung dient zur Angleichung der Effekte mehrerer Scheinwerfer über Offset-Werte relativ zum
Anschlag oder zur Grundposition des Effekts. Dimmer, Shutter und Zoom werden in Relation zu definierten
Punkten kalibriert. Alle anderen Effekte werden relativ zu einem Referenzgerät kalibriert.
Jeder Effekt kann ungefähr im Bereich +/- 5% kalibriert werden. Nach setzen eines Wertes speichern Sie
die Einstellung durch Drücken des Jogwheels.
LOAD DEFAULT? lädt die Grundeinstellungen ab Werk.
SAVE FACTORY DEFAULT? überschreibt die Werkseinstellung mit Ihren Einstellungen. Die
Werkseinstellungen werden durch Ihre Einstellungen ersetzt und für die Funktion LOAD DEFAULTS?
verwendet.
Software-Installation
Die Version der installierten Firmware können Sie unter dem Menüpunkt FIXTURE INFORMATION im
Hauptmenü aufrufen. Die neueste Firmware finden Sie auf der Martin website. Sie kann mit zwei Methoden
installiert werden:
• Mit einem USB Speichermedium, auf dem sich die entsprechende BANK-Datei befindet über den
USB-Port des MAC III Profile, oder
• Mit einem Windows-PC, der Martin Software Uploader-Anwendung, der entsprechenden MU3-Datei und
einem Martin Universal USB/DMX™ oder einem Martin DABS1™ Interface am Dateneingang des MAC
III Profile.
Installation mit einem USB Speichermedium
Gehen Sie zur Installation der Software mit einem USB Speichermedium wie folgt vor:
1. Laden Sie im Supportbereich der Martin website (http://www.martin.com) die MAC III Profile
BANK-Datei herunter. Kopieren Sie die entpackte BANK-Datei in das Hauptverzeichnis des USB
Speichermediums. Beachten Sie die Hinweise und evtl. Warnungen zur Firmware.
2. Trennen Sie den MAC III Profile von der Datenlinie.

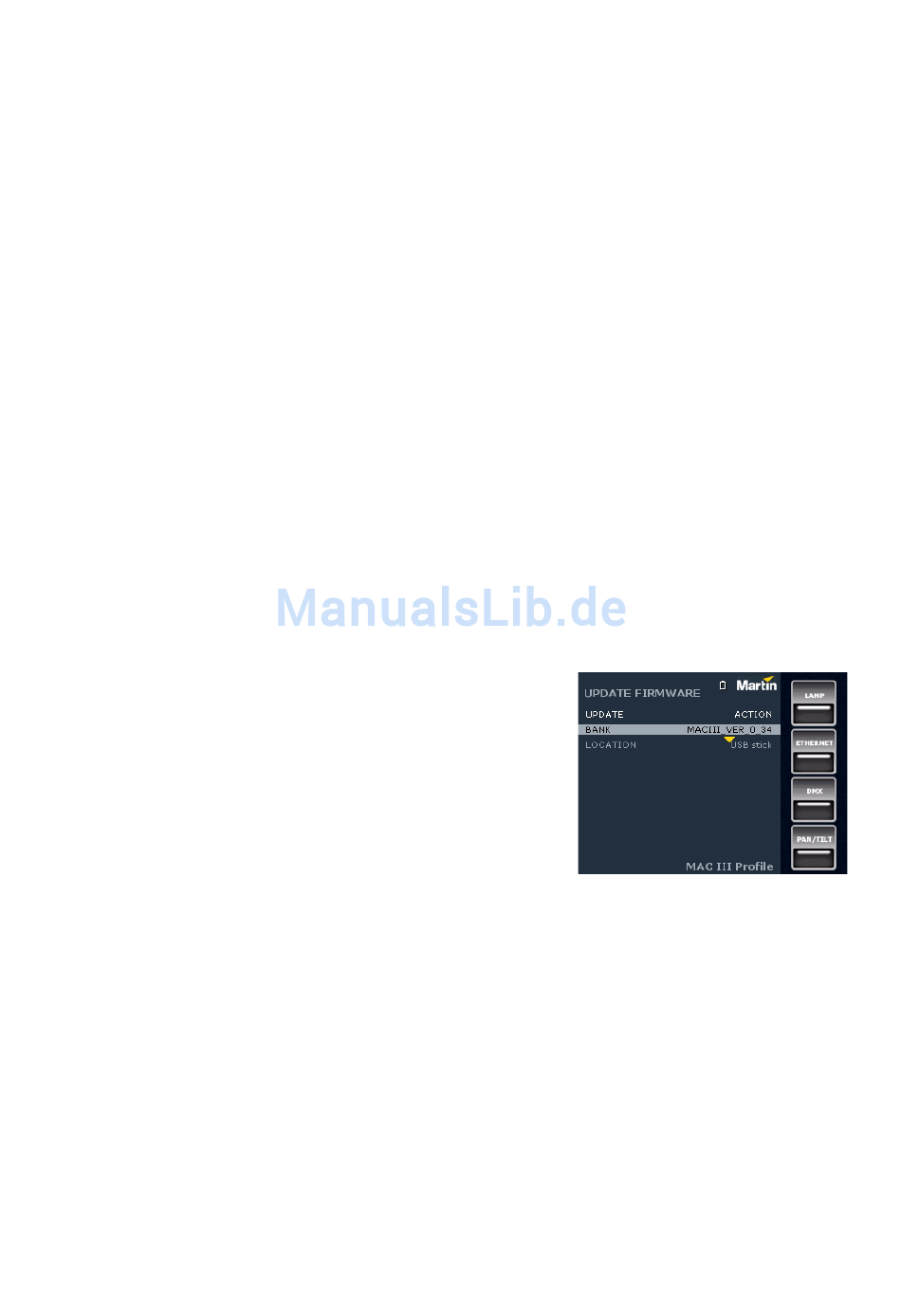

3. Stecken Sie das USB Speichermedium in den USB
Host-Anschluss des MAC III Profile. Das Gerät erkennt das
Speichermedium und öffnet das Menü UPDATE
FIRMWARE. Öffnen Sie alternativ das Menü UPDATE
FIRMWARE im Hauptmenü SERVICE.
4. Wählen Sie BANK. Durch Drehen des Jogwheels rufen Sie
alle auf dem Speichermedium und im internen
Gerätespeicher gefundenen Firmware-Versionen auf.
LOCATION zeigt, ob die Firmware auf dem
Speichermedium oder im Gerätespeicher gefunden wurde.
5. Wählen Sie die gewünschte Firmware-Version und drücken
Sie das Jogwheel. Die Firmware wird in den Gerätespeicher
kopiert (und steht dort für zukünftige Updates zur Verfügung). Dann wird die Datei geprüft, entpackt und
installiert. Das Gerät führt einen Reset aus.
6. Entfernen Sie das USB Speichermedium. Die neue Firmware-Version wird nun im Menü FIXTURE
INFORMATION angezeigt.
7. Schließen Sie die Datenleitung(en) wieder an.
Die Zoom/Fokus-Kopplung wird auf die Werkseinstellung gesetzt (mittlere Entfernung). Alle anderen
Informationen und Einstellungen werden nicht verändert.
Installation mit einem PC und Interface
Gehen Sie zur Installation der Software mit einem PC und einem Interface wie folgt vor:
• Laden Sie die entsprechende MU3-Datei für den MAC III Profileim Supportbereich der Martin website
(http://www.martin.com) herunter.
• Speichern Sie die Datei auf einem Windows PC mit der neuesten Version der Martin Software
Uploader-Anwendung und einem Interface (Martin Universal USB/DMX™ oder Martin DABS1™).
• Verbinden Sie das Interface und das Gerät mit einer Datenleitung. Übertragen Sie die Software, wie in
der Anleitung der Martin Software Uploader-Anwendung beschrieben, auf das Gerät.
Wartung und Reparatur
29
