2 Maschineninformationen
2.1 Maschinenübersicht
Funktion
PLC Trace
Mit einem Ereignis erzeugte PLC Trace Daten können im Browser angezeigt und
mit grafischen Werkzeugen ausgewertet werden. Über die Anzeige von Variablen-
werten in der Grafik, das Setzen von Markern und Zoomen können so Signalabläu-
fe kontrolliert werden.

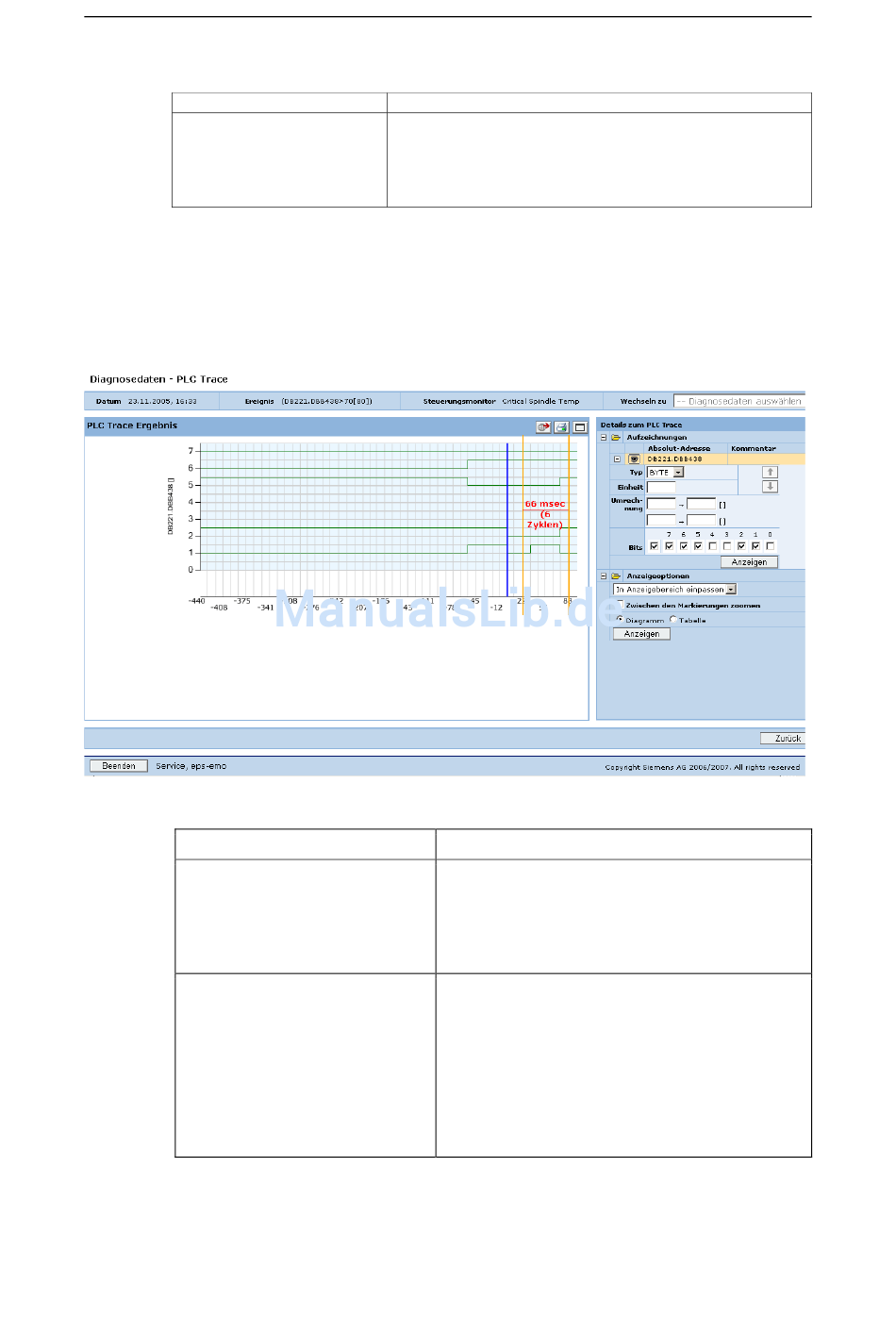

Bild 2-10: Darstellung PLC Trace als Diagramm
Funktion
Wechseln zu
Anzeigen
2-30
Beschreibung
Hinweis:
Das Löschen einzelner Details eines Ereignisses
stellt eine unzulässige Manipulation des archivierten
Dokumentes dar.
Beschreibung
Da dieses Menü ein Detail der Maschinener-
eignisse ist und mehrere Details zu dem Ereig-
nis vorhanden sein können, kann über ein Me-
nü schnell zu anderen existierenden Diagnose-
Daten des Ereignisses gewechselt werden.
Die Anzeige des PLC Traces erfolgt für alle
konfigurierten Variablen in dem festgelegten
Format.
Das die Aufzeichnung auslösende Signal, Trig-
ger, wird als 0 Zyklus / 0 Zeit dargestellt und
markiert.
Mit Anzeigen wird mit den vordefinierten Details
zum PLC Trace die Darstellung aktualisiert.
