7.2 Steuerung über die Bedieneinheit

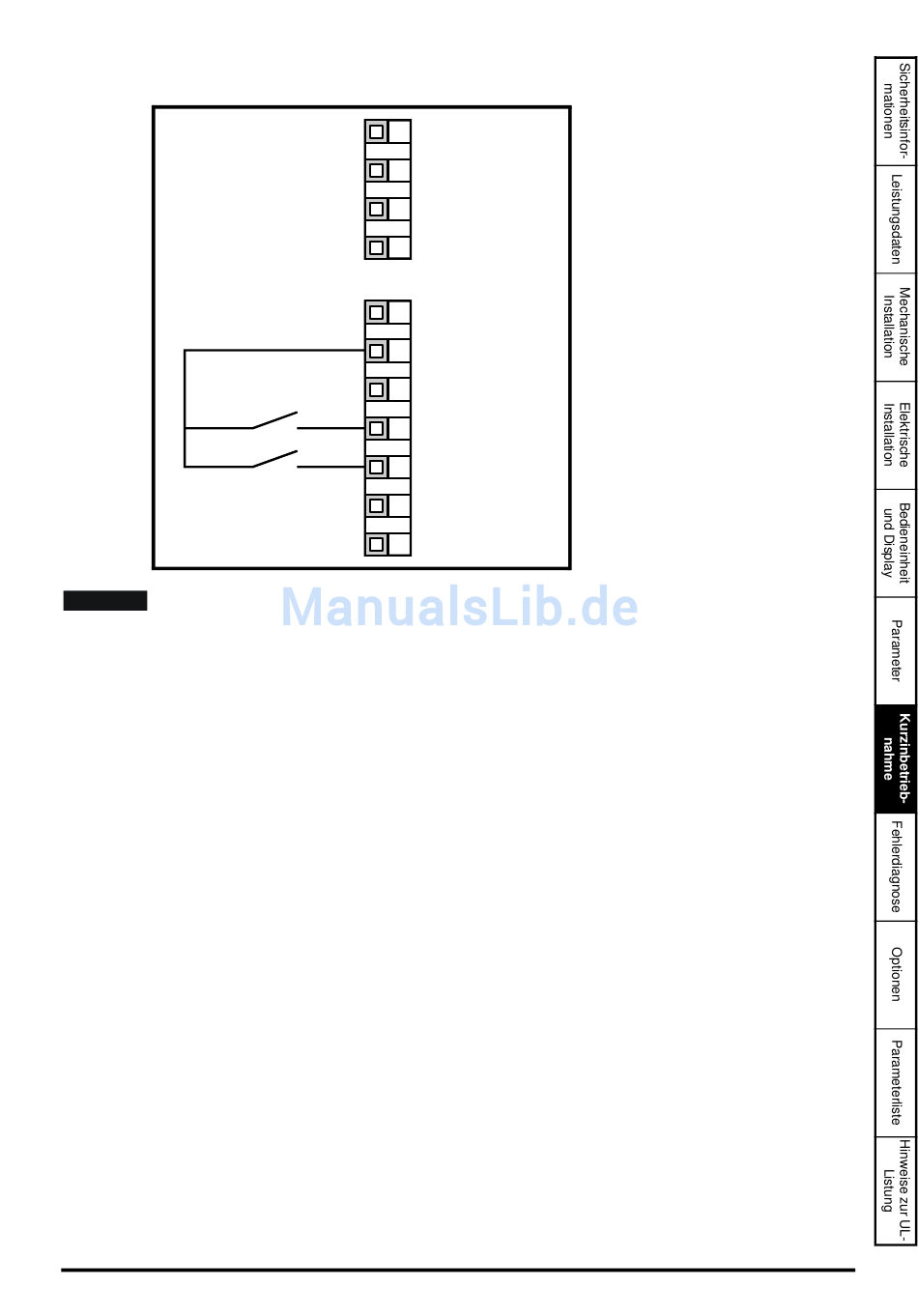

Abbildung 7-2 Minimum der erforderlichen Anschlussverbindungen
Informationen zum Einsatz eines Rechtslauf/Linkslauf-Schalters finden Sie im Commander
HINWEIS
SK Advanced User Guide.
Commander SK: Betriebsanleitung
Ausgabenummer: 4
T1 0 V
T2 Nicht verwendet
Ausgang +10 V
T3
Referenzspannung
T4 Nicht verwendet
Analogausgang
B1
(Motordrehzahl)
B2 +24 V-Ausgang
Digitalausgang
B3
(Drehzahl n = 0)
Reglerfreigabe/Reset
B4
B5 Rechtslauf/Linkslauf
B6 Nicht verwendet
B7 Nicht verwendet
www.controltechniques.de
41
