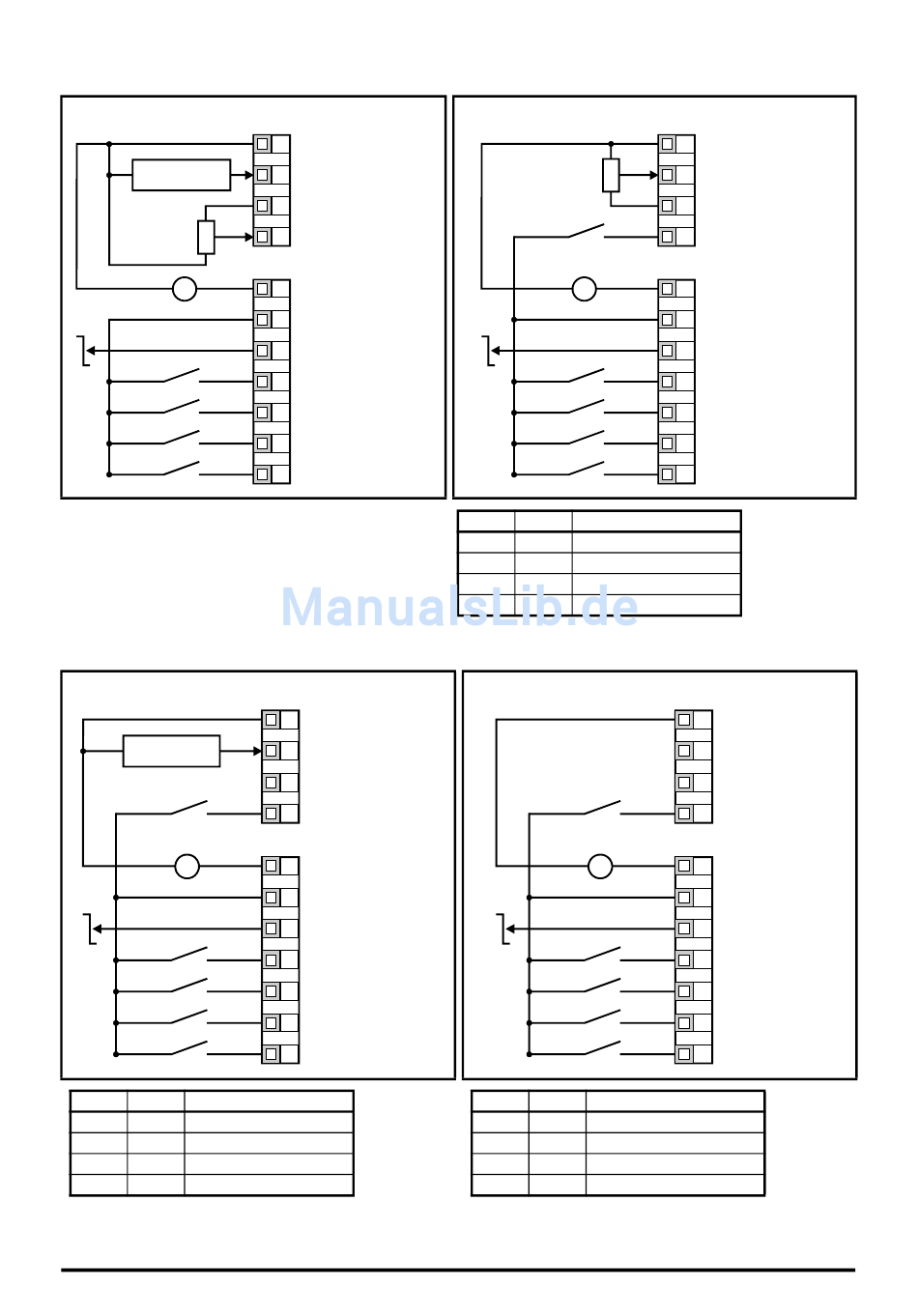

Abbildung 6-1 Pr 05 = AI.AV
EUR
Fernsignaleingang
Drehzahlsollwert
10 k
(2 kmin)
_
+
V
+24 V
0 V
Anschlussklemme B7 geöffnet: Lokaler
Drehzahlsollwert (Spannung, A2) ausgewählt
Anschlussklemme B7 geschlossen:
Fernsignal-Drehzahlsollwert (Strom, A1)
ausgewählt
Abbildung 6-3 Pr 05 = AI.Pr
EUR
Fernsignaleingang
Drehzahlsollwert
_
+
V
+24 V
0 V
T4 B7 Ausgewählter Sollwert
0 0
0 1 Festsollwert 2
1 0 Festsollwert 3
1 1 Festsollwert 4
24
T1 0 V
Fernsignaleingang Drehzahl-
T2
sollwert (Strom, A1)
Ausgang +10 V
T3
Referenzspannung
Lokaler Eingang Drehzahl-
T4
sollwert (Spannung, A2)
Analogausgang
B1
(Motordrehzahl)
B2 +24 V-Ausgang
Digitalausgang
B3
(Drehzahl n = 0)
Reglerfreigabe/Reset
B4
(USA: Stop) /
Rechtslauf
B5
(USA: Start)
Linkslauf
B6
(USA: Tippen)
Drehzahlsollwert auswählen:
B7
Lokal (A2)/Fernsignal (A1)
T1 0 V
Fernsignaleingang Drehzahl-
T2
sollwert (Strom, A1)
Ausgang +10 V
T3
Referenzspannung
T4 Sollwert auswählen
Analogausgang
B1
(Motordrehzahl)
B2 +24 V-Ausgang
Digitalausgang
B3
(Drehzahl n =0)
Reglerfreigabe/Reset
B4
(USA: Stop) /
Rechtslauf
B5
(USA: Start)
Linkslauf
B6
(USA: Tippen)
B7 Sollwert auswählen
A1
www.controltechniques.de
Abbildung 6-2 Pr 05 = AV.Pr
EUR
10 k
(2 kmin)
_
+
V
+24 V
0 V
T4 B7 Ausgewählter Sollwert
0 0 A2 (Spannung)
0 1 Festsollwert 2
1 0 Festsollwert 3
1 1 Festsollwert 4
Abbildung 6-4 Pr 05 = Pr
EUR
_
+
V
+24 V
0 V
T4 B7 Ausgewählter Sollwert
0 0
0 1
1 0
1 1
Commander SK: Betriebsanleitung
T1 0 V
Lokaler Eingang Drehzahl-
T2
sollwert (Spannung, A2)
Ausgang +10 V
T3
Referenzspannung
T4 Sollwert auswählen
Analogausgang
B1
(Motordrehzahl)
B2 +24 V-Ausgang
Digitalausgang
B3
(Drehzahl n = 0)
Reglerfreigabe/Reset
B4
(USA: Stop) /
Rechtslauf
B5
(USA: Start)
Linkslauf
B6
(USA: Tippen)
B7 Sollwert auswählen
T1 0 V
T2 Nicht verwendet
Ausgang +10 V
T3
Referenzspannung
T4 Sollwert auswählen
Analogausgang
B1
(Motordrehzahl)
+24 V-Ausgang
B2
Digitalausgang
B3
(Drehzahl n = 0)
Reglerfreigabe/Reset
B4
(USA: Stop) /
Rechtslauf
B5
(USA: Start)
Linkslauf
B6
(USA: Tippen)
B7 Sollwert auswählen
Festsollwert 1
Festsollwert 2
Festsollwert 3
Festsollwert 4
