Control Techniques Commander SK Betriebsanleitung Seite 32

Nr. Funktion
31
Selektor für Stop-Modus
0: Stillsetzen durch Austrudeln ausgewählt
1: Rampen-Stop ausgewählt
2: Rampen-Stop mit Gleichstrombremsung (1 Sekunde) ausgewählt
3: Gleichstrombremsung mit Drehzahl Null Erkennung
4: Gleichstrombremsung mit einstellbarer Bremszeit
Siehe Commander SK Advanced User Guide.
Nr. Funktion
32
Dynamische U/f-Kennlinie
OFF: Festes lineares Spannungs-Frequenz-Verhältnis (konstantes Drehmoment,
Standardlast).
ON: Spannungs-Frequenz-Verhältnis abhängig vom Laststrom (Drehmoment/Last
dynamisch/variabel). Dies bedeutet einen höheren Wirkungsgrad des Motors.
Nr. Funktion
33
Auswahl Fangfunktion
0: Deaktiviert
1: Erkennung von positiven und negativen Frequenzen
2: Nur positive Frequenzen detektieren
3: Nur negative Frequenzen detektieren
Wenn der Umrichter im Modus mit fester U/f-Kennlinie konfiguriert werden soll (Pr 41 = Fd
oder SrE) und die Fangfunktionssoftware freigegeben ist, muss ein Autotune (siehe Pr 38
auf Seite 33) ausgeführt werden, um den Ständerwiderstand des Motors vorab zu messen.
Wenn kein Ständerwiderstand gemessen wird, erfolgt bei dem Versuch, die Fangfunktion
auszuführen, möglicherweise eine Fehlerabschaltung des Umrichters (OV und OI.AC).
Nr. Funktion
34
Modusauswahl Anschlussklemme B7
dig: Digitaleingang.
th: Motorthermistoreingang. Es gelten die Anschlüsse wie in dem nachfolgenden
Diagramm dargestellt.
Fr: Frequenzeingang. Siehe Commander SK Advanced User Guide.
Fr.hr: Hochauflösender Frequenzeingang. Siehe Commander SK Advanced User
Guide.

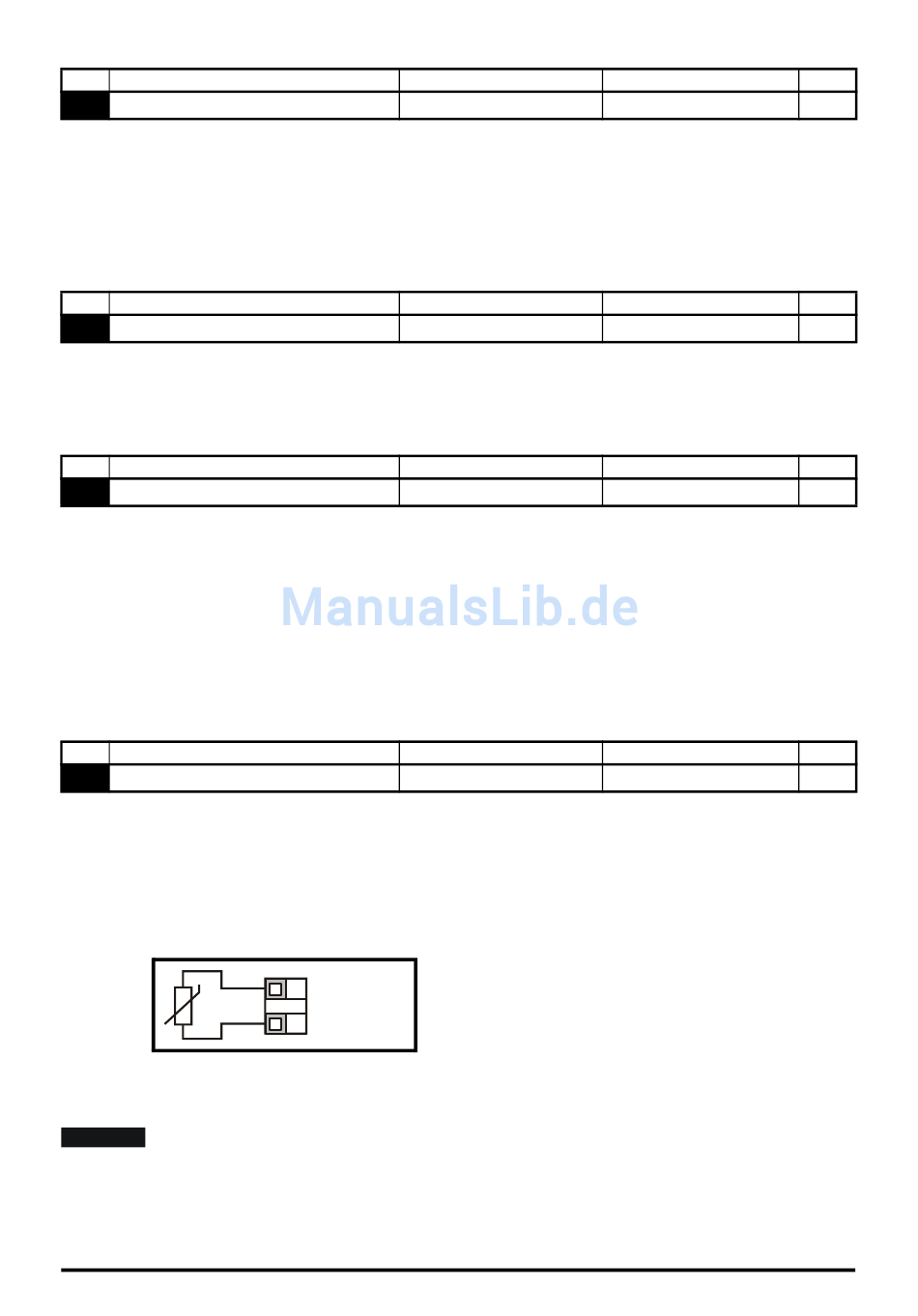

Abbildung 6-11
Widerstandswert für die Fehlerauslösung: 3 kΩ
Reset-Widerstand: 1 k8
Wenn Pr 34 so eingestellt ist, dass Anschlussklemme B7 als Motorthermistor dient, wird
HINWEIS
die mit Pr 05, Umrichterkonfiguration, konfigurierte Funktionalität von Anschlussklemme
B7 deaktiviert.
32
OFF oder ON
dig, th, Fr, Fr.hr
T1 0 V
Motorthermistor-
B7
eingang
www.controltechniques.de
Bereich
0 bis 4
Bereich
Bereich
0 bis 3
Bereich
Commander SK: Betriebsanleitung
Defaultwert Typ
1 RW
Defaultwert Typ
OFF RW
Defaultwert Typ
0 RW
Defaultwert Typ
dig RW
Ausgabenummer: 4
