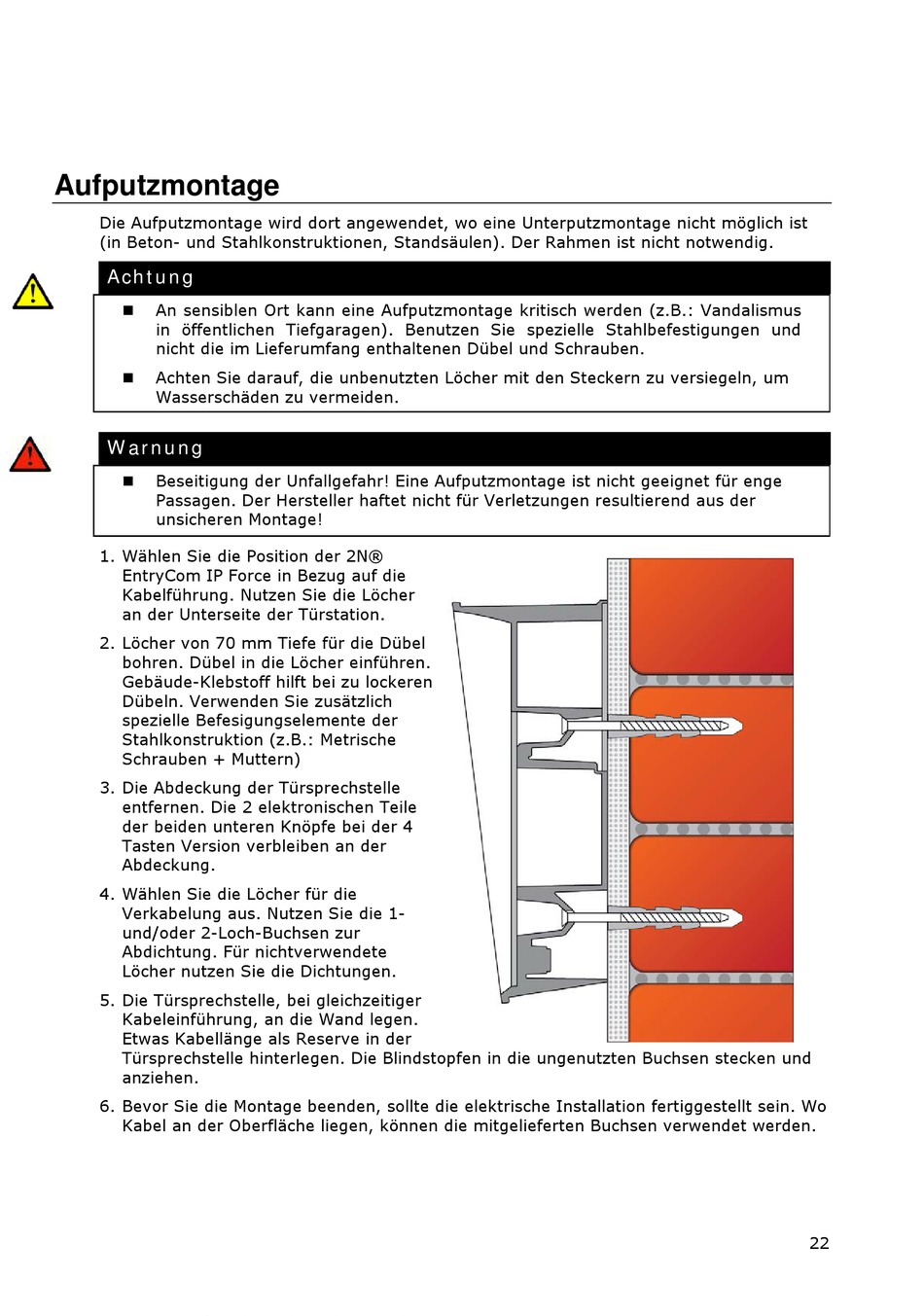

Aufputzmontage

Die Aufputzmontage wird dort angewendet, wo eine Unterputzmontage nicht möglich ist
(in Beton- und Stahlkonstruktionen, Standsäulen). Der Rahmen ist nicht notwendig.
Achtung
An sensiblen Ort kann eine Aufputzmontage kritisch werden (z.B.: Vandalismus

in öffentlichen Tiefgaragen). Benutzen Sie spezielle Stahlbefestigungen und
nicht die im Lieferumfang enthaltenen Dübel und Schrauben.
Achten Sie darauf, die unbenutzten Löcher mit den Steckern zu versiegeln, um

Wasserschäden zu vermeiden.
Warnung
Beseitigung der Unfallgefahr! Eine Aufputzmontage ist nicht geeignet für enge

Passagen. Der Hersteller haftet nicht für Verletzungen resultierend aus der
unsicheren Montage!
1. Wählen Sie die Position der 2N®
EntryCom IP Force in Bezug auf die
Kabelführung. Nutzen Sie die Löcher
an der Unterseite der Türstation.
2. Löcher von 70 mm Tiefe für die Dübel
bohren. Dübel in die Löcher einführen.
Gebäude-Klebstoff hilft bei zu lockeren
Dübeln. Verwenden Sie zusätzlich
spezielle Befesigungselemente der
Stahlkonstruktion (z.B.: Metrische
Schrauben + Muttern)
3. Die Abdeckung der Türsprechstelle
entfernen. Die 2 elektronischen Teile
der beiden unteren Knöpfe bei der 4
Tasten Version verbleiben an der
Abdeckung.
4. Wählen Sie die Löcher für die
Verkabelung aus. Nutzen Sie die 1-
und/oder 2-Loch-Buchsen zur
Abdichtung. Für nichtverwendete
Löcher nutzen Sie die Dichtungen.
5. Die Türsprechstelle, bei gleichzeitiger
Kabeleinführung, an die Wand legen.
Etwas Kabellänge als Reserve in der
Türsprechstelle hinterlegen. Die Blindstopfen in die ungenutzten Buchsen stecken und
anziehen.
6. Bevor Sie die Montage beenden, sollte die elektrische Installation fertiggestellt sein. Wo
Kabel an der Oberfläche liegen, können die mitgelieferten Buchsen verwendet werden.
