Montage
Montage der
hydraulischen
Anschlüsse
Die Anschlüsse für den Heizkreis oder die Wärme-
quelle befi nden sich an der Rückseite des Geräts.
☞
Position der Anschlüsse siehe Maßbild.
GEFAHR!
Lebensgefahr durch elektrischen
Strom! Elektrische Anschlussarbeiten
sind ausschliesslich qualifi ziertem
Elektrofachpersonal vorbehalten.
Vor dem Öffnen des Gerätes die
Anlage spannungsfrei schalten und
gegen Wiedereinschalten sichern!
Gehen Sie so vor:
1.)
Versehen Sie den Heizwasser-Aus-
tritt (Vorlauf) und Heizwasser-Eintritt
(Rücklauf) wärmepumpenseitig mit
Absperreinrichtungen...
Versehen Sie den Wärmequellen-Eintritt
und Wärmequellen-Austritt wärmepum-
penseitig mit Absperreinrichtungen...
i
HINWEIS:
Durch die Montage der Absper-
reinrichtungen können bei Bedarf
Verdampfer und Verfl üssiger der
Wärmepumpe gespült werden.
!
VORSICHT.
Spülung des Verdampfers und Verfl üs-
sigers nur durch vom Hersteller au-
torisiertes Kundendienstpersonal.
2.)
Heizkreis und Wärmequellen-
kreis gründlich spülen, bevor An-
schluss am Gerät erfolgt...
i
HINWEIS:
Verschmutzungen und Ablagerungen
im Heizkreis und Wärmequellenkreis
können zu Betriebsstörungen führen.
3.)
Die Festverrohrung des Heizkreises mit
den entsprechenden Anschlüssen an der
Geräterückseite verbinden. Dabei Schwin-
gungsentkopplungen verwenden...
Schwingungsentkopplungen
müssen sie installieren, um Kör-
perschallübertragungen auf die
Festverrohrung zu vermeiden.
Schwingungsentkopplungen für den
Heizkreis sind im Lieferumfang ent-
halten, haben ein verzinktes Gewebe
und sind farblich markiert.
4.)
Am Anschluss Wärmequelle-
Eintritt den im Lieferumfang
enthaltenen Schmutzfänger zwischen die
Schwingungsentkopplung und die Fest-
verrohrung der Wärmequelle montieren...
5.)
Die Festverrohrung der Wärmequelle mit
den entsprechenden Anschlüssen an der
Geräterückseite verbinden. Dabei Schwin-
gungsentkopplungen verwenden...
Schwingungsentkopplungen
müssen sie installieren, um Kör-
perschallübertragungen auf die
Festverrohrung zu vermeiden.
Schwingungsentkopplungen für die
Wärmequelle sind im Lieferumfang ent-
halten und haben ein Edelstahlgewebe.

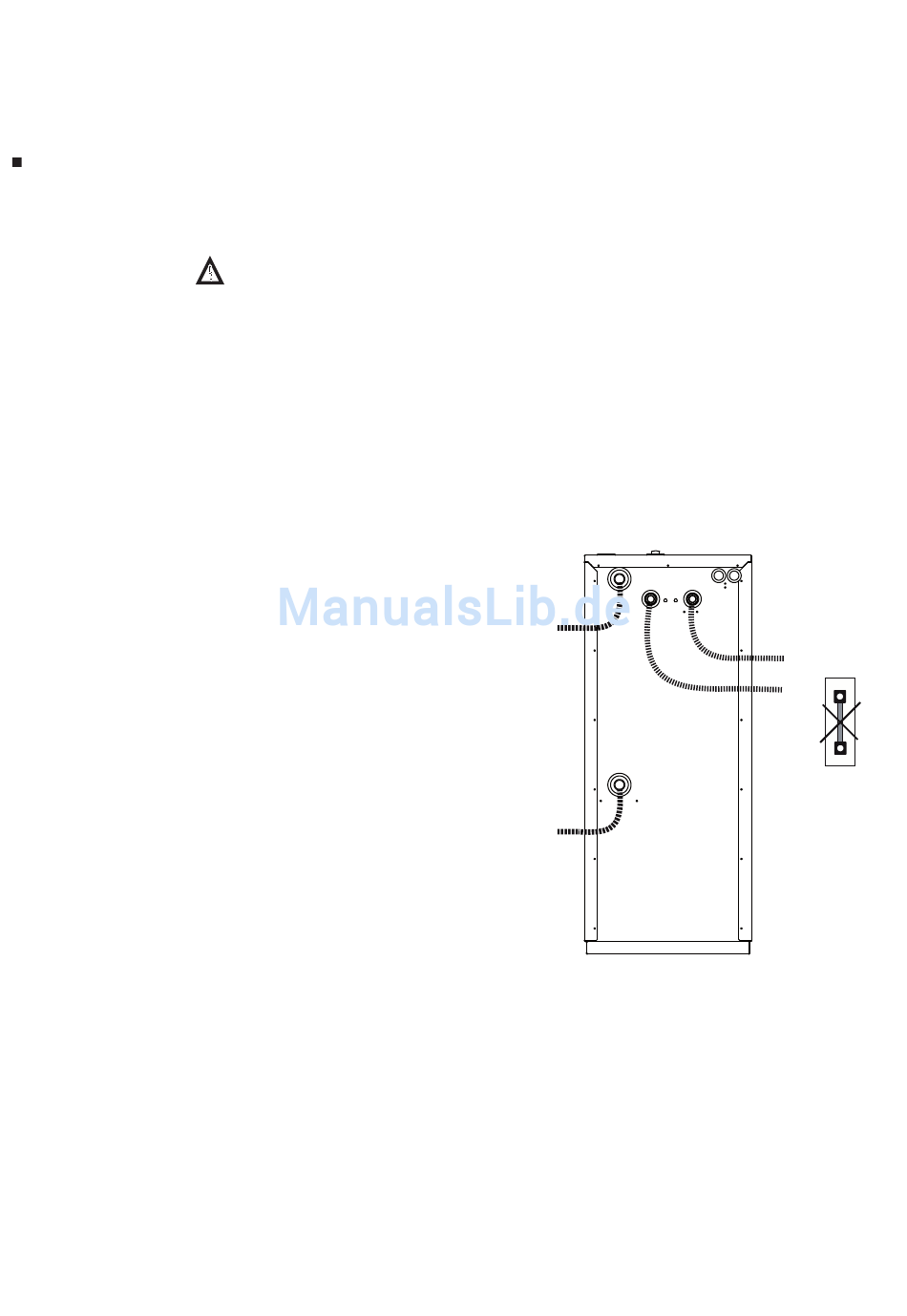

Schwingungsentkopplungen im Viertelkreis führen,
wie es die folgende Skizze beispielhaft zeigt:
Eine gerade oder gestreckte Schlauchverlegung
der Schwingungsentkopplungen ist nicht zulässig.
12
