5.2
Verbindung von Prüfköpfen
Die Anschlüsse für Prüfköpfe befinden sich auf der Gehäuseoberseite des Prüfgeräts. Die
Prüfköpfe werden mithilfe der mitgelieferten Koaxialkabel mit LEMO Steckern verbunden.

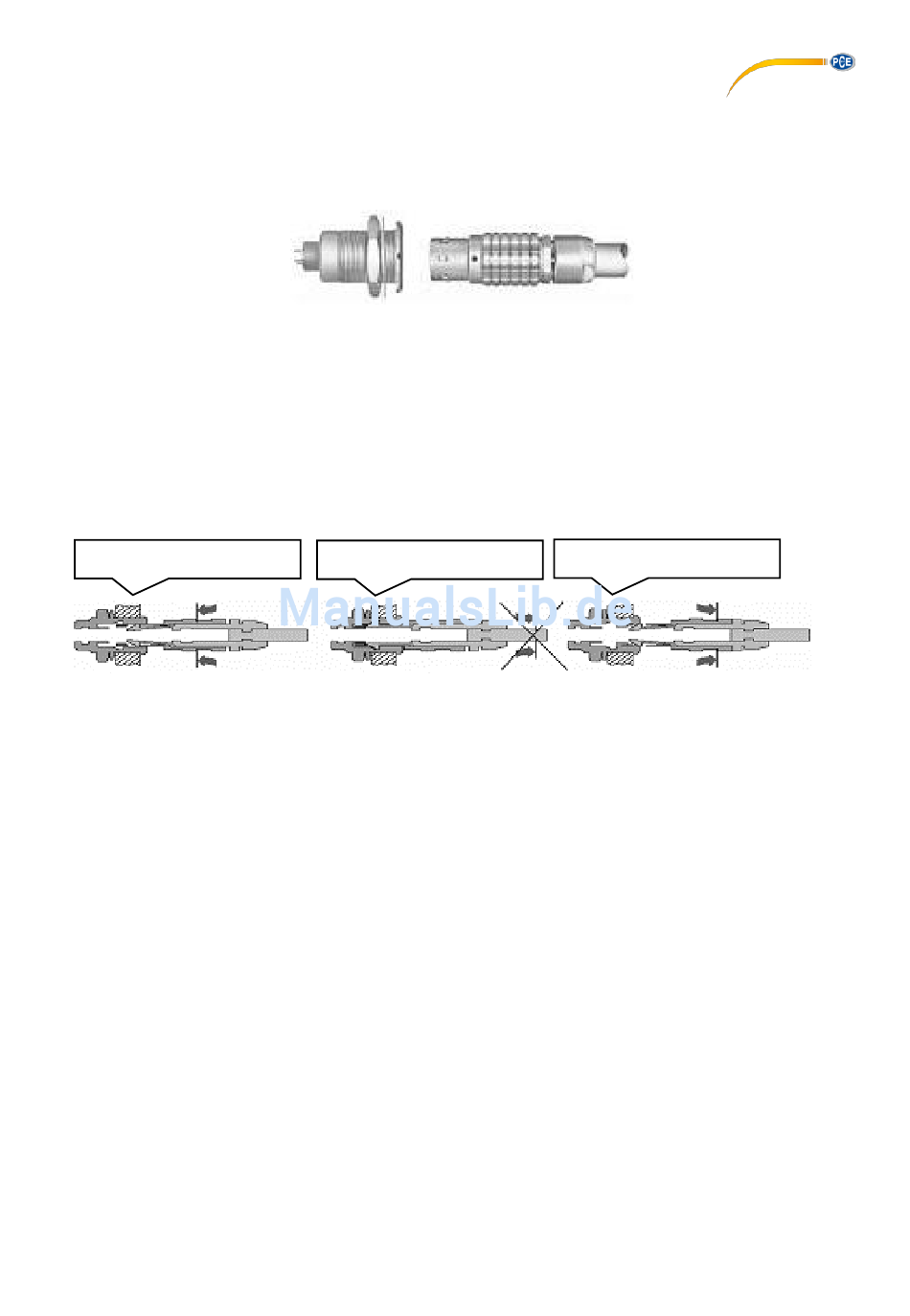

Abb. 4 LEMO Steckverbindung
Achtung: Beim Entfernen des Kabels muss darauf geachtet werden, dass die Arretierung des
Steckers gelöst wird (s. Abb. 5). Dazu muss das Kabel am Stecker gezogen werden, um die
Arretierung zu lösen. Bei Nichtbeachtung und Ziehen des Kabels kann dies zu Schäden des
Steckers und der Buchse führen!
Korrekte Trennung
Verbindung
Inkorrekte Trennung
Abb. 5 Richtiger Umgang mit Koaxialkabel
Die linke Buchse des Geräts dient der Verbindung von Normalprüfköpfen (s. Kap 4.2). Bei
Sende-Empfangs-Prüfköpfen werden der Sende-Kanal mit der linken Buchse und der
Empfangs-Kanal mit der rechten Buchse verbunden. Die Bezeichnung
linke bzw. rechte
Buchse bezieht sich hierbei auf die Ansicht von vorne.
© PCE Instruments
7
