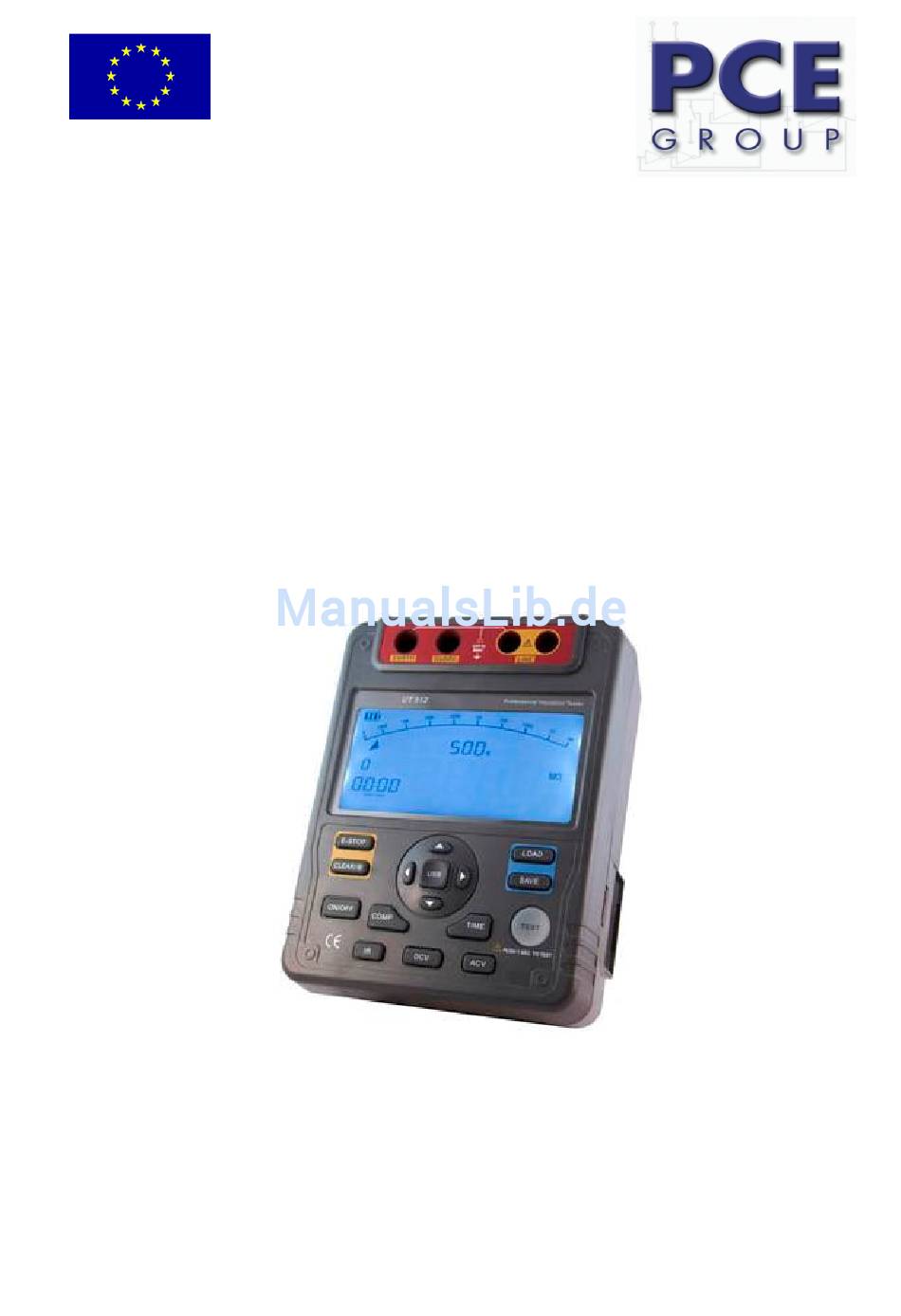

- Seite 1 PCE Deutschland GmbH Im Langel 4 Deutschland D-59872 Meschede Tel: 029 03 976 99-0 Fax: 029 03 976 99-29 info@warensortiment.de www.warensortiment.de Bedienungsanleitung Isolationsmesser PCE-UT 512 Version 1.1 11.09.2009...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG www.pce-group-europe.com Inhaltsverzeichnis Einleitung ........................3 Lieferumfang ..........................3 Sicherheit ......................... 3 Warnsymbole ..........................3 Warnhinweise ..........................4 Spezifikationen ......................5 Gerätebeschreibung ....................6 Betriebsanleitung ...................... 9 Wartung und Reinigung ..................12 Batteriewechsel ..........................12 Reinigung ............................. 12 Entsorgung ......................12... -
Seite 3: Einleitung
Einleitung Das Isolationstestgerät PCE-UT 512 ist ein universell einsetzbares Messgerät welches für den Außen- diensteinsatz und den Betrieb unter erschwerten Messbedingungen geeignet ist. Dieses Isolationstestge- rät verfügt über einen robusten Koffer. In dem großen und übersichtlichen Display mit Hintergrundbe- leuchtung werden Ihnen alle wichtigen Größen auf einmal angezeigt, während der Bargraph eine einfa-... -
Seite 4: Warnhinweise
Gerät keinen extremen Temperaturen, direkter Sonneneinstrahlung, extremer Luftfeuchtigkeit • oder Nässe aussetzen. Das Öffnen des Gerätegehäuses darf nur von Fachpersonal der PCE Deutschland GmbH vorge- • nommen werden. Das Messgerät darf nie mit der Bedienoberfläche aufgelegt werden (z.B. tastaturseitig auf einen •... -
Seite 5: Spezifikationen
BETRIEBSANLEITUNG www.pce-group-europe.com Spezifikationen Wechselspannung 30 ~ 100 V (50/60 Hz) / 1 V / ± (2 % + 8 dgt.) (Messbereich / Auflösung / Genauigkeit) 100 ~ 600 V (50/60 Hz) / 1 V / ± (2 % + 5 dgt.) Gleichspannung 30 ~ 600 V / 1 V / ±... -
Seite 6: Gerätebeschreibung

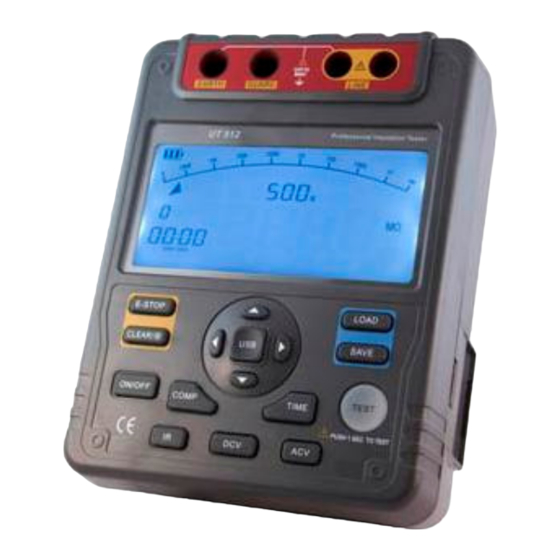

BETRIEBSANLEITUNG www.pce-group-europe.com Gerätebeschreibung Vorderseite (1) Display (2) ◄ Links-Taste (3) Notaus-Taste (4) Data-Clear- und Hintergrundbeleuchtungs-Taste (5) ▼ Runter-Taste (6) Ein/Aus-Taste (7) COMP-Taste (8) Insulation Resistance (=IR)-Taste (9) DCV-Taste (10) Timer-Taste (11) ACV-Taste (12) TEST-Taste (13) USB-Taste (14) SAVE-Taste (15) LOAD-Taste (16) ►Rechts-Taste... - Seite 7 BETRIEBSANLEITUNG www.pce-group-europe.com Display Nummer Bedeutung Bargraph Warnsymbol: Risiko eines elektrischen Schlages besteht Batteriestandanzeige Symbol für Timer Symbol für Timer 1 Symbol für Timer 2 Symbol für die Anzeige desVergleichswert im Vergleichsmodus Symbol für Netzbetrieb Symbol für den akustischen Signalgeber der Durchgangsprüfung...
- Seite 8 BETRIEBSANLEITUNG www.pce-group-europe.com Tastenbelegung Taste Funktion ON/OFF Schaltet das Gerät ein oder aus. Drücken und halten Sie die Taste für eine Sekunde zum Einschalten. Drücken Sie erneut um das Gerät auszuschalten. Der voreingestellte Mess- bereich nach dem Einschalten ist 500 V Isolationswiderstandsmessung.
-
Seite 9: Betriebsanleitung
BETRIEBSANLEITUNG www.pce-group-europe.com Betriebsanleitung Messverfahren Spannungsmessung Warnung: Um Verletzungen von Personen und Beschädigungen des Gerätes durch elektrischen Schlag zu verhindern, versuchen Sie nicht Spannungen über 600 V zu mes- sen, auch wenn Messwerte angezeigt werden. Seien Sie besonders vorsichtig bei der Messung von Hochspannungen. - Seite 10 BETRIEBSANLEITUNG www.pce-group-europe.com Warnung: Wenn Sie eine Messung des Isolationswiderstandes vornehmen möchten, achten Sie darauf, dass an dem zu prüfenden Stromkreis keine Spannungen anliegen und entladen Sie alle Bauteile. Die Messung muss unter großer Vorsicht durchgeführt werden, da gefährlich hohe Spannungen erzeugt werden. Während der Messung dürfen Sich die Messspitzen auf keinen Fall berühren oder Kontakt zum Benutzer haben.
- Seite 11 BETRIEBSANLEITUNG www.pce-group-europe.com TIME2 und das Symbol erscheinen im Display und blinken alle 0,5 Sekunden bis • die Laufzeit von TIME2 abgelaufen ist. Wenn beide Laufzeiten abgelaufen sind, wird die Prüfspannung abgeschaltet und die • Messung automatisch beendet. Im Display wird der Polarisationsindex angezeigt.
-
Seite 12: Wartung Und Reinigung
Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) neh- men wir unsere Geräte zurück. Sie werden entweder bei uns wiederverwertet oder über ein Recyclingun- ternehmen nach gesetzlicher Vorgabe entsorgt. Bei Fragen kontaktieren Sie bitte die PCE Deutschland GmbH. Eine Übersicht unserer Messtechnik finden Sie hier: http://www.warensortiment.de/messtechnik.htm Eine Übersicht unserer Messgeräte finden Sie hier:...
