- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Fon: (49) 0 29 03 976 99-0 Fax: (49) 0 29 03 976 99-29 info@warensortiment.de www.warensortiment.de Digitales Penetrometer PCE-PTR Mit PC- Schnittstelle Version 1.0 12.08.2010...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis 1. Eigenschaften......................3 2. Spezifikation.......................3 3. Beschreibung Geräte - Vorder und Rückseite............4 Messvorgang ......................5 ..4.1 Auswahl der Messprobe .................5 ..4.2 Vorbereitung der Messprobe.................5 ..4.3 Wichtige Hinweise für die Messung..............5 ..4.4 Normale Messsung ..............…......6 4.5 Peak Load (Max- Last) Messung.…..........…..…...…..7 5. -
Seite 3: Eigenschaften
1. Eigenschaften - 20 kg grosse Kapazität, höchste Auflösung und Genauigkeit - 3 Anzeige-Einheiten: kg, lb, N - Messmöglichkeiten für Zug- und Druckkräfte - Maximalwert und letzter Wert können bei der Messung gespeichert werden - Nullstellung für alle Modi möglich - Volle Nutzbarkeit der Tara- Einstellung - Taste für schnelle oder langsame Ansprechung - Auswahl für die Anzeige: Vorwärts / Rückwärts... -
Seite 4: Beschreibung Der Geräte- Voderseite/Rückseite

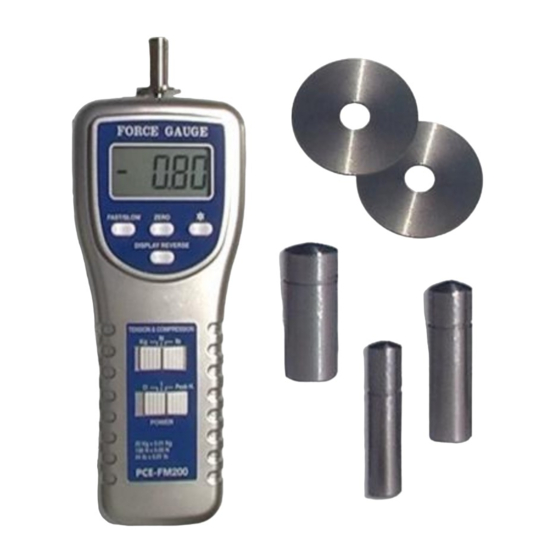

3. Beschreibung der Geräte- Voderseite/Rückseite Figur 1 Lastzellenkopf 3-10 Batteriefachabdeckung 3-11 Eindringsspitze Ф 6 mm LCD-Anzeige 3-12 Eindringsspitze Ф 8 mm schneller Indikator 3-13 Eindringsspitze Ф 11,3 mm Taste für schnellen / langsamen Modus Einstellung der LCD-Anzeige-Richtung 3-14 Arretierungsring Taste zur Null-Stellung 3-15 Arretierungsring Taste für die Einheiten- Auswahl 3-15 120 mm Verlängerung... -
Seite 5: Messvorgang
4. Messvorgang 4.1. Auswahl der Messprobe Es ist wichtig, vor der Messung diesen Vorgang richtig durchzuführen, um gültige Messwerte zu erhalten. Sie helfen bei der Entscheidung von der Erntezeit. Sie müssen sich vergewissern, dass die Messproben einen charakteristischen Entzug der Gesamternte repräsentieren (Mindestzahl von Proben, Grösse, Qualität, usw.). -
Seite 6: Normale Messsung
Üben Sie einen LANGSAMEN UND GLEICHMÄSSIGEN Druck mit der Eindringsspitze bis zum auf der Spitze markierten Schlitz aus. Ein unregelmässiger Druck kann die Messung verfalschen. Der gesamte Vorgang soll über 2 Sekunden dauern. Versuchen Sie, die Messungen unter gleichen Bedingungen durchzuführen, so dass Sie reproduzierbare Werte für den Vergleich und für die Statistik erhalten. -
Seite 7: Peak Load (Max- Last) Messung
„ dargestellt ------ Für Rückfragen steht Ihnen die PCE Group unter Tel. 0 29 03 / 976 99-0 zur Verfügung 4.5 Peak Load (Max- Last) Messung ‹ Anschalten des Gerätes mittels der Taste „Power On „ [3-8] ( 0 = Aus ; 1 = Ein ) ‹... -
Seite 8: Montagevorrichtung
6 kg / cm2 (*) orientierende Mittelwerte Das Penetrometer PCE-P200 bietet auf seinem Display die Kraft in Gramm, die auf das Obst geübt wird. Wenn Sie diese geübte Kraft in kg/cm2 erhalten möchten, müssen Sie mit dem Durchmesser der gewählten Eindringsspitze rechnen. -
Seite 9: Bereich 0-1 Kg - Endringsspitze Ø 6 Mm (0,28 Cm2)
Bereich 0-5 kg (geeignet für Pflaume, Zitrone und mittelhartes Obst), für Eindringsspitzen von Ø 6 mm oder Ø 8 mm. Bereich 0-13 kg (geeignet für Apfel, Birne, Pfirsich oder Kiwi), mit Eindringsspitzen von Ø 8 mm oder Ø 11,3 mm. ... - Seite 10 Ablesung im geübter Ablesung im geübter Ablesung im geübter Penetrometer Druck Penetrometer Druck Penetrometer Druck (kg/cm2) (kg/cm2) (kg/cm2) 2,41 3,22 2,81 2,42 3,24 2,83 3,25 2,44 2,85 3,27 2,46 2,86 3,29 2,48 2,88 2,49 3,31 2,90 3,32 2,51 2,92 3,34 2,53 2,94 3,36...
-
Seite 11: Bereich 0-5 Kg - Endringsspitze Ø 6 Mm (0,28 Cm2)
BEREICH 0-5 Kg - Endringsspitze Ø 6 mm (0,28 cm2) Ablesung im geübter Ablesung im geübter Ablesung im geübter Penetrometer Druck Penetrometer Druck Penetrometer Druck (Kg/cm2) (Kg/cm2) (Kg/cm2) 0,18 1750 6,19 3450 12,20 0,35 3500 12,38 1800 6,37 0,53 3550 12,56 1850 6,54... -
Seite 12: Bereich 0-5 Kg - Endringsspitze Ø 8 Mm (0,5 Cm2)
BEREICH 0-5 Kg - Endringsspitze Ø 8 mm (0,5 cm2) Ablesung im geübter Ablesung im geübter Ablesung im geübter Penetrometer Druck Penetrometer Druck Penetrometer Druck (kg/cm2) (kg/cm2) (kg/cm2) 0,10 1750 3,48 3450 6,86 0,20 3500 6,96 1800 3,58 0,30 3550 7,06 1850 3,68... -
Seite 13: Bereich 0-13 Kg - Endringsspitze Ø 8 Mm (0,5 Cm2)
BEREICH 0-13 Kg - Endringsspitze Ø 8 mm (0,5 cm2) Ablesung im geübter Ablesung im geübter Ablesung im geübter Penetrometer Druck Penetrometer Druck Penetrometer Druck (kg/cm2) (kg/cm2) (kg/cm2) 0,20 4600 9,15 9100 18,10 0,40 9200 18,30 4700 9,35 0,60 9300 18,50 4800 9,55... - Seite 14 BEREICH 0-13 Kg - Endringsspitze Ø 8 mm (0,5 cm2) BEREICH 0-13 Kg – Endringsspitze Ø 11,3 mm (1 cm2)
-
Seite 15: Bereich 0-13 Kg - Endringsspitze Ø 11,3 Mm (1 Cm2)
BEREICH 0-13 Kg – Endringsspitze Ø 11,3 mm (1 cm2) Ablesung im geübter Ablesung im geübter Ablesung im geübter Penetrometer Druck Penetrometer Druck Penetrometer Druck (kg/cm2) (kg/cm2) (kg/cm2) 0,10 4600 4,59 9100 9,07 0,20 9200 9,17 4700 4,69 0,30 9300 9,27 4800 4,79... -
Seite 16: Bereich 0-20 Kg - Endringsspitze Ø 11,3 Mm (1 Cm2)
BEREICH 0-20 Kg – Endringsspitze Ø 11,3 mm (1 cm2) Ablesung im geübter Ablesung im geübter Ablesung im geübter Penetrometer Druck Penetrometer Druck Penetrometer Druck (kg/cm2) (kg/cm2) (kg/cm2) 0,20 7800 7,78 0,40 8000 7,98 0,60 8200 8,18 0,80 8400 8,38 1000 1,00 8600... - Seite 17 BEREICH 0-20 Kg – Endringsspitze Ø 11,3 mm (1 cm2) Eine Übersicht aller Messgeräte finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete.htm Eine Übersicht aller Waagen finden Sie hier: http://www.warensortiment.de/messtechnik/messgeraete/waagen.htm Eine Übersicht aller Waagen finden Sie hier: http://www.warensortiment.de/messtechnik.htm Zur Umsetzung der ElektroG (Rücknahme und Entsorgung von Elektro- und Elektronikaltgeräten) nehmen wir unsere Geräte zurück.
