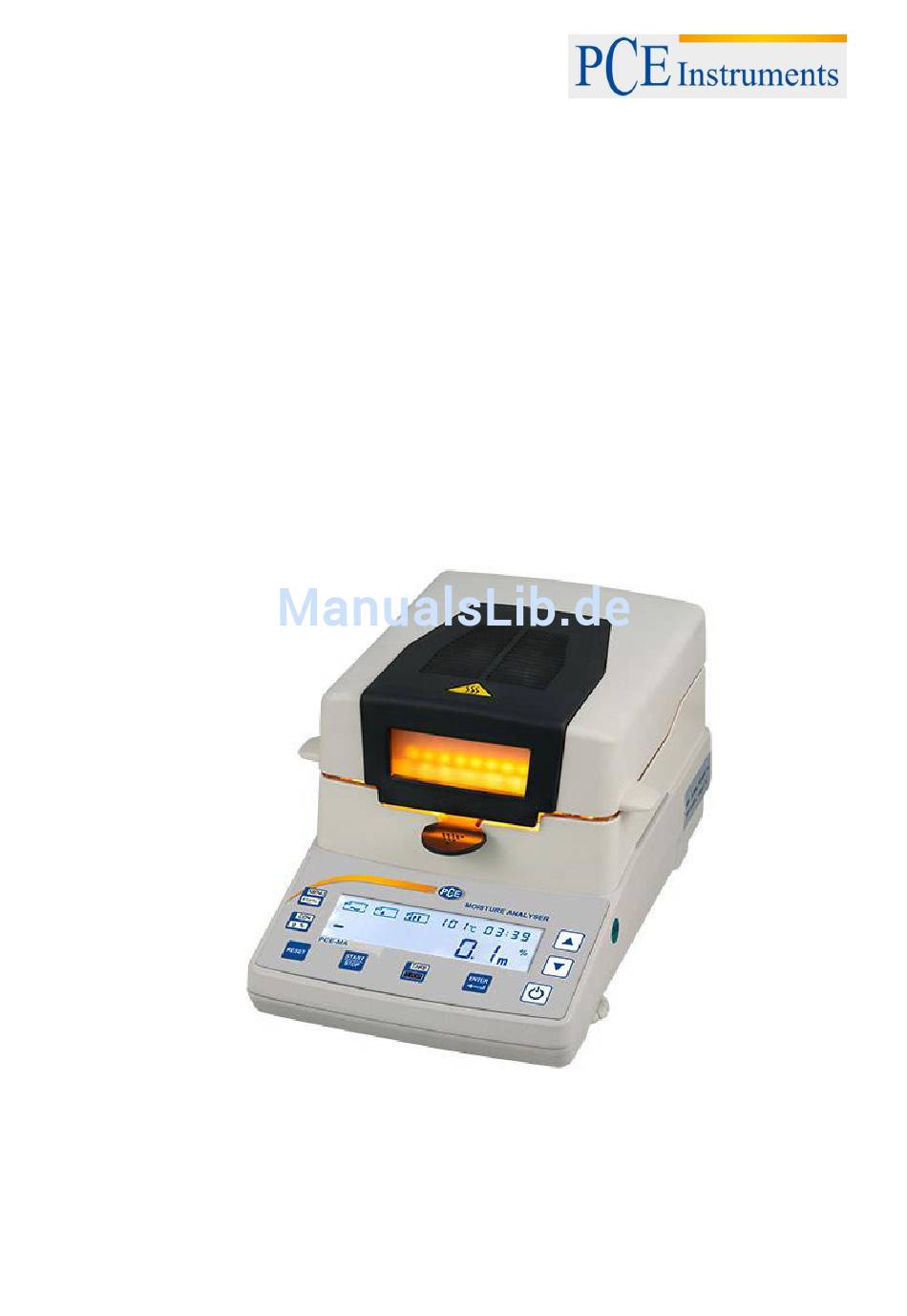

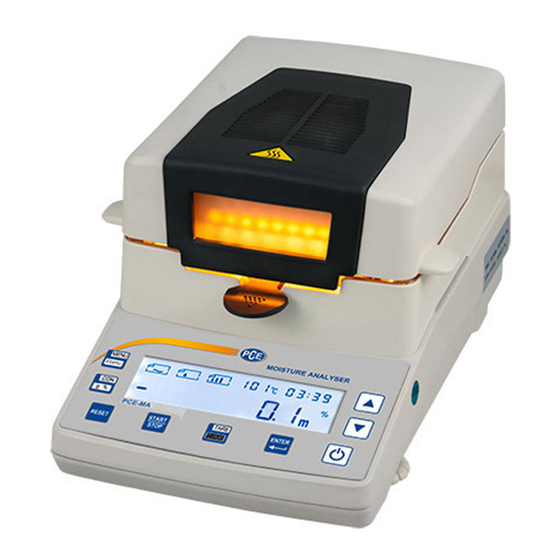

- Seite 1 PCE Deutschland GmbH Im Langel 4 D-59872 Meschede Deutschland Tel: 02903 976 99 0 Fax: 02903 976 99 29 info@pce-instruments.com www.pce-instruments.com/deutsch Betriebsanleitung Materialfeuchtemessgerät PCE-MA Serie Version 1.2 10.06.2016...
-
Seite 2: Inhaltsverzeichnis
BETRIEBSANLEITUNG Inhaltsverzeichnis Sicherheitsinformationen ..................3 Spezifikationen ......................4 Technische Spezifikationen ......................4 Lieferumfang ..........................4 Zubehör ............................4 Systembeschreibung ....................5 Gerät ............................5 Display ............................6 Bedienfeld ........................... 7 RS-232 Schnittstelle / Drucker ....................8 Vorbereitung ......................9 Probenvorbereitung ........................9 Werkzeuge für die Probenvorbereitung .................. -
Seite 3: Sicherheitsinformationen
BETRIEBSANLEITUNG Vielen Dank, dass Sie sich für den Kauf eines Feuchtebestimmers von PCE Instruments entschieden haben. Sicherheitsinformationen Bitte lesen Sie dieses Benutzer-Handbuch sorgfältig und vollständig, bevor Sie das Gerät zum ersten Mal in Betrieb nehmen. Die Benutzung des Gerätes darf nur durch sorgfältig geschultes Personal erfolgen. -
Seite 4: Spezifikationen
Gewicht ca. 4,4 kg Paketdaten 500 x 350 x 360 mm / ca. 7 kg Lieferumfang 1 x Feuchtewaage PCE-MA Serie 1 x Windschutz 10 x Probenschale 1 x Netzkabel 1 x Probenschalenhalter/-griff 1 x 100 g Gewicht in Kunststoffbox 1 x Bedienungsanleitung Zubehör... -
Seite 5: Systembeschreibung
BETRIEBSANLEITUNG Systembeschreibung Gerät Hitzeschutzplatte Probenschalenstativ Windschutz Probenschale Einsetzhilfe Setzen Sie die Einzelteile wie auf dem oberen Bild zusammen: 1. Beginnen Sie dabei mit der Hitzeschutzplatte (1). 2. Der Ausschnitt in der Seitenwand des Windschutzes (2) ist nutzerseitig anzubringen. 3. In diesen Ausschnitt wird der Griff der Einsetzhilfe (3) eingelegt. 4. -
Seite 6: Display
BETRIEBSANLEITUNG Display - Heizmodus (Standard / Schnell / Langsam) - Mess- / Stoppmodus (Messwert konstant / Benutzer / Zeitablauf) - Trocknungstemperatur (40 bis 199 °C) - Trocknungszeit / Trocknungsdauer - Prozentsatz Feuchtigkeit - Prozentsatz Trockengewicht / TS % - Gramm... -
Seite 7: Bedienfeld
BETRIEBSANLEITUNG Bedienfeld Taste Funktion An- und Ausschalten des Feuchtigkeitsmessgerätes Messung starten/stoppen Tarieren / Einstellungen beenden Einstellungen öffnen Zwischen absolutem und relativem Messergebnis wechseln Momentane Einstellungen bestätigen / zur nächsten Einstellung wechseln Zum Wiegemodus zurückkehren (kurzer Tastendruck) / Kalibrierung (langer Tastendruck) Ändern der Einstellungen... -
Seite 8: Rs-232 Schnittstelle / Drucker
BETRIEBSANLEITUNG RS-232 Schnittstelle / Drucker Die RS-232 Schnittstelle dient zum Anschluss des optionalen PCE-BP 1 Druckers. Dazu müssen am Drucker folgende Einstellungen vorgenommen werden: Mit dem RS-232 Kabel, welches dem Drucker beiliegt, können Drucker und Waage verbunden werden: MAS60 930 017-517 SUB-D 9 Stecker für RS-... -
Seite 9: Vorbereitung
BETRIEBSANLEITUNG Vorbereitung Probenvorbereitung Bereiten Sie immer nur eine Probe für die Messung vor. Dadurch wird vermieden, dass die Probe Feuchtigkeit mit der Umgebung austauschen kann. Müssen mehrere Proben gleichzeitig entnommen werden, so sollten diese in luftdichte Behälter verpackt werden, damit deren Eigenschaften sich während der Lagerung nicht verändern. -
Seite 10: Glasfaser-Rundfilter
BETRIEBSANLEITUNG Glasfaser-Rundfilter Glasfaser-Rundfilter gewährleisten eine gleichmäßige Verteilung von Flüssigkeiten auf der Probenschale und bei Feststoffen verhindern sie deren Verbrennung. Der Glasfaserrundfilter hat folgende Vorteile: - gleichmäßige Verteilung aufgrund von Kapillarwirkung - keine Tropfenbildung - schnelles Verdunsten durch größere Oberfläche Praktische Tipps Bevor Sie mit der Messung beginnen, sollten Sie die Probenschale und ggf. -
Seite 11: Trocknungsmodi
BETRIEBSANLEITUNG Trocknungsmodi Drücken Sie die Taste, um zum Auswahlbildschirm für die verschiedenen Trocknungsmodi zu gelangen. Hier können Sie vorhandene Modi aufrufen, sowie neue Modi erstellen und abspeichern. Links im Display erscheint eine blinkende Zahl, die den Speicherplatz darstellt. Hier können Sie mit Hilfe der Pfeiltasten bis zu 16 verschiedene Speicherplätze abrufen. -
Seite 12: Mess- / Stoppmodus Bestimmen
45 s (<20 mg) 60 s (<20 mg) PCE-MA 202 36 s (<20 mg) 45 s (<20 mg) 60 s (<20 mg) PCE-MA 100 36 s (<3 mg) 45 s (<2 mg) 60 s (<2 mg) PCE-MA 200 36 s (<3 mg) 45 s (<2 mg) -
Seite 13: Einstellung Der Trocknungstemperatur
BETRIEBSANLEITUNG 5.2.3 Einstellung der Trocknungstemperatur Nach der Auswahl des Mess- / Stopmodus blinkt oben im Display die Temperaturanzeige. Hier ist die Trocknungstemperatur mit Hilfe der Pfeiltasten einzustellen. Die erste Einstellung erfolgt in 10 °C Sprüngen. Nach der Bestätigung durch Drücken der Taste ist die Einstellung in 1 °C Schritten möglich. -
Seite 14: Justage / Kalibrierung
Feuchtebestimmung erfolgt aufgrund des Gewichtsverlustes der Probe. Dieses ist anhand einer Dreisatzrechnung leicht nachzuvollziehen. ACHTUNG: Die Feuchtebestimmer der PCE-MA Serie haben intern eine höhere Auflösung als die, die im Display dargestellt wird. Der Feuchtebestimmer nimmt die höhere, für den Nutzer nicht sichtbare, Auflösung als Rechnungsgrundlage. -
Seite 15: Messwerte Ausdrucken (Optional)
BETRIEBSANLEITUNG Messwerte ausdrucken (optional) Mit dem optionalen Drucker können Sie die Messwerte ausdrucken. Gehen Sie dazu wie folgt vor: 1. Kontrollieren Sie, ob der Drucker korrekt eingestellt und mit der Waage verbunden ist. Taste gedrückt, bis „PrInT“ auf dem Display erscheint. 2. -
Seite 16: Garantie
Recyclingunternehmen nach gesetzlicher Vorgabe entsorgt. Alternativ können Sie Ihre Altgeräte auch an dafür vorgesehenen Sammelstellen abgeben. WEEE-Reg.-Nr.DE69278128 Kontakt Bei Fragen zu unserem Produktsortiment oder dem Messgerät kontaktieren Sie bitte die PCE Deutschland GmbH. Postalisch: PCE Deutschland GmbH Im Langel 4... - Seite 17 Tímto prohlašujeme, že výrobek, kterého se toto prohlášení týká, je v Prohlášení o shode souladu s níže uvedenými normami. Moisture Analyzer: PCE-MA 110, PCE-MA 50, PCE-MA 105, PCE-MA 102, PCE-MA 100, PCE-MA 202, PCE-MA 50T, PCE-MA 100T, PCE-MA 200T, PCE-MA 202T Mark applied Standards 2004/108/EC...
