5 Installieren

5.1.4 Abschirmung

Es wird empfohlen, abgeschirmte Kabel zu verwenden, um die Abstrahlung von elektromagnetischen Störungen an die Umgebung zu verringern und
Funktionsstörungen in der Anlage zu verhindern.
• Kabel zwischen VLT-Ausgang (U, V, W) und Filtereingang (U1, V1, W1) müssen abgeschirmt oder verdrillt sein.
• Vorzugsweise sind abgeschirmte Kabel zwischen Filterausgang (U2, V2, W2) und Motor zu verwenden. Wenn nicht abgeschirmte Kabel eingesetzt
werden, ist sicherzustellen, dass die Installation die Möglichkeit von Querkopplungen mit anderen Kabeln, die empfindliche Signale übertragen,
minimiert. Dies lässt sich durch Maßnahmen wie Kabeltrennung und Verlegung in geerdeten Kabelkanälen erreichen.
• Die Abschirmung an abgeschirmten Kabeln muss großflächig an beiden Enden an den Gehäusen (z. B. Gehäuse von Filter und Motor) aufgelegt
werden.
• Alle Schirmanschlüsse müssen kleinstmögliche Impedanz aufweisen, d. h. massive, großflächige Anschlüsse an beiden Enden des abgeschirmten
Kabels.
• Für maximale Kabellänge zwischen VLT und Ausgangsfilter:
5
Unter 7,5 kW: 2 Meter
Zwischen 7,5-90 kW: 5-10 Meter
Über 90 kW: 10-15 Meter
ACHTUNG!
Das Kabel zwischen VLT und Filter muss so kurz wie möglich gehalten werden
ACHTUNG!
Mehr als 10 Meter sind möglich, Danfoss rät jedoch von diesen Installation ab, da die Gefahr erhöhter elektromagnetischer Störungen
und von Spannungsspitzen an den Filterklemmen besteht.

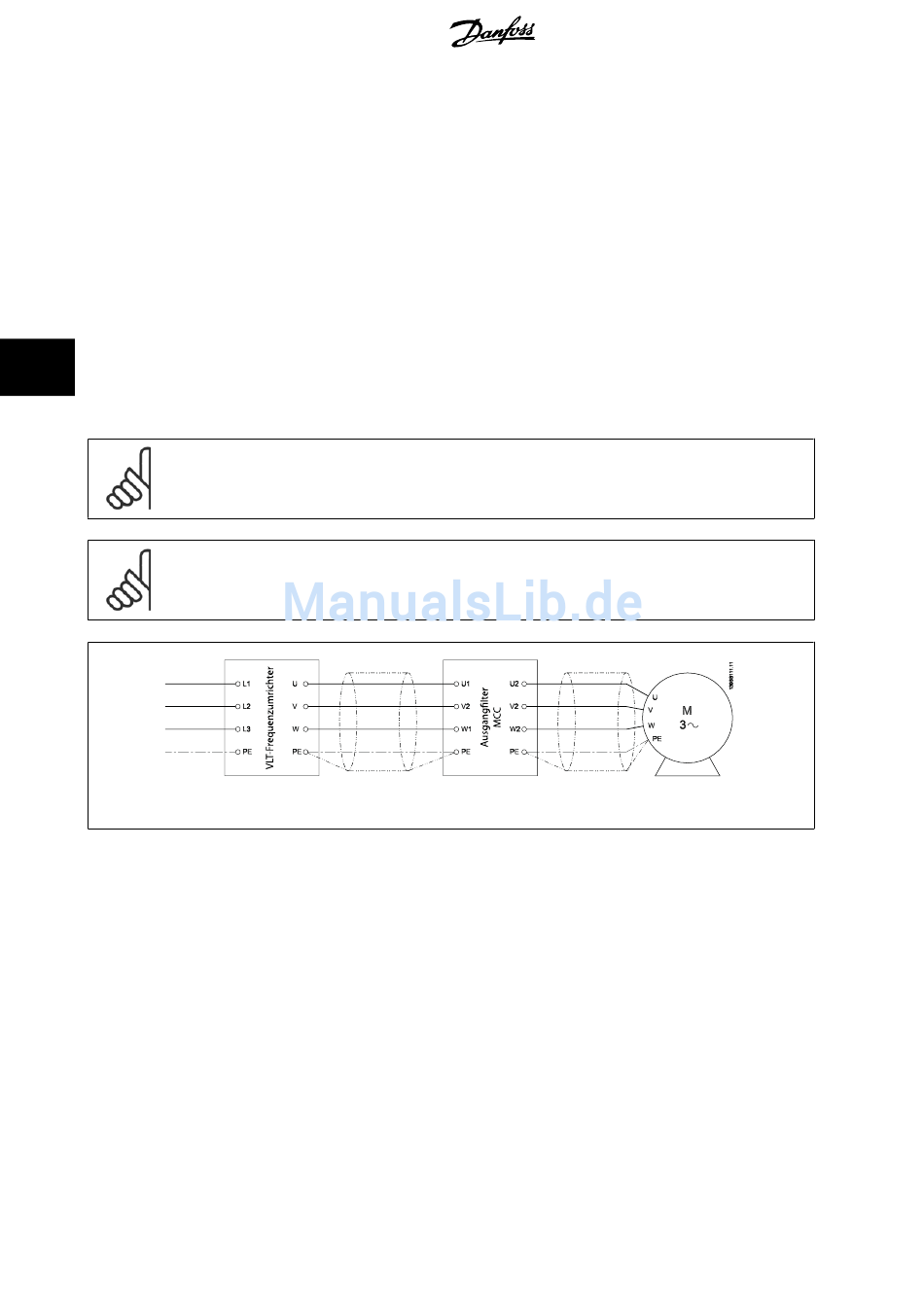

Abbildung 5.1: Schaltbild
