Projektierungshandbuch für Ausgangsfilter
Motornennleistung
Zm [Ω]
[kW]
<3,7
2000 - 5000
90
355
Tabelle 3.1: Typische Werte für Reflexionsfaktoren (IEC 61800-8).
Verschiedene Normen und technische Vorschriften geben Grenzwerte für die zulässige U
häufigsten verwendeten Grenzlinien zeigt die Abbildung unten:
•
IEC 60034-17: Grenzlinie für Universalmotoren bei Versorgung durch Frequenzumrichter, 500-V-Motoren.
•
IEC 60034-25: Grenzwert für Motoren, die für Umrichterbetrieb vorgesehen sind: Kennlinie A gilt für 500-V-Motoren und Kennlinie B gilt für 690-
V-Motoren.
•
NEMA MG1: Wechselrichtergespeiste Motoren für besondere Zwecke
•
690-V-Motoren mit einfacher Isolation: typische Grenzlinie für Motorhersteller.
Wenn die U
und t
die Grenzwerte überschreiten, die für den verwendeten Motor gelten, muss ein Ausgangsfilter zum Schutz der Motorisolation
peak
r
verwendet werden.
Γ
0,95
800
0,82
400
0,6
NEMA

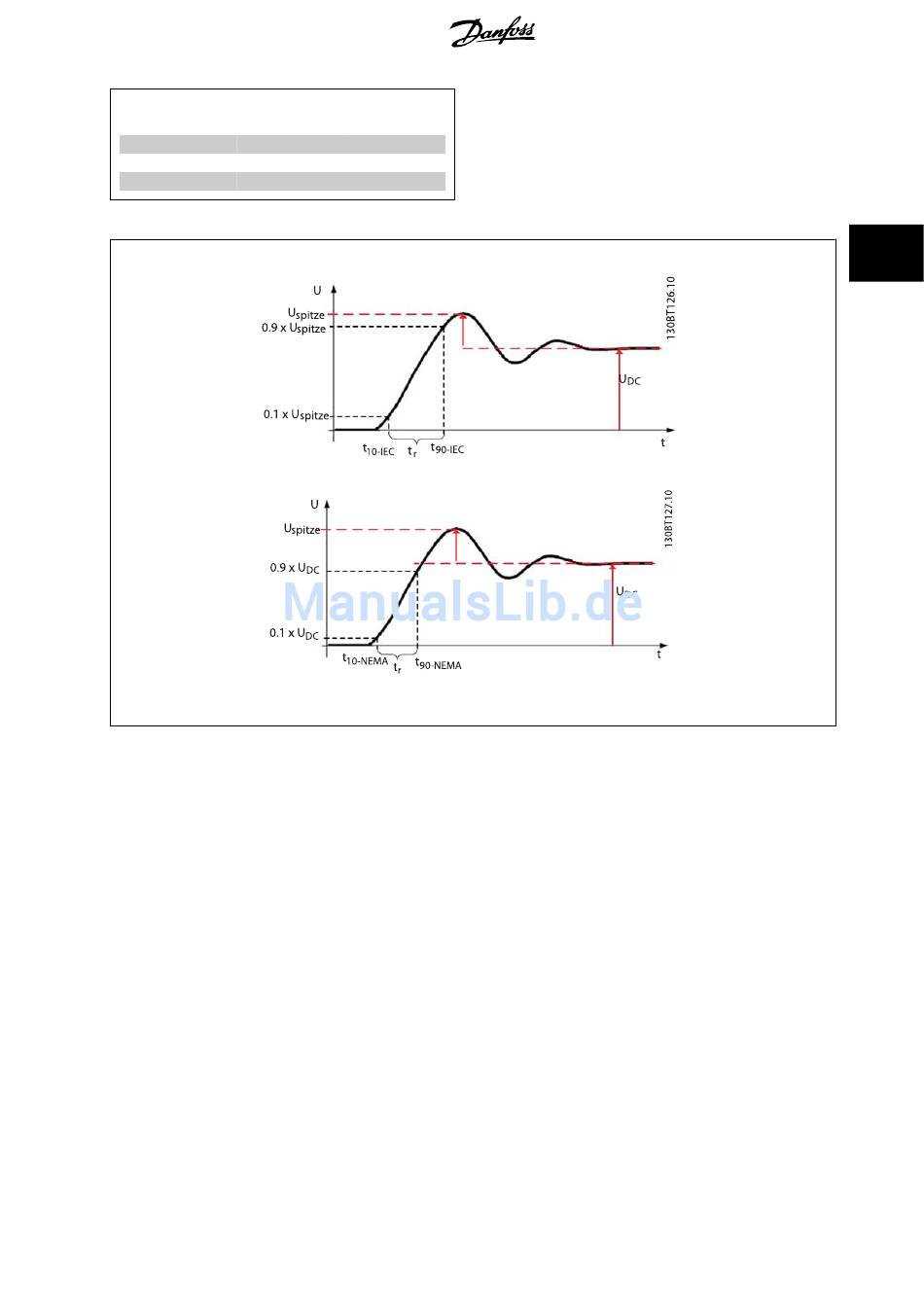

Abbildung 3.2: Die IEC- und NEMA-Definitionen der Anstiegzeit t
®
MG.90.N2.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
IEC
r
und t
für verschiedene Motortypen vor. Einige der am
peak
r
3 Einführung zu Ausgangsfiltern
