3 Einführung zu Ausgangsfiltern
Anwendungsbereiche:
Danfoss empfiehlt die Verwendung von dU/dt-Filtern in den folgenden Anwendungen:
•
Anwendungen mit häufigem regenerativem Bremsen
•
Motoren, die nicht für Frequenzumrichterbetrieb ausgelegt sind und durch sehr kurze Motorkabel (unter 15 Metern) gespeist werden
•
Motoren, die unter aggressiven Umgebungsbedingungen aufgestellt sind oder bei hohen Temperaturen betrieben werden
•
Anwendungen mit Überschlagrisiko
•
Anlagen mit alten Motoren (Nachrüstung) oder Universalmotoren, die IEC 600034-25 nicht erfüllen
3
•
Anwendungen mit kurzen Motorkabeln

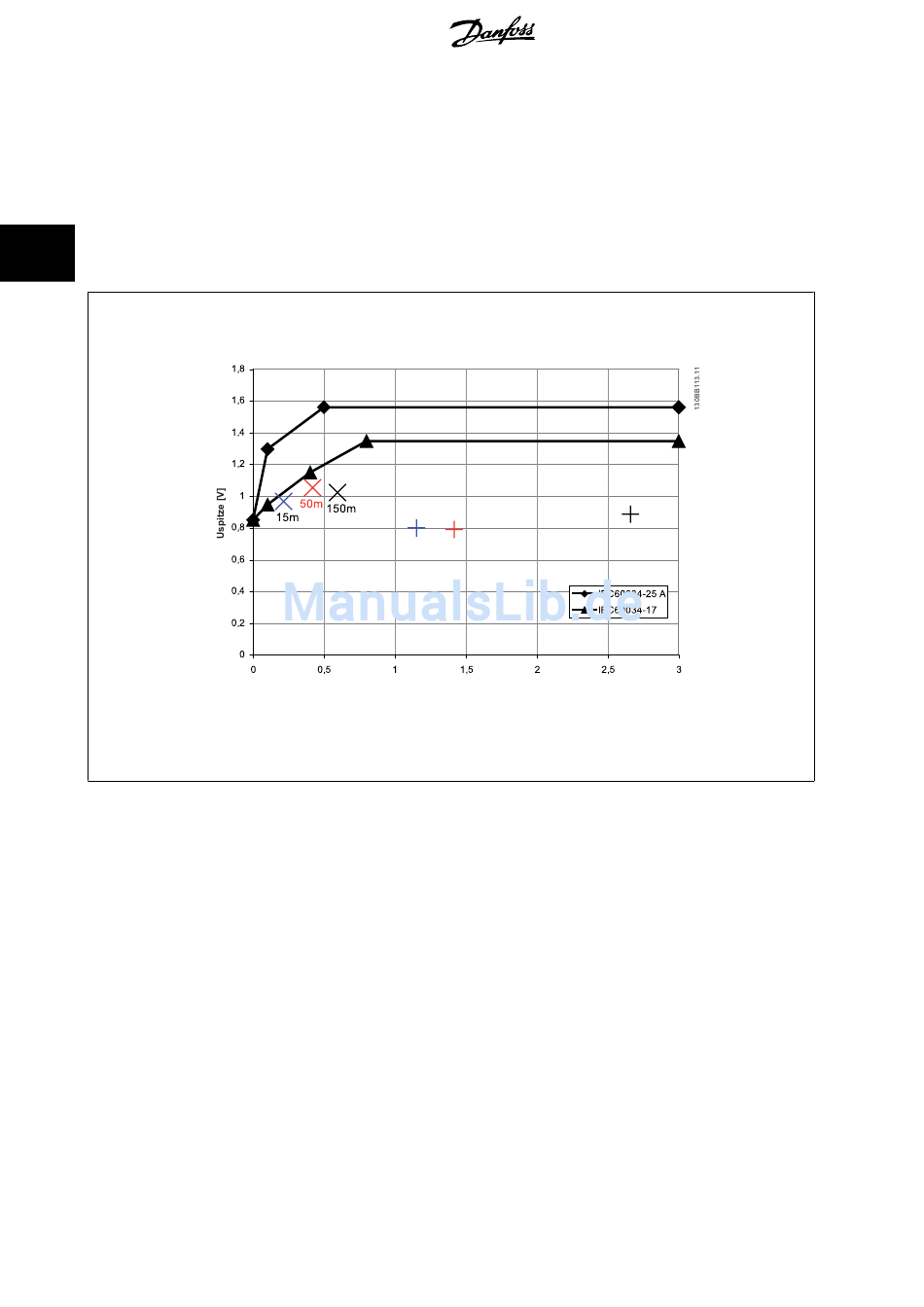

Abbildung 3.9: Gemessene dU/dt-Werte (Anstiegzeit und Spitzenspannungen) mit und ohne dU/dt-Filter bei Verwendung von Kabellängen
15, 50 und 150 m bei einem Induktionsmotor mit 400 V und 37 kW.
Der dU/dt-Wert nimmt mit der Motorkabellänge ab, während die Spitzenspannung zunimmt (siehe Abbildung oben). Der Upeak-Wert hängt vom Udc des
Frequenzumrichters ab. Da Udc beim Motorbremsen steigt (generatorisch), kann sich Upeak auf Werte über den Grenzwerten von IEC 6003417 erhöhen
und damit die Motorisolation belasten. Danfoss empfiehlt daher dU/dt-Filter in Anwendungen mit häufigem Bremsen. Die Abbildung oben zeigt außerdem
die Zunahme von Upeak mit der Kabellänge. Mit zunehmender Kabellänge erhöht sich auch die Kabelkapazität. Dies führt zu Doppelimpulsen (mehr als
das 2-Fache von Udc), die den Motor belasten. Daher wird empfohlen, dU/dt-Filter nur in Anwendungen mit Kabellängen bis zu 150 m zu verwenden.
Über 150 Metern werden Sinusfilter empfohlen.
Filterfunktionen:
•
Schutzarten IP00 und IP20 für den gesamten Leistungsbereich
•
Montage neben Frequenzumrichter
•
Reduzierte Größe, reduziertes Gewicht und reduzierter Preis im Vergleich zu Sinusfiltern
•
Möglichkeit zum Anschluss abgeschirmter Kabel mit mitgeliefertem Abschirmblech
•
Kompatibel mit allen Steuerverfahren einschließlich Flux-Vektor und VVC+
•
Wandmontage der Filter bis 115 A, Bodenmontage über dieser Größe
14
50 m, dV/dt-Filter
15 m, dV/dt-Filter
Anstiegezeit [µs]
®
MG.90.N2.03 - VLT
ist ein eingetragenes Warenzeichen von Danfoss
Projektierungshandbuch für Ausgangsfilter
150 m, dV/dt-Filter
