Anmerkungen:
Die Messung der Resistanz der Erdung kann durchgeführt werden, wenn die
Störspannung 24V nicht überschreitet. Die Störspannung wird bis zu einem
Wert von 100V gemessen, wenn sie 50V überschreitet, wird dies als gefährlich
signalisiert. Das Messgerät darf nicht an Spannungen, die 100V überschreiten,
angeschlossen werden.
- Es muss besonders auf die Qualität der Verbindung des geprüften Objekts mit dem Messkabel
achtgegeben werden - die Kontaktfläche muss frei von Farbe, Rost usw. sein.
- Falls der Widerstand der Messsonden zu hoch ist, wird die Messung der Erdung R
zusätzlichen Messunsicherheit belastet. Eine besonders hohe Messunsicherheit entsteht, wenn ein
ein kleiner Wert der Resistanz der Erdung über Sonden mit einem schwachen Kontakt zum Boden
gemessen wird (so eine Situation tritt oftmals auf, wenn die Erdung gut ausgeführt wurde, und der
obere Teil der Erde trocken ist und somit eine schwache Leitfähigkeit besitzt). Dann ist das Verhältnis
des Widerstandes der Sonden zum gemessen Erdungswiderstand sehr groß und die davon
abhängige Messunsicherheit ebenfalls. Es ist dann möglich, gemäß der in Punkt 9 angegebenen
Formeln, Berechnungen durchzuführen, die erlauben den Einfluss der Messbedingungen
abzuschätzen – oder Sie können das Diagramm, das ebenfalls in der Anlage vorliegt, verwenden. Die
Messunsicherheit wird in [%] als zusätzliches Ergebnis angezeigt. Für dessen Berechnung werden
die gemessenen Werte unter Betracht gezogen. Wenn der auf diese Weise errechnete Wert der
Messunsicherheit 30% überschreitet, wird zusammen mit dem Ergebnis das folgende Symbol
angezeigt
. Der Kontakt der Sonde zum Boden kann verbessert werden, z.B. durch Befeuchtung
der Stelle, an der die Sonde eingesteckt wird, sie kann auch erneut an einer anderen Stelle
eingesteckt werden oder Sie können eine 80cm lange Sonde verwenden. Es ist auch ratsam die
Prüfkabel zu überprüfen - ob die Isolierung nicht beschädigt ist und ob die Kontakte: Leitung -
Bananenstecker - Sonde nicht von Korrosion befallen sind oder lose sind. In den meisten Fällen ist
die erreichte Genauigkeit ausreichend, aber man sollte sich immer des Wertes der Messunsicherheit,
von dem die Messung betroffen ist, bewusst sein.
- Die Kalibrierung des Herstellers berücksichtigt den Widerstand des firmeneigenen 2,2 m Prüfkabels.
Zusätzliche Informationen die vom Messgerät angezeigt
werden
S
Die Störspannung ist zu hoch (> 24V) – Messung nicht
möglich.
und
Die Quelle der Störung muss ausgeschaltet werden oder die
Sonden müssen anders platziert werden.
BEDIENUNGSANLEITUNG MRU-21 Version 1.04

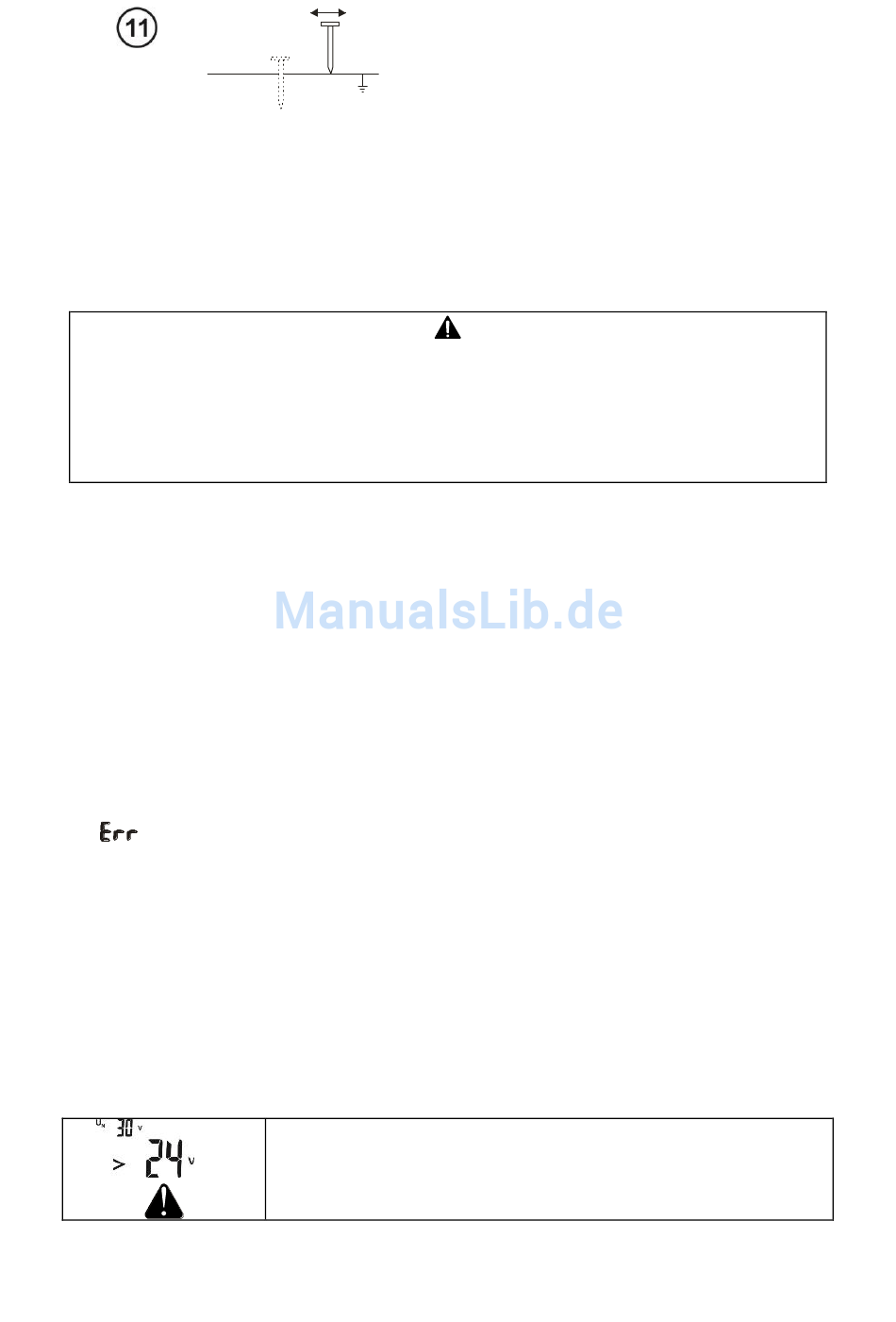

Wiederholen Sie die Messungen (Punkte
3-6), indem die Spannungselektrode um
einige Meter verschoben wird: indem sie
zur gemessenen Erdung angenähert und
entfernt wird. Falls die Ergebnisse R
um mehr als 3% unterscheiden, muss die
Entfernung der Stromelektrode zu der
gemessenen Erdung vergrößert werden
und die Messungen müssen wiederholt
werden.
sich
E
von einer
E
9
