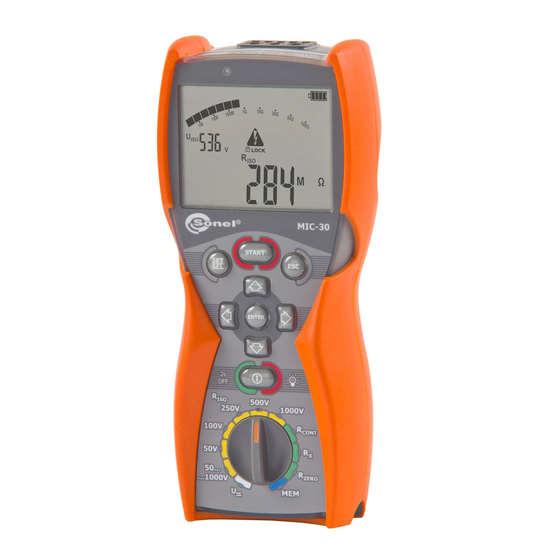

Sonel mic-30 Bedienungsanleitung

Isolationswiderstandsmessgerat
Vorschau ausblenden Andere Handbücher für mic-30:
Inhaltsverzeichnis

Quicklinks

Diese Anleitung herunterladen
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sonel mic-30

Inhaltszusammenfassung für Sonel mic-30

  • Seite 3 BEDIENUNGSANLEITUNG ISOLATIONSMESSGERÄT MIC-30 SONEL S. A. ul. Wokulskiego 11 58-100 Świdnica Version 1.09 01.02.2017...
  • Seite 4 Das Messgerät MIC-30 ist ein modernes Prüfgerät, das hohe Qualitätsstandards erfüllt, das einfach und sicher im Gebrauch ist. Dennoch ist es ratsam die vorliegende Bedienungsanleitung zu lesen, da dies erlaubt Messfehler zu vermeiden und eventuellen Problemen beim Gebrauch des Messgeräts vor- beugt.

  • Seite 5: Inhaltsverzeichnis

    REINIGUNG UND PFLEGE ................. 29 LAGERUNG ....................29 DEMONTAGE UND ENTSORGUNG ............30 TECHNISCHE DATEN................. 30 11.1 .................. 30 LLGEMEINE ATEN 11.2 USÄTZLICHE ................33 ATEN Zusätzliche Messunsicherheiten gemäß IEC 61557-2 (R 11.2.1 ) ... 33 BEDIENUNGSANLEITUNG MIC-30 Version 1.09...
  • Seite 6 Zusätzliche Messunsicherheiten gemäß IEC 61557-4 (R 11.2.2 200mA) CONT ......................33 AUSRÜSTUNG .................... 33 12.1 TANDARDAUSRÜSTUNG ................33 12.2 USÄTZLICHES UBEHÖR ................34 HERSTELLER ..................... 35 BEDIENUNGSANLEITUNG MIC-30 Version 1.09...

  • Seite 7: Sicherheit

    1 Sicherheit Das Messgerät MIC-30, das zu Kontrollprüfungen des Stromschlagschutzes und der Erdung in den elektroenergetischen Wechselstromnetzen bestimmt wird, dient zur Ausführung von Messungen, deren Ergebnisse den Sicherheitszustand der Installation bestimmen. Um die entsprechende Bedienung und Richtigkeit der erlangten Ergebnisse zu gewährleisten, sollten nachfolgende Empfehlungen beachtet werden: ...

  • Seite 8: Konfiguration Des Messgeräts

    - inaktiv. Die Parameter gemäß des nachstehenden Algorithmus einstellen: Start der Aktualisierung Auswahl Absorption- Tonsignal Para- Auto- Leitungs- der Versor- Software-Ak- PIN ändern skoeffizien- bei Tasten- meter Paare WS-04 gungs- tualisierung druck Quelle Sym- bol(e) oder BEDIENUNGSANLEITUNG MIC-30 Version 1.09...

  • Seite 9: Messungen

    Spannungsmessung. Durch Drücken der Taste SET/SEL kann man zur Zeitauswahl für die Messung der Absorpti- onskoeffizienten t1, t2, t3 übergehen. Für die Position des Schalters 50...1000V be- steht die zusätzliche Möglichkeit der Auswahl der Messspannung U BEDIENUNGSANLEITUNG MIC-30 Version 1.09...
  • Seite 10 Taste ESC die Einstellungen verlassen. Schließen Sie die Prüfkabel, wie auf der Abbildung gezeigt, Das Endstück des Schirmkabels sollte man mit beiden Bananensteckern aus- schließlich zum Messgerät anschließen. Es darf nicht an das Objekt oder Netz angeschlossen werden. BEDIENUNGSANLEITUNG MIC-30 Version 1.09...
  • Seite 11 Modus zu unterbrechen, drücken Sie die Taste ESC oder START. Das Display während der Messung. Mit der Taste SET/SEL kann man zur Anzeige des Leckstroms I an Stelle U übergehen. Nach Beenden der Messungen sind die Ergebnisse abzulesen. BEDIENUNGSANLEITUNG MIC-30 Version 1.09...

  • Seite 12: Zusätzliche Informationen Die Vom Messgerät Angezeigt Werden

    Anmerkungen: Bei der Messung des Isolationswiderstands auf den Enden der Messkabel der MIC-30 Messgeräte, tritt eine gefährliche Spannung von bis zu 1kV auf. Die Messkabel dürfen vor Abschluss der Messungen nicht getrennt werden. Dies birgt die Gefahr eines Stromschlages und verhindert die Entladung des Objekts.

  • Seite 13: 3-Pol-Strom-Messung (Mit Schirmkabel)

    Motors, wird die Buchse G des Messgeräts mit dem Gehäuse des Motors verbunden: 3.1.3 Messung mit dem Adapter WS-04 ACHTUNG: Messung mit Verwendung von WS-04 ist nur bei einer Messspannung bis 500V möglich, für höhere Spannungen wird diese Messung blockiert. BEDIENUNGSANLEITUNG MIC-30 Version 1.09...
  • Seite 14 Haupteinstellungen gewählt wurde. Schließen Sie den Stecker WS-04 an die gemessene Buchse Messung für die 2-Pol-Strommessung starten. Das Gerät führt Resis- tenzmessungen der Isolierungen für die Kabelpaare in der fol- gender Reihenfolge durch: L-N, L-PE, N- BEDIENUNGSANLEITUNG MIC-30 Version 1.09...

  • Seite 15: Niederspannungs-Widerstandsmessung

    - Weitere Bemerkungen und angezeigten Symbole, wie für eine 2-Pol-Messung. 3.2 Niederspannungs-Widerstandsmessung 3.2.1 Widerstandsmessung der Schutzleitungen und Ausgleichsverbindun- gen (mit 200mA Strom) ACHTUNG: Das Messgerät MIC-30 führt eine Messung R in beide Richtungen durch CONT (±200mA). Drehschalter zur Funktionswahl auf R stellen.
  • Seite 16 Resistenz entdeckt, die sich im messbaren Bereich befin- det. Die Messung kann auch manuell mit der Taste START ausge- löst werden. Ergebnis ablesen. Um eine weitere Messung einzuleiten, ohne die Mess- kabel vom Objekt trennen zu müssen, drücken Sie die Taste START. BEDIENUNGSANLEITUNG MIC-30 Version 1.09...

  • Seite 17: Zusatzinformationen, Die Das Messgerät Ausgibt

    Ein Widerstandsausgleich der Prüfkabel wurde ausge- führt. Der kompensierende Widerstand wird beim Aus- blenden des Ergebnisses angezeigt. 3.2.2 Widerstandsmessung Drehschalter zur Funktionswahl auf stellen. Das Messgerät ist für die Messung bereit. Messgerät an das Objekt anschließen. Die Messung ist kontinuier- lich. BEDIENUNGSANLEITUNG MIC-30 Version 1.09...

  • Seite 18: Der Widerstandsausgleich Der Prüfkabel

    - Für R<30Ω ertönt ein Dauertonsignal und die LED leuchtet grün. 3.2.3 Der Widerstandsausgleich der Prüfkabel Um den Einfluss des Widerstandes der Prüfkabel auf das Messergebnis zu eliminieren (R CONT ), kann ein Ausgleich durchgeführt werden (automatische Nulleinstellung). Drehschalter zur Funktionswahl auf R stellen. ZERO BEDIENUNGSANLEITUNG MIC-30 Version 1.09...

  • Seite 19: Spannungsmessung

    Um die Kompensation zu entfernen (zur Grundeinstellung zurück- zukehren) sollten die genannten Schritte befolgt werden, aber bei getrennten Prüfkabeln – die Aufschriften ver- schwinden, es erscheint die Aufschrift 3.3 Spannungsmessung Drehschalter zur Funktions- wahl auf U stellen. BEDIENUNGSANLEITUNG MIC-30 Version 1.09...

  • Seite 20: Speichern Des Zuletzt Gemessenen Wertes

    Funktion automatisch oder mit der Taste ESC gelangt sind, kann das Ergebnis aufgerufen werden, indem Sie ENTER drücken. Ähnlich kann auch das letzte Messergebnis aufgerufen werden, nachdem das Messgerät ausgeschaltet und wieder eingeschaltet wurde, solange die Position des Funktionsschal- ters nicht geändert wurde. BEDIENUNGSANLEITUNG MIC-30 Version 1.09...

  • Seite 21: Speicherung Der Messergebnisse

    4 Speicherung der Messergebnisse Die Messgeräte MIC-30 sind mit einem Ergebnisspeicher ausgestattet (990 Zellen, von denen jede ein Set mir Ergebnissen R aus WS-04 und R enthalten kann). Der Speicher ist in 10 Datenbanken CONT mit jeweils 99 Zellen aufgeteilt. Dank der dynamischen Zuweisung der Speicherkapazität kann jede der Zellen eine unterschiedliche Anzahl an Ergebnissen beinhalten, abhängig von den Anforderungen.
  • Seite 22 Die Zelle ist vollstän- dig besetzt. können die Ergebnisse Mit den Tasten durchgesehen werden. Mit der Taste SET/SEL werden die zur Änderung akti- ven Zellen oder Datenbanken eingestellt. Mit den Tasten wird die Nummer der Zelle oder Datenbank geändert. BEDIENUNGSANLEITUNG MIC-30 Version 1.09...

  • Seite 23: Speicher Durchsuchen

    WS-04. 4.2 Speicher durchsuchen Drehschalter zur Funktionswahl auf MEM stellen. Mit der Taste SET/SEL werden die zur Änderung akti- ven Zellen oder Datenbanken eingestellt. Mit den Tasten wird die Nummer der Zelle oder Datenbank geändert. BEDIENUNGSANLEITUNG MIC-30 Version 1.09...

  • Seite 24: Löschen Des Speichers

    MEM stellen. Nummer der Daten- bank, die Sie löschen wollen einstellen gemäß Punkt 4.2. Nummer der Zelle auf “--” stellen. Es erscheint ein Symbol , das die Bereitschaft zum Löschvorgang signa- lisiert. Die Taste ENTER drücken. BEDIENUNGSANLEITUNG MIC-30 Version 1.09...

  • Seite 25: Löschen Des Gesamten Speichers

    Nach Löschen der Datenbank gibt das Messgerät ein Tonsignal aus und stellt die Nummer der Zelle auf „01”. 4.3.2 Löschen des gesamten Speichers Drehschalter zur Funktionswahl auf MEM stellen. Nummer der Daten- bank auf “--” stellen. BEDIENUNGSANLEITUNG MIC-30 Version 1.09...
  • Seite 26 Die Taste ENTER drücken. Es erscheint eine Aufschrift , die Sie zur Bestäti- gung des Löschvor- ganges auffordern. Erneut ENTER drücken. Nach Löschen des Speichers gibt das Messgerät ein Tonsignal aus und stellt die Nummer der Zelle auf „1”. BEDIENUNGSANLEITUNG MIC-30 Version 1.09...

  • Seite 27: Die Datenübertragung Per Funk

    DVD, die mit dem Messgerät geliefert wird. Angaben zur Verfügbarkeit der Software, die mit dem Messgerät kompatibel ist, finden Sie beim Hersteller oder bei Vertragshändlern. Die Software kann mit vielen Geräten der Firma SONEL S.A., die über eine USB-Schnittstelle und/o- der Funkmodul verfügen.

  • Seite 28: Aktualisierung Der Software

    Die Standard-PIN für Bluetooth ist „1234”. 6 Aktualisierung der Software In den Haupteinstellungen den Software-Aktualisierungs-Modus wählen (Kap. 2). Das Messgerät zeigt folgende Anzeige an. Drücken Sie die Taste ENTER, um mit der Datenübertra- gung zu beginnen. BEDIENUNGSANLEITUNG MIC-30 Version 1.09...

  • Seite 29: Stromversorgung Des Messgeräts

    7 Stromversorgung des Messgeräts 7.1 Überwachung der Versorgungsspannung Der Ladezustand der Batterien / Akkus wird laufend durch das Symbol, dass sich in der oberen rechten Ecke des Displays befindet, angezeigt: Die Batterien / Akkus sind geladen. Batterien/Akkus fast entladen. BEDIENUNGSANLEITUNG MIC-30 Version 1.09...

  • Seite 30: Wechseln Der Batterien / Akkus

    Das Messgerät schaltet sich selbstständig ab. 7.2 Wechseln der Batterien / Akkus Die Messgeräte MIC-30 werden durch vier Alkali-Batterien LR6 oder NiMH-Akkus der Größe AA versorgt. Bevor Sie den Batteriedeckel abnehmen, trennen Sie die Messkabel. Um die Batterien / Akkus zu wechseln: 1.

  • Seite 31: Reinigung Und Pflege

    Nichtgebrauch des Messgeräts sollten die Batterien oder Akkus aus dem Messgerät entfernt werden,  um die Tiefentladung des Akkus infolge einer längerer Lagerung zu vermeiden, sollen die Akkus von Zeit zu Zeit wieder aufgeladen werden. BEDIENUNGSANLEITUNG MIC-30 Version 1.09...

  • Seite 32: Demontage Und Entsorgung

    Anzeigebereich Grundlegende Auflösung für U = 100V Unsicherheit 0,0...999,9k 0,1k  (3% w.m. + 8 Ziffern) 1,000...9,999M 0,001M [ (5 % w.m. + 8 Ziffern)] * 10,00...99,99M 0,01M 100,0...500,0M 0,1M * - für den Adapter WS-04 BEDIENUNGSANLEITUNG MIC-30 Version 1.09...

  • Seite 33: Auflösung

    Genauigkeit spezifiziert, ISOmin aufgrund des Betriebs des Messgerätes unter Strombegrenzung des Wechselrichters, gemäß der Formel:  – Mindestwiderstand der Isolierung ohne Strombegrenzung des Wechselrichters ISOmin – Nennstromspannung ISOnom – Nennstrom des Wechselrichters (1mA) ISOnom BEDIENUNGSANLEITUNG MIC-30 Version 1.09...
  • Seite 34 Sicherungsgrad des Gehäuses gemäß EN 60529 ..............IP67 d) Stromversorgung des Messgeräts ....... 4 Akkus oder Alkali-Batterien der Größe AA e) Abmessungen ....................220 x 100 x 60 mm Gewicht des Messgerätes....................ca. 0,6 kg g) Lagerungstemperatur ....................-20...+70C h) Betriebstemperatur ......................-10...+50C BEDIENUNGSANLEITUNG MIC-30 Version 1.09...

  • Seite 35: Zusätzliche Daten

    0% (BATT leuchtet nicht auf) Versorgungsspannung Temperatur 0...35°C 12 Ausrüstung 12.1 Standardausrüstung Zur Standardausstattung des MIC-30 Sets, die vom Hersteller geliefert wird, gehören:  MIC-30 – WLMPMIC30,  Kabel 1,2m Kat. III 1000V – 2 Stück (rot - WAPRZ1X2REBB, blau - WAPRZ1X2BUBB), ...

  • Seite 36: Z Usätzliches Z Ubehör

    Kabel 5m Kat. III 1000V rot und blau WAKROBL20K01 WAKRORE20K02  Klemme Kat. III 1000V schwarz  Klemme Kat. III 1000V rot WAADAWS04 WASONBUOGB1  Spitzsonde mit Bananenbuchse - blau  Adapter WS-04 LSWPLMIC30  Meßbrief BEDIENUNGSANLEITUNG MIC-30 Version 1.09...

  • Seite 37: Hersteller

    Hersteller des Geräts, von dem der Garantie- und Nachgarantieservice geführt wird, ist: SONEL S.A. ul. Wokulskiego 11 58-100 Świdnica Polen tel. +48 74 858 38 60 fax +48 74 858 38 09 E-mail: export@sonel.pl Web page: www.sonel.pl Achtung: Zur Durchführung der Reparaturarbeiten ist nur der Hersteller befugt. BEDIENUNGSANLEITUNG MIC-30 Version 1.09...
  • Seite 38 BEDIENUNGSANLEITUNG MIC-30 Version 1.09...
