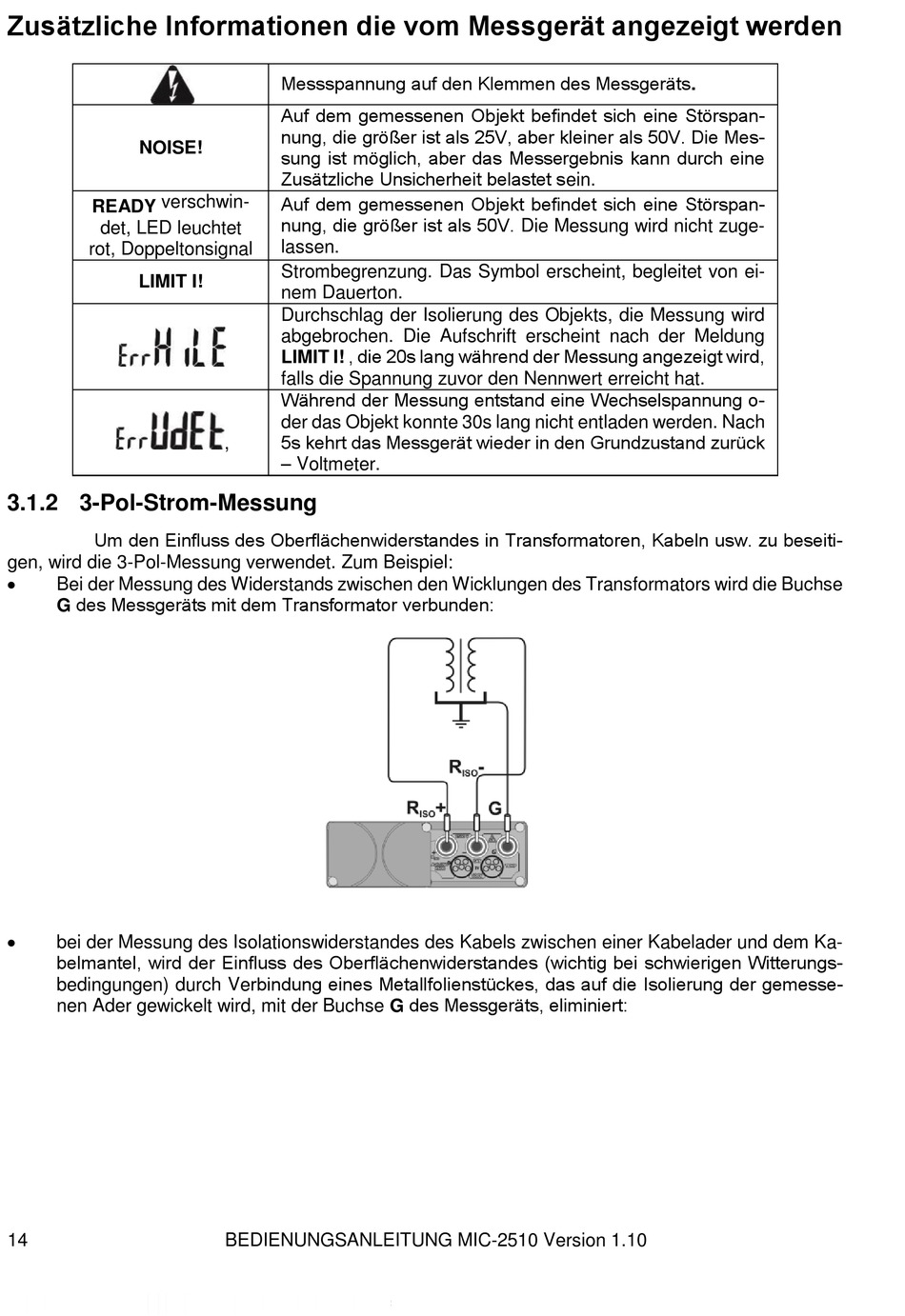

Zusätzliche Informationen die vom Messgerät angezeigt werden
NOISE!
READY verschwin-
det, LED leuchtet
rot, Doppeltonsignal
LIMIT I!
3.1.2 3-Pol-Strom-Messung
Um den Einfluss des Oberflächenwiderstandes in Transformatoren, Kabeln usw. zu beseiti-
gen, wird die 3-Pol-Messung verwendet. Zum Beispiel:
Bei der Messung des Widerstands zwischen den Wicklungen des Transformators wird die Buchse
G des Messgeräts mit dem Transformator verbunden:
bei der Messung des Isolationswiderstandes des Kabels zwischen einer Kabelader und dem Ka-
belmantel, wird der Einfluss des Oberflächenwiderstandes (wichtig bei schwierigen Witterungs-
bedingungen) durch Verbindung eines Metallfolienstückes, das auf die Isolierung der gemesse-
nen Ader gewickelt wird, mit der Buchse G des Messgeräts, eliminiert:
14
Messspannung auf den Klemmen des Messgeräts.
Auf dem gemessenen Objekt befindet sich eine Störspan-
nung, die größer ist als 25V, aber kleiner als 50V. Die Mes-
sung ist möglich, aber das Messergebnis kann durch eine
Zusätzliche Unsicherheit belastet sein.
Auf dem gemessenen Objekt befindet sich eine Störspan-
nung, die größer ist als 50V. Die Messung wird nicht zuge-
lassen.
Strombegrenzung. Das Symbol erscheint, begleitet von ei-
nem Dauerton.
Durchschlag der Isolierung des Objekts, die Messung wird
abgebrochen. Die Aufschrift erscheint nach der Meldung
LIMIT I! , die 20s lang während der Messung angezeigt wird,
falls die Spannung zuvor den Nennwert erreicht hat.
Während der Messung entstand eine Wechselspannung o-
der das Objekt konnte 30s lang nicht entladen werden. Nach
5s kehrt das Messgerät wieder in den Grundzustand zurück
,
– Voltmeter.
BEDIENUNGSANLEITUNG MIC-2510 Version 1.10
