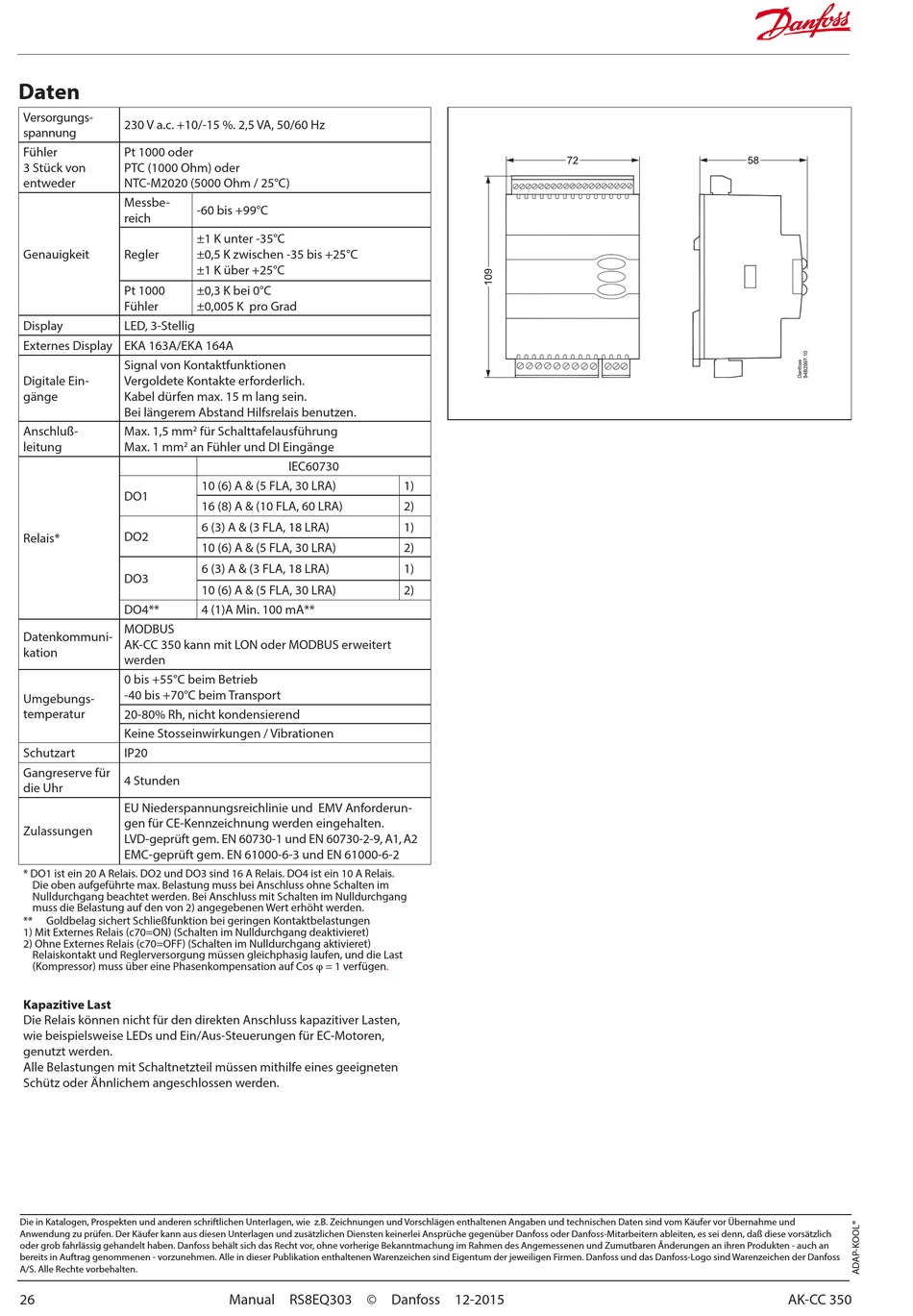

Daten
Versorgungs-
230 V a.c. +10/-15 %. 2,5 VA, 50/60 Hz
spannung
Fühler
Pt 1000 oder
3 Stück von
PTC (1000 Ohm) oder
entweder
NTC-M2020 (5000 Ohm / 25°C)
Messbe-
reich
Genauigkeit
Regler
Pt 1000
Fühler
Display
LED, 3-Stellig
Externes Display EKA 163A/EKA 164A
Signal von Kontaktfunktionen
Digitale Ein-
Vergoldete Kontakte erforderlich.
gänge
Kabel dürfen max. 15 m lang sein.
Bei längerem Abstand Hilfsrelais benutzen.
Anschluß-
Max. 1,5 mm
leitung
Max. 1 mm
an Fühler und DI Eingänge
2
DO1
DO2
Relais*
DO3
DO4**
MODBUS
Datenkommuni-
AK-CC 350 kann mit LON oder MODBUS erweitert
kation
werden
0 bis +55°C beim Betrieb
-40 bis +70°C beim Transport
Umgebungs-
temperatur
20-80% Rh, nicht kondensierend
Keine Stosseinwirkungen / Vibrationen
Schutzart
IP20
Gangreserve für
4 Stunden
die Uhr
EU Niederspannungsreichlinie und EMV Anforderun-
gen für CE-Kennzeichnung werden eingehalten.
Zulassungen
LVD-geprüft gem. EN 60730-1 und EN 60730-2-9, A1, A2
EMC-geprüft gem. EN 61000-6-3 und EN 61000-6-2
* DO1 ist ein 20 A Relais. DO2 und DO3 sind 16 A Relais. DO4 ist ein 10 A Relais.
Die oben aufgeführte max. Belastung muss bei Anschluss ohne Schalten im
Nulldurchgang beachtet werden. Bei Anschluss mit Schalten im Nulldurchgang
muss die Belastung auf den von 2) angegebenen Wert erhöht werden.
**
Goldbelag sichert Schließfunktion bei geringen Kontaktbelastungen
1) Mit Externes Relais (c70=ON) (Schalten im Nulldurchgang deaktivieret)
2) Ohne Externes Relais (c70=OFF) (Schalten im Nulldurchgang aktivieret)
Relaiskontakt und Reglerversorgung müssen gleichphasig laufen, und die Last
(Kompressor) muss über eine Phasenkompensation auf Cos ϕ = 1
Kapazitive Last
Die Relais können nicht für den direkten Anschluss kapazitiver Lasten,
wie beispielsweise LEDs und Ein/Aus-Steuerungen für EC-Motoren,
genutzt werden.
Alle Belastungen mit Schaltnetzteil müssen mithilfe eines geeigneten
Schütz oder Ähnlichem angeschlossen werden.
Die in Katalogen, Prospekten und anderen schriftlichen Unterlagen, wie z.B. Zeichnungen und Vorschlägen enthaltenen Angaben und technischen Daten sind vom Käufer vor Übernahme und
Anwendung zu prüfen. Der Käufer kann aus diesen Unterlagen und zusätzlichen Diensten keinerlei Ansprüche gegenüber Danfoss oder Danfoss-Mitarbeitern ableiten, es sei denn, daß diese vorsätzlich
oder grob fahrlässig gehandelt haben. Danfoss behält sich das Recht vor, ohne vorherige Bekanntmachung im Rahmen des Angemessenen und Zumutbaren Ânderungen an ihren Produkten - auch an
bereits in Auftrag genommenen - vorzunehmen. Alle in dieser Publikation enthaltenen Warenzeichen sind Eigentum der jeweiligen Firmen. Danfoss und das Danfoss-Logo sind Warenzeichen der Danfoss
A/S. Alle Rechte vorbehalten.
26
-60 bis +99°C
±1 K unter -35°C
±0,5 K zwischen -35 bis +25°C
±1 K über +25°C
±0,3 K bei 0°C
±0,005 K pro Grad
für Schalttafelausführung
2
IEC60730
10 (6) A & (5 FLA, 30 LRA)
16 (8) A & (10 FLA, 60 LRA)
6 (3) A & (3 FLA, 18 LRA)
10 (6) A & (5 FLA, 30 LRA)
6 (3) A & (3 FLA, 18 LRA)
10 (6) A & (5 FLA, 30 LRA)
4 (1)A Min. 100 mA**
verfügen.
Manual RS8EQ303 © Danfoss 12-2015
1)
2)
1)
2)
1)
2)
AK-CC 350
