Einführung
Anwendung
• Dieser Kühlstellenregler dient zur Temperaturregelung von Kühl-
möbeln in Supermärkten.
• Mit den vielen vordefinierten Anwendungen bietet der Regler
maximale Flexibilität sowohl bei Neuinstallationen als auch beim
Service von Kälteanlagen.
Prinzip
Der Regler enthält eine Temperaturregelungsfunktion, die mit Ist-
werten von einem oder zwei Temperaturfühlern versorgt werden.

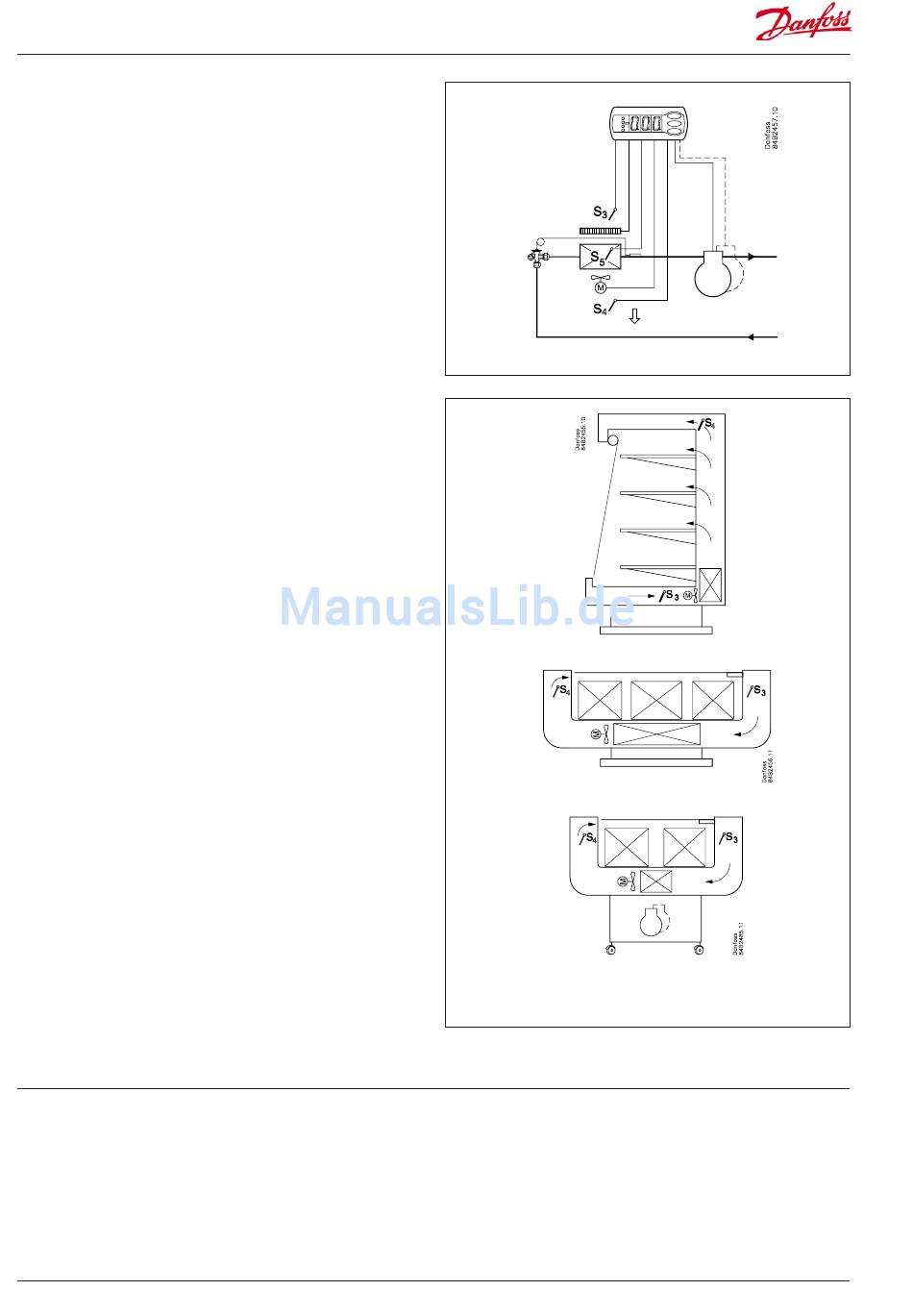

Die Thermostatfühler sind entweder im Kaltluftstrom nach dem
Verdampfer (S4), im Rückluftstrom unmittelbar vor dem Verdamp-
fer (S3) oder an beiden Stellen anzubringen. Mit einer Einstellung
wird festgelegt, welchen Einfluss die beiden Signale auf die Rege-
lung haben sollen.
Die Abtautemperatur lässt sich direkt mit einem Anlegefühler
(S5) oder indirekt über die Luftaustrittstemperatur (S4) im Regler
auslesen (Signal vom Abtaufühler).
Vier Relais schalten die gewünschten Funktionen - abhängig von
den gewählten Anwendungen. Folgende Möglichkeiten bestehen:
• Kühlung (Verdichter oder Magentventil)
• Lüfter
• Abtauung
• Rahmenheizung
• Alarm
• Licht
• Kühlung 2 (Verdichter 2 oder Magnetventil 2)
Auf Seite 6 werden die verschiedenen Anwendungen beschrie-
ben.
Vorteile
• Viele vorprogrammierte Anwendungen hinterlegt
• Der Regler verfügt über integrierte kältetechnische Funktionen,
die traditionelle Thermostate und Timer in einem Gerät ersetzen
können.
• Steuerung von zwei Verdichter möglich
• Feste MODBUS Datenkommunikation
• Schnellkonfiguration
• Zwei Temperatursollwerte
• Digitale Eingänge für unterschiedliche Funktionen
• Echtzeituhr mit Gangreserve
• HACCP (Hazard Analysis and Critical Control Points)
- Temperaturüberwachung und Erfassung von Perioden mit zu
hoher Temperatur (siehe auch Seite 21)
- Werkskalibrierung, die eine höhere Messgenauigkeit als im
Standard EN 441-13 festgelegt ohne nachfolgende Kalibrier-
ung (Pt1000-Ohm-Fühler) gewährleistet.
Inhalt
Einführung .......................................................................................................... 2
Wirkungsweise .................................................................................................. 3
Anwendungen................................................................................................... 6
Funktionsübersicht .......................................................................................... 8
Bedienung ........................................................................................................18
2
Manual RS8EQ303 © Danfoss 12-2015
Menüübersicht ................................................................................................20
Bestellung .........................................................................................................23
Anschlüsse ........................................................................................................24
Externes Display..............................................................................................25
Daten ..................................................................................................................26
