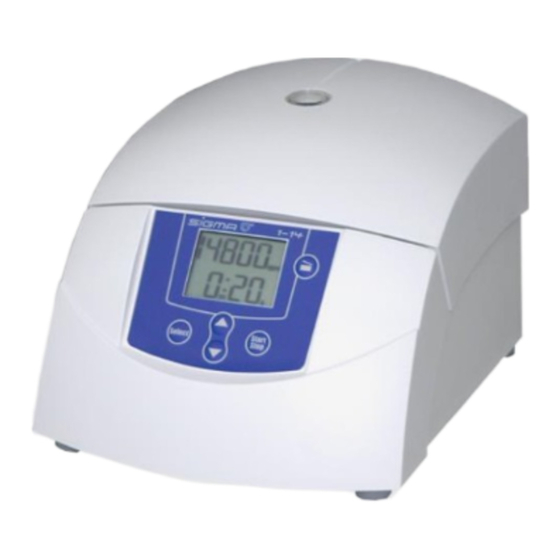

Originalbetriebsanleitung 08/2012 Rev. 3.16 vom 12.02.2018 Sigma 1-14; ; Art.-Nr. 0700001 Sigma 1-14 ab Fabrik-Nr. 146194 Laborzentrifuge Betriebsanleitung Zum späteren Gebrauch aufbewahren!
Seite 2
Laborzentrifuge Sigma 1-14 Version 08/2012, Rev. 3.16 vom 12.02.2018 • sb 2 / 64 Originalbetriebsanleitung, Art.-Nr. 0700001...
Feststoffgemische getrennt werden und somit auch nur für diesen Ver- wendungszweck bestimmt sind. Eine andere oder darüber hinausgehende Benutzung gilt als nicht bestimmungsgemäß. Für hieraus entstehende Schäden haftet die Firma Sigma Laborzentrifugen GmbH nicht. Zur bestimmungsgemäßen Verwendung gehört auch •...
Laborzentrifuge Sigma 1-14 1 Allgemeine Informationen Urheberrecht Das Urheberrecht an dieser Betriebsanleitung verbleibt bei der Firma Sigma Laborzentrifugen GmbH. Diese Betriebsanleitung ist nur für den Betreiber und dessen Personal bestimmt. Sie enthält Vorschriften und Hinweise, die weder vollständig noch teilweise •...
Laborzentrifuge Sigma 1-14 2 Aufbau und Wirkungsweise Wirkungsweise 2.2.1 Prinzip der Zentrifugation Die Zentrifugation ist ein Verfahren zur Trennung von heterogenen Stoff- gemischen (Suspensionen, Emulsionen oder Gasgemischen) in seine Komponenten. Das Stoffgemisch, das auf einer Kreisbahn rotiert, wird hierbei der Zentripetalbeschleunigung ausgesetzt, die um ein Vielfaches größer ist als die Erdbeschleunigung.
Laborzentrifuge Sigma 1-14 2 Aufbau und Wirkungsweise 2.2.2.1 Drehzahl, Radius, Relative Zentrifugalbeschleunigung Die Beschleunigung g, der die Proben ausgesetzt sind, kann durch eine Vergrößerung des Radius in der Rotorkammer und durch die Erhöhung der Drehzahl vergrößert werden. Diese drei Parameter sind voneinander abhängig und über folgende Formel miteinander verknüpft:...
Laborzentrifuge Sigma 1-14 3 Sicherheit Sicherheit Beschilderung des Geräts An allen von Sigma gefertigten Zentrifugentypen werden die nachfolgend beschriebenen Beschilderungen verwendet. Gefährliche elektrische Ein (Netzverbindung) Spannung Heiße Oberfläche Aus (Netzverbindung) Typenschild (s. Kap. 2.1.2 - Vorsicht Quetschgefahr "Typenschild") CE-Zeichen gemäß...
Laborzentrifuge Sigma 1-14 3 Sicherheit Die Sicherheitshinweise an der Zentrifuge sind in lesbarem Zustand zu halten und ggf. zu erneuern. HINWEIS An diesem Zentrifugentyp werden nicht alle Beschilderungen verwendet. HINWEIS Symbol- und Hinweiserklärungen In der Betriebsanleitung werden folgende Benennungen und Zeichen für Gefährdungen verwendet:...
Laborzentrifuge Sigma 1-14 3 Sicherheit Verantwortung des Betreibers Der Betreiber verpflichtet sich, nur geeignetes Personal an der Zentrifuge arbeiten zu lassen (s. Kap. 3.4 - "Bedienpersonal"). Die Zuständigkeiten des Personals für das Bedienen, Warten und Instand- halten sind klar festzulegen.
Laborzentrifuge Sigma 1-14 3 Sicherheit Sicherheitshinweise 3.6.1 Elektrische Sicherheit Zum Schutz vor Stromschlägen ist die Zentrifuge mit einem geerdeten Netzkabel und Netzstecker ausgestattet. Um die Wirksamkeit dieser Sicherheitsfunktion zu gewährleisten, sind folgende Punkte zu beachten: • Sicherstellen, dass die entsprechende Wandsteckdose korrekt ange- schlossen ist.
Laborzentrifuge Sigma 1-14 3 Sicherheit • Zentrifuge bei Funktionsstörungen sofort außer Betrieb nehmen. Störung beseitigen (s. Kap. 7 - "Störungen und Fehlersuche") oder ggf. den Service des Herstellers informieren (s. Kap. 7.3 - "Kontakt im Servicefall"). • Reparaturen nur von autorisiertem Fachpersonal durchführen lassen.
Laborzentrifuge Sigma 1-14 3 Sicherheit 3.6.5 Sicherheitshinweise zur Zentrifugation Die nachfolgenden Hinweise sind vor jeder Zentrifugation zu beachten: • Ordnungsgemäße Aufstellung und korrekten Anschluss der Zentrifuge überprüfen (s. Kap. 5 - "Aufstellung und Anschluss"). • Grundsätzlich einen Sicherheitsbereich von mindestens 30 cm um die Zentrifuge freihalten.
Laborzentrifuge Sigma 1-14 3 Sicherheit 3.6.7 Sicherheit von Rotoren und Zubehör 3.6.7.1 Lebensdauer Rotoren und Zubehör haben eine begrenzte Lebensdauer. • Aus Sicherheitsgründen ist eine regelmäßige Überprüfung (mindestens einmal monatlich) durchzuführen! • Besonderes Augenmerk auf Veränderungen wie Korrosionsbildung, Anrisse, Materialabtragung etc. richten.
Laborzentrifuge Sigma 1-14 3 Sicherheit Sicherheitseinrichtungen 3.7.1 Deckelverriegelung Die Zentrifuge kann nur gestartet werden, wenn der Deckel richtig ge- schlossen ist. Die elektrischen Verriegelungen müssen eingerastet sein. Der Deckel kann erst geöffnet werden, wenn der Rotor stillsteht. Wird der Deckel über die Notentriegelung während des Laufes geöffnet (s.
Laborzentrifuge Sigma 1-14 4 Lagerung und Transport Lagerung und Transport Abmessungen und Gewicht Sigma 1-14 Höhe: 176 mm Höhe bei geöffnetem Deckel: 310 mm Breite: 212 mm Tiefe: 266 mm Gewicht: 6 kg Lagerbedingungen Die Zentrifuge kann in der Originalverpackung bedenkenlos bis zu einem Jahr gelagert werden.
Laborzentrifuge Sigma 1-14 4 Lagerung und Transport Verpackung Die Zentrifuge ist in einem Karton verpackt. • Karton öffnen. • Zubehör entnehmen. • Zentrifuge mit den Schaumstoffteilen aus dem Karton heben. Beim Heben der Zentrifuge grundsätzlich seitlich ansetzen. Die Zentrifuge wiegt ca. 6 kg! VORSICHT •...
Energieversorgung 5.2.1 Anschlussart Die auf dem Typenschild angegebene Betriebsspannung muss mit der örtlichen Versorgungsspannung übereinstimmen! GEFAHR SIGMA Laborzentrifugen sind Geräte der Schutzklasse I. Die Geräte dieser Baureihe haben eine dreiadrige Netzanschlussleitung mit Kaltgerätestecker. 5.2.2 Sicherungen bauseits Die Zentrifuge muss bauseits typisch mit jeweils 16 Amp L oder B abgesichert werden.
Laborzentrifuge Sigma 1-14 6 Betrieb Betrieb Erste Inbetriebnahme • Vor der ersten Inbetriebnahme ist dafür zu sorgen, dass die Zentrifuge ordnungsgemäß aufgestellt und installiert ist (s. Kap. 5 - "Aufstellung und Anschluss"). GEFAHR Einschalten • Netzschalter betätigen. Beim Einschalten der Zentrifuge leuchten kurzzeitig alle Segmente des Displays.
Seite 27
Laborzentrifuge Sigma 1-14 6 Betrieb • Zentrifugendeckel mit der Deckeltaste öffnen. • Rotorbefestigungsmutter von der Motorwelle abschrauben (entgegen dem Uhrzeigersinn). • Rotor von oben senkrecht mit der Mittelbohrung auf die Motorwelle aufsetzen. • Rotorbefestigungsmutter im Uhrzeigersinn mit 3 Nm anziehen. Die Rotorbefestigungsmutter muss mit der Tellerfeder zum Rotor zeigen.
Laborzentrifuge Sigma 1-14 6 Betrieb 6.2.2.2 Einsetzen des Mikrohämatokrittellers Abb. 7: Mikrohämatokritteller (Best.-Nr. 11026) und Ablesekarte (Best.-Nr. 17028) • Rotorbefestigungsmutter von der Motorwelle abschrauben (entgegen dem Uhrzeigersinn). • Den Teller von oben senkrecht mit der Mittelbohrung auf die Motorwelle aufsetzen.
Laborzentrifuge Sigma 1-14 6 Betrieb Auswertung • Ablesescheibe auf den Mikrohämatokritteller aufsetzen. • Durch Verdrehen der Ablesescheibe und Feineinstellung mittels des zentralen Exzenters werden der O-Punkt und der maximale Flüssigkeitspunkt in den Kapillaren fixiert. So kann der Prozentsatz abgelesen werden.
Laborzentrifuge Sigma 1-14 6 Betrieb Steuerung "Spincontrol Basic" 6.3.1 Bedienoberfläche 1 Display 2 Select-Taste 3 Pfeiltasten 4 Decketaste 5 Start/Stopp-Taste Abb. 10: Bedienoberfläche Über die Bedienoberfläche wird die Zentrifuge direkt in Betrieb gesetzt. Beim Einschalten der Zentrifuge leuchten kurzzeitig alle Segmente des Displays.
Laborzentrifuge Sigma 1-14 6 Betrieb 6.3.3 Starten einer Zentrifugation Die Zentrifuge ist betriebsbereit, wenn der Netzschalter eingeschaltet und der Deckel geschlossen ist. • Start/Stopp-Taste drücken, um einen Lauf zu starten. 6.3.4 Unterbrechen einer Zentrifugation • Start/Stopp-Taste drücken, um einen Lauf zu unterbrechen.
Laborzentrifuge Sigma 1-14 6 Betrieb 6.3.7 Laufzeit In der mittleren Zeile des Displays wird die vorgewählte Gesamtlaufzeit angezeigt. Während des Zentrifugenlaufs wird die Restlaufzeit angezeigt. Die Laufzeit der Zentrifuge lässt sich in Sekunden-Intervallen bis 99 Minuten und 59 Sekunden einstellen.
Laborzentrifuge Sigma 1-14 6 Betrieb 6.3.7.3 Dauerbetrieb Beim Dauerbetrieb ist die Laufzeit der Zentrifuge unbegrenzt und muss manuell abgebrochen werden. Die Zentrifuge beschleunigt während des Dauerbetriebs bis zur eingestellten Drehzahl. • Zum Aktivieren des Dauerbetriebs die Select-Taste drücken, bis die Zeiteinheit in der Anzeige blinkt.
Laborzentrifuge Sigma 1-14 6 Betrieb 6.3.9 Rotorauswahl In der Werkseinstellung ist der Rotor 12084 vorgewählt. Wird ein anderer Rotor eingesetzt, muss die Konfiguration angepasst werden, damit die vorgegebene maximale Drehzahl erreicht werden kann. • Zur Auswahl eines Rotors die Select-Taste drücken und gedrückt halten.
Laborzentrifuge Sigma 1-14 7 Störungen und Fehlersuche Störungen und Fehlersuche Allgemeine Störungen Störungen werden als Fehlermeldung mit einer Nummer im Drehzahl-/RZB- Display angezeigt. Bei einem schwerwiegenden Fehler (z.B. Defekt des Deckelschlosses) läuft eine Sicherheitszeit ab, die im Display heruntergezählt wird. Während dieser Zeit blinken "ERR"...
Laborzentrifuge Sigma 1-14 7 Störungen und Fehlersuche 7.1.1 Notentriegelung Bei z. B. Stromausfall besteht die Möglichkeit, den Zentrifugendeckel manuell mit einem Steckschlüssel (Best.-Nr. 930 014, im Lieferumfang enthalten) zu öffnen. Die Öffnung befindet sich am Bodenblech im linken vorderen Viertel.
Tel. +49 (0) 55 22 / 50 07-44 44 E-mail: support.lab@sigma-zentrifugen.de außerhalb Deutschlands: Setzen Sie sich mit unserer Vertretung Ihres Landes in Verbindung. Die Adresse finden Sie unter www.sigma-zentrifugen.de [Vertriebspartner] • Bei Inanspruchnahme des Kundendienstes stets den Zentrifugentyp und die Fabriknummer angeben.
Laborzentrifuge Sigma 1-14 8 Wartung und Instandhaltung Wartung und Instandhaltung Zentrifuge, Rotor und Zubehör sind hohen mechanischen Belastungen aus- gesetzt. Eine sorgfältige Pflege durch den Benutzer verlängert die Lebens- dauer und verhindert den vorzeitigen Ausfall. Kommt es wegen mangelnder Pflege zu Korrosionsbildung oder Folgeschäden, kann beim Hersteller kein Garantieanspruch und keine...
Laborzentrifuge Sigma 1-14 8 Wartung und Instandhaltung 8.1.2 Zubehör Die besonderen Vorsichtsmaßnahmen bei der Pflege des Zubehörs sind unbedingt zu beachten. Es handelt sich hierbei um Maßnahmen zur Wahrung der Betriebssicher- heit! VORSICHT • Flüssigkeiten, die Korrosion verursachen können, müssen unverzüglich von Rotor, Becher und Zubehör unter fließendem Wasser abgespült...
Laborzentrifuge Sigma 1-14 8 Wartung und Instandhaltung 8.1.3 Rotoren Die Rotoren sind mit höchster Präzision gefertigt, um den ständigen hohen Belastungen ihres Einsatzbereiches bei hohen Schwerefeldern widerstehen zu können. Chemische Reaktionen sowie Druckkorrosion (Kombination von wechselndem Druck und chemischer Reaktion) können das Gefüge der Metalle angreifen bzw.
Laborzentrifuge Sigma 1-14 8 Wartung und Instandhaltung 8.1.5 Glasbruch Bei Glasbruch müssen sämtliche Splitter sofort und vollständig (z.B. mit einem Staubsauger) entfernt werden. Gummieinsätze müssen erneuert werden, da auch nach gründlicher Reinigung nicht alle Glaspartikel entfernt werden können. VORSICHT Glassplitter beschädigen die Oberflächen-Beschichtung (z.B.
Laborzentrifuge Sigma 1-14 8 Wartung und Instandhaltung 8.2.1 Autoklavieren Die Lebensdauer des Zubehörs hängt primär von der Häufigkeit des Auto- klavierens und der Benutzung ab. • Zubehör bei ersten Anzeichen farblicher Veränderungen, Strukturver- änderungen, Undichtigkeiten etc. unverzüglich austauschen. •...
Laborzentrifuge Sigma 1-14 8 Wartung und Instandhaltung Instandhaltungsarbeiten Bei Instandhaltungsarbeiten, die die Entfernung der Verkleidung erfordern, besteht die Gefahr eines elektrischen Schlags oder mechanischer Verletzungen. Solche Arbeiten sind ausschließlich qualifiziertem Fachpersonal vorbehalten. GEFAHR Die Zentrifuge ist hohen mechanischen Belastungen ausgesetzt. Um der starken Beanspruchung standzuhalten, werden bei der Fertigung hoch- wertige Bauteile eingesetzt.
Seite 45
Laborzentrifuge Sigma 1-14 8 Wartung und Instandhaltung Wartungsvertrag für Sigma Zentrifugen Mit dem Wartungsvertrag bietet die Firma Sigma Laborzentrifugen GmbH eine Dienstleistung an, die über die Pflege und Wartung des Anwenders hinaus einen zuverlässigen Betrieb der Zentrifuge gewährleistet. Eine vertragliche Wartung durch unserer Serviceteam beinhaltet die Inspektion der Sigma Laborzentrifugen gemäß...
Laborzentrifuge Sigma 1-14 8 Wartung und Instandhaltung Rücksendung defekter Teile Trotz aller Sorgfalt bei der Fertigung unserer Produkte ist es hin und wieder notwendig, das Gerät oder ein Zubehörteil an den Hersteller zurückzu- senden. Um eine Rücksendung von Zentrifugen, Ersatzteilen oder Zubehör zügig und wirtschaftlich bearbeiten zu können, benötigen wir vollständige und...
Seite 47
Neuverpackung für den Rücktransport zu Ihren Lasten. HINWEIS Die Formulare stehen online als Formular-Download zur Verfügung unter www.sigma-zentrifugen.de [Service] [Instandsetzung und Reparatur]. Version 08/2012, Rev. 3.16 vom 12.02.2018 • sb 47 / 64 Originalbetriebsanleitung, Art.-Nr. 0700001...
Entsorgung Entsorgung der Zentrifuge • Sigma Zentrifugen sind gemäß Richtlinie 2002/96/EG mit nebenstehen- dem Symbol gekennzeichnet. Es bedeutet, dass das Gerät nicht mit dem Hausmüll entsorgt werden darf. • Die Firma Sigma Laborzentrifugen GmbH nimmt diese Zentrifugen kostenfrei zurück.
Laborzentrifuge Sigma 1-14 10 Technische Daten 10.2 Technische Dokumentation Aus Umweltschutzgründen sind die technische Dokumentation dieser Zentrifuge (z.B. Schaltbilder) sowie die Sicherheitsdatenblätter der Her- steller für z.B. Schmierstoffe oder Kältemittel dieser Betriebsanleitung nicht beigefügt. Die Unterlagen können über unsere Serviceabteilung anfordert werden.
Laborzentrifuge Sigma 1-14 11 Anhang 11.1.1 Radien der Rotoren Die Angaben zum Radius in der Zubehörtabelle beziehen sich auf die dargestellten Werte des jeweiligen Rotors. Die Berechnung des Radius ist in Kapitel 2.2.2.1 - "Drehzahl, Radius, Relative Zentrifugalbeschleunigung" beschrieben. Abb. 13: Minimal- und Maximalradius eines Winkelrotors Abb.
Laborzentrifuge Sigma 1-14 11 Anhang 11.3 Tabelle: Lebensdauer von Rotoren und Zubehör Rotoren und Zubehör mit abweichender Lebensdauer Sind keine abweichenden Angaben vorhanden, müssen Rotor und Becher nach 10 Jahren durch den Hersteller überprüft werden. Nach 50.000 Zyklen ist der Rotor aus Sicherheitsgründen zu verschrotten.
Laborzentrifuge Sigma 1-14 11 Anhang 11.4 Beständigkeitstabelle Die Angaben beziehen sich auf Beständigkeiten bei 20°C. HINWEIS – keine Angabe sehr gut beständig gut beständig bedingt beständig unbeständig Medium Formel Acetaldehyd Acetamid gesättigt Aceton Acrylnitril Allylalkohol Aluminiumchlorid AlCl gesättigt Aluminiumsulfat Ameisensäure...
Seite 56
Laborzentrifuge Sigma 1-14 11 Anhang – keine Angabe sehr gut beständig gut beständig bedingt beständig unbeständig Medium Formel Chromalaun KCr(SO gesättigt Chromsäure Cyclohexanol Decan Dichlormethan – Dieselöl Dimethylanilin Dimethylformamid (DMF) Dimethylsulfoxid (DMSO) Dioxan Eisen-(II)-chlorid FeCl gesättigt Essigsäure Essigsäure Essigsäuremethylester Ethanol...
Seite 57
Laborzentrifuge Sigma 1-14 11 Anhang – keine Angabe sehr gut beständig gut beständig bedingt beständig unbeständig Medium Formel Kaliumpermanganat KMnO Kupfersulfat CuSO x 5H Magnesiumchlorid MgCl Methanol Methylethylketon (MEK) Milchsäure – Mineralöl Natriumbisulfit NaHSO Natriumcarbonat Natriumchlorid NaCl Natriumhydroxid NaOH Natriumhydroxid...
Seite 58
Laborzentrifuge Sigma 1-14 11 Anhang – keine Angabe sehr gut beständig gut beständig bedingt beständig unbeständig Medium Formel Schwefelsäure Schwefelsäure rauchend Schwefelwasserstoff Silbernitrat AgNO Styrol – Talg Tetrachlorkohlenstoff (TETRA) Tetrahydrofuran (THF) Tetrahydronaphtalin Thionylchlorid Toluol – Transformatorenöl Trichlorethan – Urin –...
Laborzentrifuge Sigma 1-14 Index 12 Index Abholauftrag ..........47 Das Deckelschloss ist nicht korrekt geschlossen ........... 35 Abmessungen und Gewicht ....... 23 Dauerbetrieb ..........33 Abweichende Lebensdauer von Rotoren und Zubehör ..........21 Dauertemperaturbeständigkeit ....42 Adapter ............40 Deckel lässt sich nicht öffnen ..... 35 Allgemeine Geschäftsbedingungen ....
Seite 62
Laborzentrifuge Sigma 1-14 Index Erste Inbetriebnahme ......... 26 Korrosionsspuren ........18 Explosive Substanzen ........ 19 Kostenvoranschlag ........46 Kunststoffzubehör, Reinigung und Pflege .. 40 Kurzzeitbetrieb ........... 32 Fabriknummer ........ 12, 38, 44 Farbliche Veränderungen ......43 Fehler im EEPROM ........37 Lagerbedingungen ........
Seite 63
Laborzentrifuge Sigma 1-14 Index Pathogene Substanzen ....19, 39, 42 Sicherheitseinrichtungen ......22 Pflege durch den Benutzer ......39 Sicherheitshinweise zur Zentrifugation ..20 Prinzip der Zentrifugation ......13 Sicherungen ..........25 Prozessfehler ..........37 Softstart- und Softstop-Funktionen ..... 33 Sonneneinstrahlung ........
Seite 64
Index Unmittelbare drohende Gefahr ....16 Unterbrechen einer Zentrifugation ....31 Wartungsarbeiten........39 Unterbrechen eines Bremsvorgangs ..31 Wartungsvertrag für Sigma Zentrifugen ..45 Unwucht ..........29, 37 Wichtige Sachverhalte ....... 16 Unwuchtfehler ..........37 Wirkungsweise ........... 13 Urheberrecht ..........10 UV-Strahlung ........
