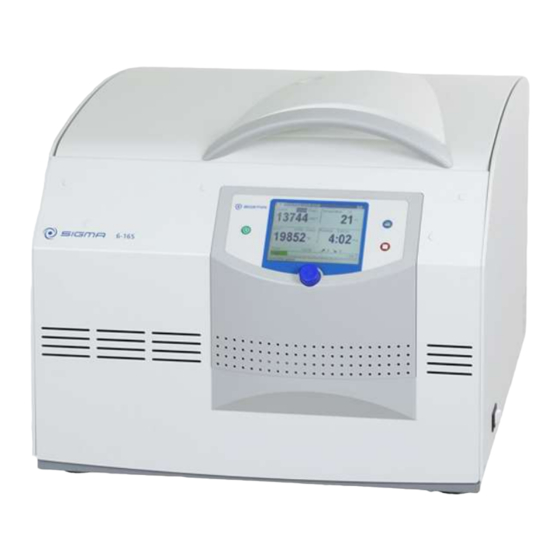

Sigma 6-16S Betriebsanleitung
  1. Anleitungen
  2. Marken
  3. Sigma Anleitungen
  4. Laborzubehör & Laborgeräte
  5. 6-16S
  6. Betriebsanleitung

Sigma 6-16S Betriebsanleitung

Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Quicklinks

Diese Anleitung herunterladen

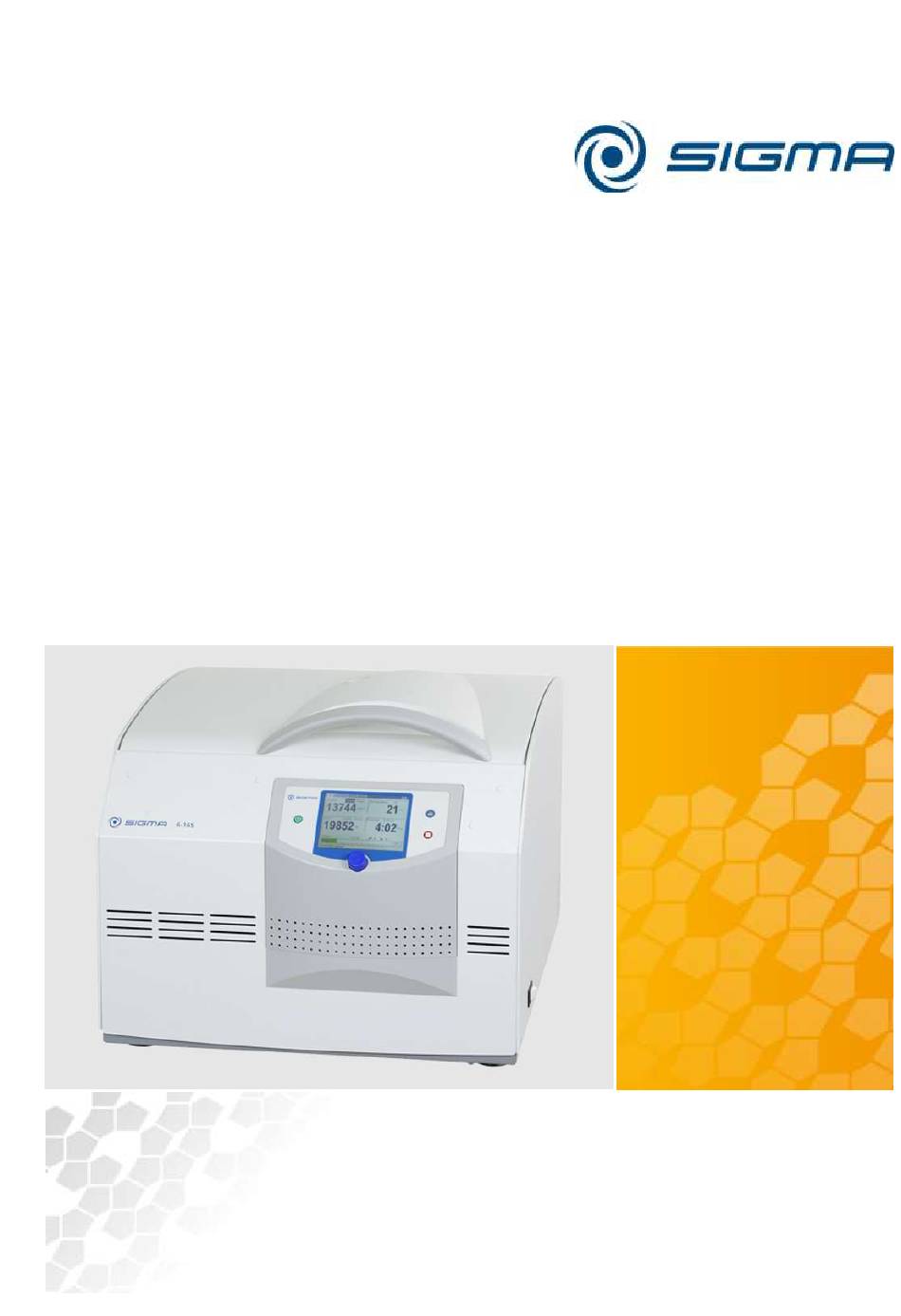

Originalbetriebsanleitung
sb
07/2012
Rev. 1.19 vom 21.03.2019
Sigma 6-16S; ;
Art.-Nr. 0702001
Sigma 6-16S
ab Fabrik-Nr. 147414
Laborzentrifuge
Betriebsanleitung
Zum späteren Gebrauch aufbewahren!
