Montageanleitung

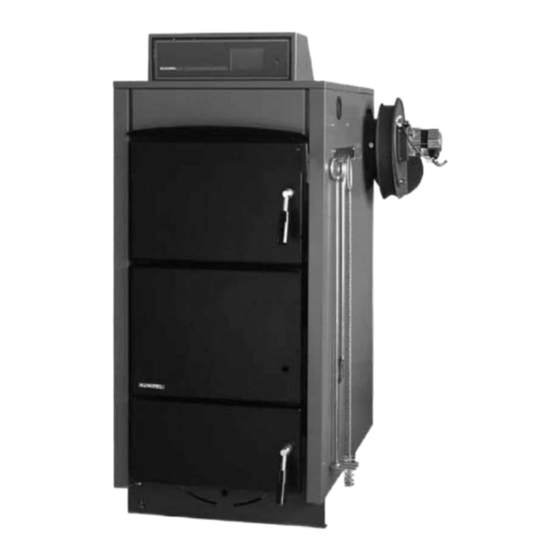

KÜNZEL -
Holzvergaser-Heizkessel
HV / HV-S

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für kunzel HV

Inhaltszusammenfassung für kunzel HV

  • Seite 1 Montageanleitung KÜNZEL - Holzvergaser-Heizkessel HV / HV-S...
  • Seite 2 Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 Technische Änderungen vorbehalten...

  • Seite 3: Inhaltsverzeichnis

    Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 Inhaltsverzeichnis 1 Montageanleitung Holzvergaserkessel 1.1 Allgemeine Hinweise zur Montage 1.2 Elektroanschluss 1.3 Schornsteinanschluss 1.4 Montage des Schaltfeldes 1.5 Der Heizungsanschluss 1.6 Einbauanleitung für Umschaltventil und Heizungsmischer 1.7 KÜNZEL-Thermomix 2 Systemvorschläge für Holzheizungsanlagen 2.1 Holzheizungsanlage mit Kombipufferspeicher nach Anlagenvorschlag A...
  • Seite 4 Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 Wichtig! Diese Bedienungsanleitung enthält wichtige Informationen für den Betreiber. Der Kessel muss fachgerecht installiert und betrieben werden, um mögliche Unfälle zu vermeiden. Machen Sie sich mit dem Inhalt dieser Betriebsanleitung vor der Installation und der Inbetriebnahme des Kessels vertraut.

  • Seite 5: Montageanleitung Holzvergaserkessel

    Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 1 Montageanleitung Holzvergaserkessel 1.1 Allgemeine Hinweise zur Montage Der KÜNZEL–Holzvergaser–Heizkessel ist baumustergeprüft (DIN K 2106/90) und entspricht der BImSchV. Vor der Montage des Holzvergaser–Heizkessels muss die Zustimmung des zuständigen Schornsteinfeger- meisters eingeholt werden.

  • Seite 6: Der Zugbegrenzer (Nur Hv)

    Holen Sie bitte vor der Installation die Genehmigung Ihres zuständigen Schornsteinfegermeisters ein. 1.3.1 Der Zugbegrenzer (nur HV) Der KÜNZEL–Holzvergaser–Heizkessel HV ist mit einem Zugbegrenzer ausgerüstet, so dass dieser nicht extra am Schornstein montiert werden muss. Der Zugbegrenzer ist im Auslieferungszustand geschlossen und sollte so eingestellt werden, dass der wirksame Zug zwischen 10 Pa und 18 Pa liegt.

  • Seite 7: Der Heizungsanschluss

    Gefahr von Überhitzung und Schwelbrand im Kessel! Der Holzvergaser–Heizkessel HV darf nur mit einem Pufferspeicher von mindestens 12 Litern pro Liter Füll- raum bzw. mindestens 55 Litern, besser jedoch 75 oder 100 Litern, pro Kilowatt Kesselleistung betrieben werden.

  • Seite 8: Offene Heizungsanlagen

    Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 NW 20 betragen. Die Sicherheitsleitung muss mindestens NW 25 haben und von der höchsten Stelle des Kessels abgehen. Den Abfluss muss man frei beobachten können. Die Sicherheitsleitung sollte möglichst kurz sein.

  • Seite 9: Einbauanleitung Für Umschaltventil Und Heizungsmischer

    Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 Abbildung 3: Anlage mit offenem Ausdehnungsgefäß Das Ausdehnungsgefäß sowie alle Leitungen zum Gefäß sind gegen Einfrieren zu schützen. Für die Ermittlung der richtigen Größe des Ausdehnungsgefäßes wird ein Mindestvolumen von 8-10% des Anlagenvolumens veranschlagt.
  • Seite 10 Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 Abbildung 5: Der Mischer in Stellung „Durchgang Rücklauf“ Abbildung 6: Der Mischer in einer Zwischenstellung Der Mischer D 25 S wird für zwei Funktionen eingesetzt: 1. Als Umschaltventil 2. Als Heizungsmischer Das Umschaltventil hat in den Anlagenvorschlägen von Künzel Heiztechnik GmbH die Aufgabe, die Was-...
  • Seite 11 Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 Abbildung 7: Der Mischer D 25 S Abbildung 8: Der Mischer zerlegt Achtung: Vergewissern Sie sich vor dem Einbau des Mischers von der richtigen Stellung des Mischerkükens, da es sonst zu Fehlfunktionen der Anlage kommen kann (s. hierzu Abb. 9).
  • Seite 12 Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 Um das Mischerküken in die richtige Stellung zu bringen, werden zuerst der schwarze Handbetätigungs- griff, das rote Anzeigeschild und zuletzt, wenn notwendig, der Mischerdeckel demontiert. Achten Sie darauf, dass der Mischerdeckel nur in der Originallage oder um 90° im Uhrzeigersinn gedreht eingebaut werden kann.
  • Seite 13 Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 Der Stellmotor der Baureihe NR24 Abbildung 11: Der Mischermotor (Abb. ähnlich) Abbildung 12: Der Mischer mit Antriebsstutzen (Abb. ähnlich) Abbildung 13: Der Mischermotor fertig montiert (Abb. ähnlich) Technische Änderungen vorbehalten...

  • Seite 14: Künzel-Thermomix

    Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 Der Motor hat einen Stellwinkel von 90° und befindet sich im Lieferzustand in der Mittelstellung. Bringen Sie den Heizungsmischer nach der richtigen Einstellung des Mischerkükens in die Mittelstel lung, demontieren Sie den Handbetätigungshebel und montieren Sie nun den Antriebsstutzen und die...

  • Seite 15: Systemvorschläge Für Holzheizungsanlagen

    Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 Die Funktion der Rücklaufanhebung ist durch ein fest eingebautes Thermometer zwischen Kessel und Rücklaufanhebung zu überwachen. Abbildung 15: Anlagenschema (Beispiel) Wartung: Einmal im Jahr muss das Ventil geöffnet und gereinigt werden. Die Dehnpatrone sollte nach 5 Jahren vorsorglich erneuert werden.
  • Seite 16 Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 Für Funktionsprobleme, die aus der Verwendung von anderen als Original-Bauteilen der Künzel Heiztech- nik GmbH resultieren, übernehmen wir keine Haftung. Dieses gilt im besonderen für Steuerungen anderer Hersteller. Ebenfalls übernehmen wir für Hydraulikprobleme, die sich aus den bauseitigen Verhältnissen ergeben, keine Haftung.

  • Seite 17: Holzheizungsanlage Mit Kombipufferspeicher Nach Anlagenvorschlag A

    Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 2.1 Holzheizungsanlage mit Kombipufferspeicher nach Anlagenvorschlag A Die Anlagenvorschläge nach Bild A1 ermöglichen den Bau einer günstigen und platzspa renden Holzhei- zungsanlage mit ungeregelter Brauchwasserbereitung. Funktionsbeschreibung: Damit der Holzvergaser–Heizkessel wirksam vor übermäßig starker Verteerung und Korrosion geschützt wird, ist es notwendig, dass der Kessel so schnell wie möglich auf eine ausreichend hohe Betriebstem-...
  • Seite 18 Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 gestimmt sind. Lesen Sie dazu den Abschnitt „Auslegung der Kesselkreispumpe“ in der Bedienungsnalei- tung. Wir empfehlen, das Thermomix–Ventil und die Pufferspeicher allseitig absperrbar einzubauen, um eine einfache Wartung der Anlage zu ermöglichen.
  • Seite 19 Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 Abbildung 17: Anlagenvorschlag A Bild 2: Holzheizungsanlage mit Pufferreihenschaltung Abbildung 18: Anlagenvorschlag A Bild 3: Holzheizungsanlage mit Pufferreihenschaltung und Heizungsregelung Technische Änderungen vorbehalten...

  • Seite 20: Kombinierte Holz-Öl-/ Gasheizungsanlage Mit Pufferspeicher Nach Anlagenvorschlag C

    Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 Elektroplan: Abbildung 19: Elektroplan Anlagenvorschlag A 2.2 Kombinierte Holz-Öl-/ Gasheizungsanlage mit Pufferspeicher nach Anlagen- vorschlag C Dieser Anlagenvorschlag ermöglicht den Bau einer günstigen und platzsparenden kombinierten Holz– Öl– / Gasheizungsanlage mit separater, gesteuerter Brauchwasserbereitung.
  • Seite 21 Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 „Ausbrandzeit“ nicht wieder über die Pumpen–Einschalt–Temperatur steigt, geht der Holzvergaser–Heiz- kessel in den Pufferbetrieb über. Das Umschaltventil bleibt nun solange in der Stellung „Holz“ bis die obere Puffertemperatur unter die Um- schalttemperatur gesunken ist.
  • Seite 22 Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 Hydraulikpläne: Abbildung 20: Anlagenvorschlag C Bild 1: Holz-Öl-Heizungsanlage mit separatem Boiler Abbildung 21: Anlagenvorschlag C Bild 2: Holz-Öl-Heizungsanlage mit separatem Boiler und Puffer- reihenschaltung Technische Änderungen vorbehalten...

  • Seite 23: Kombinierte Holz-Öl-/ Gasheizungsanlage Mit Kombipuffer Nach Anlagenvorschlag D

    Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 Elektroplan: Abbildung 22: Elektroplan Anlagenvorschlag C 2.3 Kombinierte Holz-Öl-/ Gasheizungsanlage mit Kombipuffer nach Anlagenvor- schlag D Dieser Anlagenvorschlag ermöglicht den Bau einer günstigen und platzsparenden kombinierten Holz– Öl– / Gasheizungsanlage mit nicht gesteuerter Brauchwasserbereitung.
  • Seite 24 Jeder Kessel benötigt demnach seine eigene „Ladepum pe“. Im Heizbetrieb muss die Ölkesselpumpe immer dann laufen, wenn der Ölkessel freigeschaltet ist. Sie wird daher am Holzkesselschaltfeld an den Kontakt „Umschaltventil“ angeschlossen. Es ist die Phase zu benutzen, die Strom hat, wenn der HV „kalt“ ist.
  • Seite 25 Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 Allgemeine Informationen: Achtung: Bei Anlagen nach Bild D2 kann der zusätzliche Pufferspeicher im Sommerbetrieb nicht für die Brauchwasserbereitung genutzt werden. Für den Warmwasseranschluss an den Kombipuffer (8) muss das Frischwasser-Mischventil von Kün- zel Heiztechnik GmbH (41) benutzt werden, er enthält alle notwendigen Bauteile.
  • Seite 26 Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 Abbildung 24: Anlagenvorschlag D Bild 2: Holz-Öl-Heizung mit Kombipufferreichenschaltung Elektroplan: Abbildung 25: Elektroplan Anlagenvorschlag D Technische Änderungen vorbehalten...

  • Seite 27: Kombinierte Holz-Öl-/ Gasheizungsanlage Mit Pufferspeicher Nach Anlagenvorschlag F

    Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 2.5 Kombinierte Holz-Öl-/ Gasheizungsanlage mit Pufferspeicher nach Anlagen- vorschlag F Dieser Anlagenvorschlag ermöglicht den Bau einer günstigen und platzsparenden kombinierten Holz– Öl– / Gasheizungsanlage mit separatem, gesteuertem Brauchwasserbereiter. Mit diesem Systemvorschlag kann die Pufferkapazität besser ausgenutzt werden.
  • Seite 28 Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 Sonderanlage 10 ausgeführt werden. Die Boilerladepumpe (20) darf nicht zu groß gewählt werden. Es genügt eine kleine Zirkulationspumpe (z.B. Grundfos UPS 25–20). Während der Boilerladung soll der Pufferspeicher nicht rückwärts durch spült werden, solange der Holzkessel voll in Betrieb ist.
  • Seite 29 Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 Abbildung 27: Anlagenvorschlag F Bild 2: Holz-Öl-Heizungsanlage mit nebenstehendem Ölkessel, Puffer- reihenschaltung und separatem Boiler Elektroplan: Abbildung 28: Elektroplan Anlagenvorschlag F Technische Änderungen vorbehalten...

  • Seite 30: Holzheizungsanlage Mit Pufferspeicher Und Brauchwasserboiler Nach Anlagenvorschlag G

    Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 Holzheizungsanlage mit Pufferspeicher und Brauchwasserboiler nach Anlagenvorschlag G Mit dem Systemvorschlag nach Anlagenvorschlag G kann die Pufferkapazität besser ausgenutzt werden als bei den Anlagen nach Anlagenvorschlag A. Weiterhin wird durch die räumliche Trennung von Brauch- wasserspeicher und Pufferspeicher ein hö...

  • Seite 31: Anlagenvorschlag G Mit Regelung Bd 600

    Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 speicher. In diesen Fällen muss ein Magnetventil in die Boilerladeleitung eingebaut werden, das parallel mit der Boilerladepumpe geschaltet wird. Das Magnetventil ist bauseits zu stellen. 2.6.4 Anlagenvorschlag G mit Regelung BD 600 Anstelle des Automix-Ventils kann auch eine witterungsgeführte Heizungsregelung BD 600 in einem Wand-...
  • Seite 32 Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 Abbildung 30: Anlagenvorschlag G Bild 2: Holzheizungsanlage mit Pufferspeicherreihenschaltung und nebenstehendem Brauchwasserbereiter Abbildung 31: Anlagenvorschlag G Bild 3: Anlagenvorschlag G2 mit Heizungsregelung Typ E 23 B / E 233 B...
  • Seite 33 Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 2.6.6 Elektroplan Abbildung 32: Anlagenvorschlag G Elektroplan mit Automix Technische Änderungen vorbehalten...

  • Seite 34: Sonderanlagen

    Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 Abbildung 33: Anlagenvorschlag G Elektroplan mit Regelung BD 600 3 Sonderanlagen Hier finden Sie bewährte Hydraulik-Vorschläge mit Fremdkesseln und Brennwertgeräten. Für ein reibungs- loses Zusammenspiel können wir daher keine Garantie übernehmen. Bei Problemen mit Fremdteilen wen- den Sie sich bitte an den entsprechenden Hersteller.

  • Seite 35: Sonderanlage 1: Holzvergaser Und Gastherme

    Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 3.1 Sonderanlage 1: Holzvergaser und Gastherme Die Sonderanlage 1 stellt eine einfache Möglichkeit dar, eine Holzheizung mit einer Gastherme zu kombi- nieren. Neben den Hinweisen und der Funktionsbeschreibung, die für die Anlagen zum Anlagenvorschlag C gelten, ist bei diesen Anlagen zusätzlich noch folgendes zu beachten: Ist die Regelung der Gastherme nicht in der...
  • Seite 36 Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 Abbildung 34: Sonderanlage 1: Wechselseitige Holz-Gasheizung mit Therme und nebenstehendem Boiler Abbildung 35: Elektroplan zu Sonderanlage 1 Technische Änderungen vorbehalten...

  • Seite 37: Sonderanlage 4: Holzvergaser Und Gaskombitherme

    Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 3.3 Sonderanlage 4: Holzvergaser und Gaskombitherme Die Sonderanlage 4 stellt eine einfache Möglichkeit dar, eine Holzheizung mit einer Gaskombitherme zu kombinieren. Neben den Hinweisen und Funktionsbeschreibungen, die für die Anlagen zum Anlagenvorschlag C gelten, bei diesen Anlagen zusätzlich noch folgendes zu beachten: Ist die Regelung der Gastherme nicht in der...
  • Seite 38 Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 Abbildung 36: Sonderanlage 4: Holzheizungsanlage mit Kombitherme und Heizungselektronik Abbildung 37: Elektroplan zu Sonderanlage 4 Technische Änderungen vorbehalten...

  • Seite 39: Sonderanlage 5: Holzvergaser, Gaskombitherme Und Automix

    Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 3.4 Sonderanlage 5: Holzvergaser, Gaskombitherme und Automix Die Sonderanlage 5 stellt eine einfache Möglichkeit dar, eine Holzheizung mit einer Gaskombitherme zu kombinieren. Neben den Hinweisen, die für die Anlagen zum Anlagenvorschlag C gelten, ist bei diesen Anlagen zusätz- lich noch folgendes zu beachten: Ist die Regelung der Gastherme nicht in der Lage einen Mischer anzusteuern, kann diese nicht für die Anla-...
  • Seite 40 Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 Abbildung 38: Sonderanlage 5: Holzheizungsanlage mit Kombitherme und Automix Abbildung 39: Elektroplan Sonderanlage 5 Technische Änderungen vorbehalten...

  • Seite 41: Sonderanlage 6: Holzvergaser, Kombipuffer Und Gastherme

    Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 3.5 Sonderanlage 6: Holzvergaser, Kombipuffer und Gastherme Diese Anlage stellt eine einfache Möglichkeit dar, eine Holzheizung mit einer Gastherme zu kombi nieren. Neben den Hinweisen und Funktionsbeschreibungen, die für die anderen Anlagen zum Anlagenvorschlag D gelten, ist bei diesen Anlagen zusätzlich noch folgendes zu beachten:...

  • Seite 42: Sonderanlagen 8 / 8A Und 9: Holzvergaser Mit Solarunterstützung

    Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 Abbildung 41: Elektroschaltplan zu Sonderanlage 6 3.6 Sonderanlagen 8 / 8a und 9: Holzvergaser mit Solarunterstützung Sonderanlage 8: Sonderanlage 8a: Diese Anlagen stellen eine Möglichkeit dar, eine Holz– /Ölheizungsan- lage mit solarer Brauchwasserbereitung zu realisieren.
  • Seite 43 Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 Abbildung 42: Sonderanlage 8: Holz-Öl-Heizungsanlage mit nebenstehendem Boiler und solarer Brauchwasserbereitung Abbildung 43: Sonderanlage 8a: Holz-Öl-Heizungsanlage mit nebenstehendem Boiler und solarer Brauchwasserbereitung Technische Änderungen vorbehalten...

  • Seite 44: Sonderanlagen 10 Und 11: Holzvergaser Und Ölkessel Im Parallelbetrieb

    Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 Sonderanlage 9: Diese Anlage stellt eine Möglichkeit dar, eine Holz–/Ölheizungsanlage mit solarer Zusatzheizung zu reali- sieren. Die Kombipuffer haben jeweils eine bestimmte Solarheizfläche. Die Solaranlage muss dahingehend ausgelegt werden.
  • Seite 45 Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 Abbildung 45: Sonderanlage 10: Holz-Öl-Heizungsanlage mit nebenstehendem Boiler für Parallelbetrieb Abbildung 46: Sonderanlage 11: Holz-Öl-Heizungsanlage mit separatem Boiler, für Parallelbetrieb geeignet Technische Änderungen vorbehalten...

  • Seite 46: Sonderanlage 13: Holzvergaser Und Gastherme Im Parallelbetrieb

    Künzel Heiztechnik GmbH Montageanleitung HV / HV-S Stand 9. Februar 2014 Abbildung 47: Elektroschaltplan zu den Sonderanlagen 10 und 11 3.8 Sonderanlage 13: Holzvergaser und Gastherme im Parallelbetrieb Die Sonderanlage 13 stellt eine einfache Möglichkeit dar, eine Holzheizung mit einer Gastherme zu kombi- nieren.

  • Seite 47: Technische Daten

    Der Elektroanschluss erfolgt nach dem gleichen Schaltplan wie Sonderanlage 1. Abbildung 48: Sonderanlage 13: Holz-Gas-Heizungsanlage mit separatem Boiler für Parallelbetrieb geeignet. 4. Technische Daten Eine genaue Aufstellung der Technischen Daten finden Sie in der Bedienungsanleitung, die dem KÜNZEL- Holzvergaserkessel HV / HV-S beiliegt. Technische Änderungen vorbehalten...
