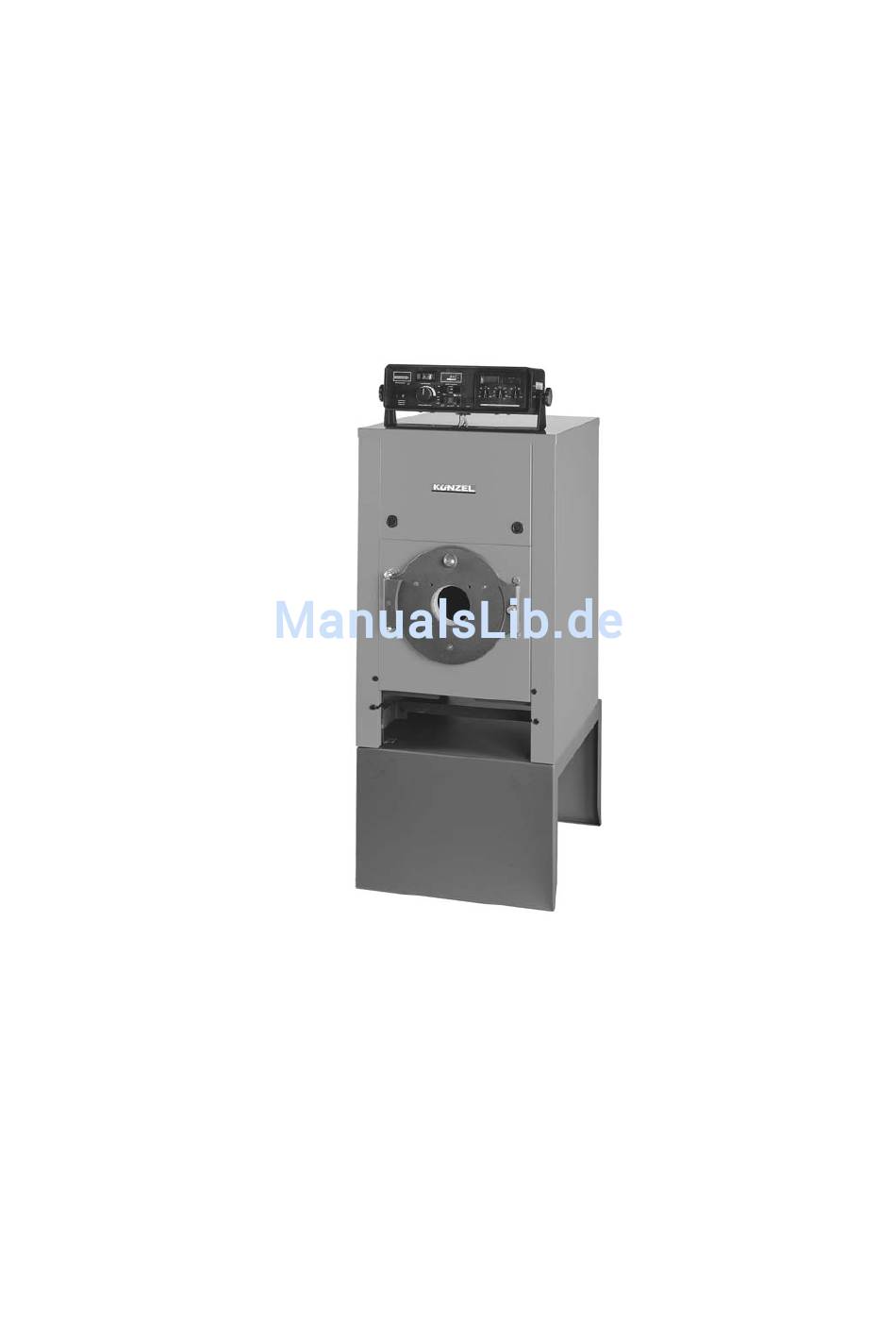

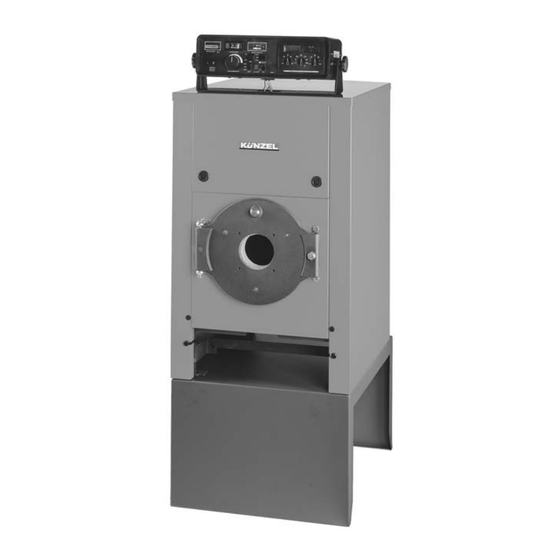

- Seite 1 Betriebs– und Montageanleitung Öl– Gaskessel RL Kombikessel HV–RL Paul Künzel GmbH Ohlrattweg 5 25497 Prisdorf 1. März 2004...
-
Seite 3: Inhaltsverzeichnis
Inhaltsverzeichnis 1 Anlieferung 2 Zubehör 3 Montage 4 Schornsteinanschluß 5 Brenner 6 Die Luftzufuhr 7 Der Brennstoff 8 Der Brennstoffanschluß Der Gasanschluß ........Der Ölanschluß... -
Seite 4: Anlieferung
• Heizungselektronik für Außensteuerung E23B (Boiler) Art.-Nr. 120268 • Heizungselektronik für Außensteuerung E233B (Boiler) Art.-Nr. 120269 3 Montage Der KÜNZEL–RL–Kessel ist Baumustergeprüft (CE–0032 AT KD 0690) und entspricht der BImSchV. von 1998. Vor der Montage des RL–Kessels ist die Zustimmung des zuständigen Schornsteinfegermeisters einzu- holen. -
Seite 5: Schornsteinanschluß
Achtung: Bevor Sie sich für diese Lösung entscheiden, holen Sie unbedingt die Zustim- mung Ihres zuständigen Schornsteinfegermeisters ein! 3. Bei Kombinationen von HV und RL an einem Kaminzug, ist der Kaminzug für den HV-Kessel auszulegen. Hierdurch ergeben sich für den Betrieb des RL-Kessel in der Regel höhere wirksa- me Züge, als die für den Betrieb des RL–Kessel notwendigen 5Pa. -
Seite 6: Die Luftzufuhr
Wir empfehlen eine Brenner von Typ Electro–Oil Interzero 2011 S. 6 Die Luftzufuhr Der Ölbrenner benötigt pro 10kW Kesselleistung ca. 15m Luft je Stunde. Erhält der Brenner diese Luftmenge nicht, so treten durch den Luftmangel Störungen, wie zum Beispiel verrußen des Kessels, auf. -
Seite 7: Heizungsanschluß
10.1 Kessel als Einzelgerät Abbildung 2: Schaltfeldmontage RL Wird der RL–Kessel als Einzel– oder Beistellgerät eingesetzt, dann muß das Schaltfeld auf dem Kes- sel montiert werden. Für diese Montage ist ein spezieller Montagebügel erforderlich. Mit Hilfe dieses Bügels, wird das Schaltfeld auf den Kessel geschraubt. -
Seite 8: Kessel Als Kombination
Abbildung 3: Montage Fassonmuttern Abbildung 4: Schaltfeldmontage HV–RL Wird der RL–Kessel auf einen Holzkessel montiert, so muß das Schaltfeld unter dem RL–Kessel angebracht werden. Hierfür sind spezielle Steckbolzen erforderlich. Das Schaltfeld wird dann einfach in die vorbereitete Aufnahme an der Unterseite des Kessels gesteckt. - Seite 9 Zuerst muß der HV–Kessel aufgestellt werden. Von dem HV–Kessel wird nun der Deckel entfernt und die im Beipack mitgelieferte Isoliermatte aufgelegt. Für die Montage wird der RL–Kessel so auf den HV–Kessel gestellt, daß die Befestigungsbohrungen des RL–Kessels mit den Bohrungen des HV–Kessels übereinstimmen. Achtung: Die Kessel werden nur durch die hinteren Verschraubungen miteinander verbunden.
- Seite 10 Auflager (256153 / 256154) benötigt. Die Auflager werden wie dargestellt in die Schlitze der Kesselrückwand gesteckt. Dann wird der RL–Kessel so auf den HV15 gestellt, daß die Befesti- gungsbohrungen des RL und der Auflager übereinander liegen. Beide Kessel werden nun miteinander...
- Seite 11 Abbildung 6: HV15–RL benötigt. FO–RL Der Festbrennstoffkessel FO15 kann mit alle RL–Typen problemlos kombiniert werden. Die Kes- sel werden ohne Verschraubung aufeinander gestellt. BT2030/50–RL, HV50–RL Notwendiger Beipack BT2030–RL Art.-Nr. 150140 • 2 Stk Aufnahme–Fassonm. 055022 • 2 Stk Auflager BT2030 rechts: 256229, links: 256230...
- Seite 12 Entfernen Sie die Verkleidungsdeckel des Holzvergaser–Heizkessels und legen Sie die mitgelieferte Isolierung mit der kaschierten Seite nach außen ein. Verschrauben Sie die Montagewinkel mit dem RL–Kessel. Hierbei ist zu beachten, daß nur die beiden forderen Schrauben für die Montage genutzt werden.
-
Seite 13: Hinweise Zum Betrieb
Schaltfeld. Jeder Kessel wird von seinem eigenen Schaltfeld aus betrieben und überwacht. Die einzi- ge Verbindung der beiden Kessel besteht darin, daß die Steuerleitung des Brenners (Brennerthermo- statschleife) über das Holzkesselschaltfeld geführt wird. Hierdurch ist es möglich, den RL–Kessel so- lange zu sperren, wie von der Holzkesselanlage (HV–Kessel und Pufferspeicher) Energie zur Verfügung gestellt wird. -
Seite 14: Einstellung Der Unit-Brenner
Brennerrohr zu schieben. 14 Wartung und Pflege Wie jedes technische Gerät muß auch der RL–Kessel gewartet werden. Die Wartung sollte von einem Heizungsfachmann durchgeführt werden. Damit die Emissionswerte eingehalten werden, muß die Einstellung des Brenners jährlich von einem Fachmann überprüft werden. - Seite 15 Zum Reinigen des Nachheizregisters wird die rote Kesselverkleidung über der Brennkammertür entfernt. Hierzu wird diese angehoben und nach vorne gezogen. Jetzt wird der Reinigungsdeckel abgeschraubt. Das Nachheizregister ist nun zugänglich. Zum Reinigen müssen die Turbolatorgitter aus den Lamellen entfernt werden. Achtung: Den unteren Einschub erst nach dem Reinigen der Lamellen rausnehmen. Die Lamellen können jetzt mit der Drahtbürste gereinigt werden.
-
Seite 16: Technische Daten
− − − 25kW zul. Kesseltemp. max. Kesseltemp. zul. Betriebsüberdruck 3bar Wasserinhalt Gasinhalt Wasserseitiger Widerstand 12Pa Notwendiger Förderdruck RL alleine am Zug RL mit HV an einem Zug bis max. 18Pa Rauchgasseitiger Widerstand Abgasmassenstrom 0,01kg/s 0,013kg/s 0,016kg/s 0,011kg/s 0,015kg/s Abgastemperatur Brennraumlänge 520mm...
