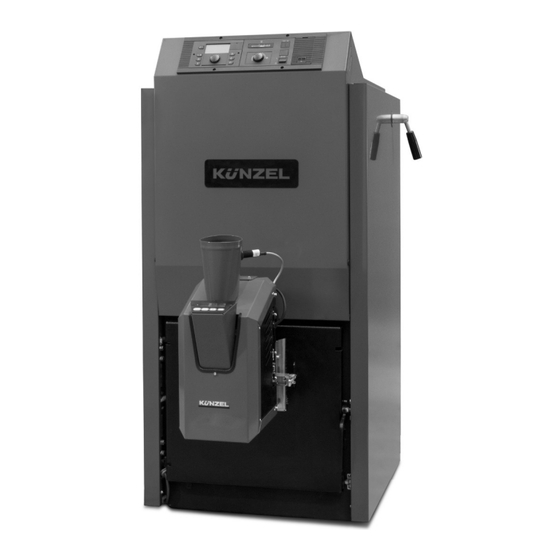

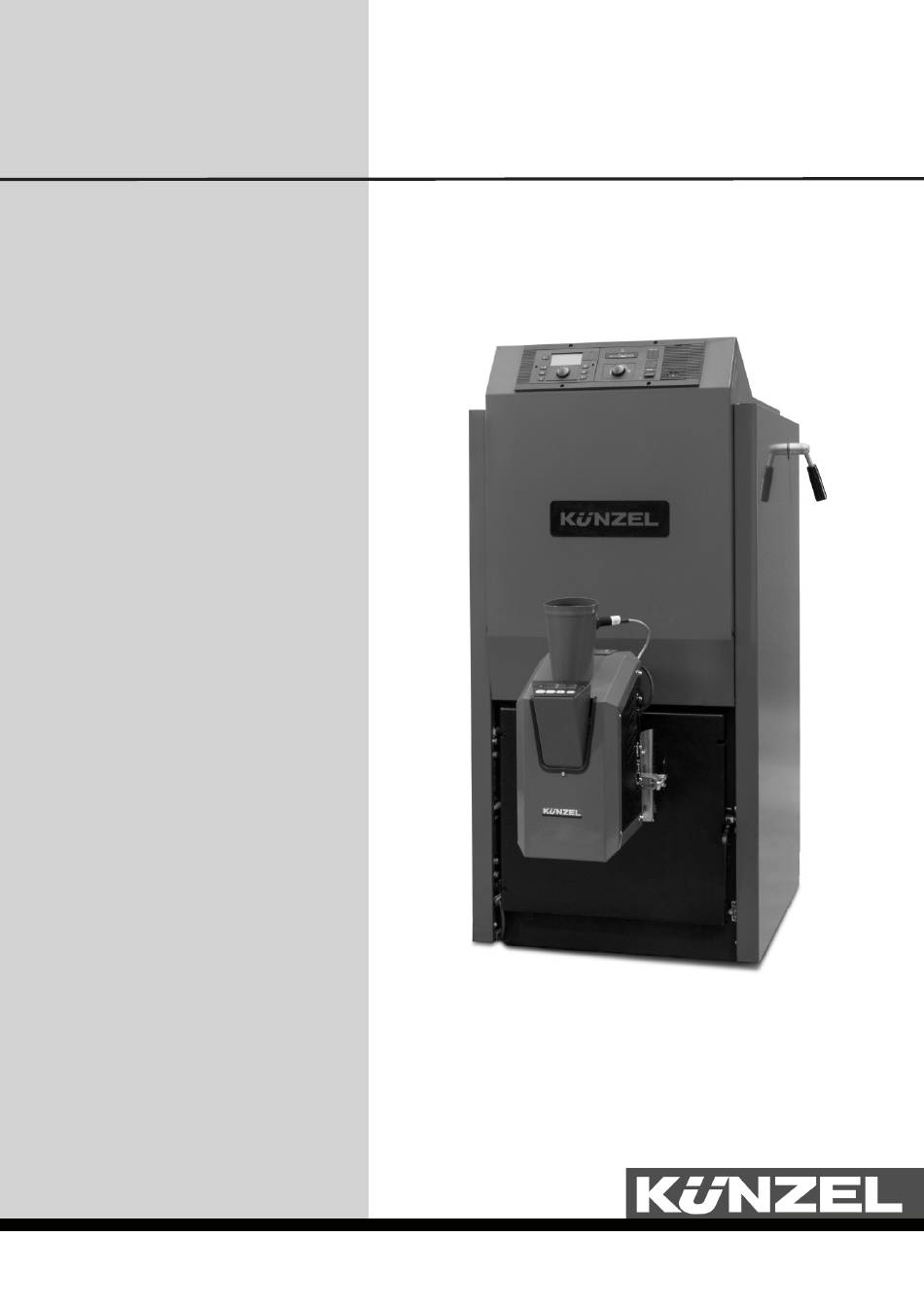

- Seite 1 Montageanleitung KÜNZEL- Pellet-Heizkessel PK 20...
- Seite 2 KÜNZEL Montageanleitung Pelletheizkessel PK Stand 23. Mai 2018 Wichtig! Diese Montageanleitung enthält wichtige Informationen für den Betreiber. Der Kessel muss fachgerecht installiert und betrieben werden, um mögliche Unfälle zu vermeiden. Machen Sie sich mit dem Inhalt dieser Betriebsanleitung vor der Installation und der Inbetriebnahme des Kessels vertraut.
-
Seite 3: Inhaltsverzeichnis
KÜNZEL Montageanleitung Pelletheizkessel PK Stand 23. Mai 2018 Inhaltsverzeichnis Montageanleitung Holzpellet-Heizkessel ............. 4 Bestimmungsgemäßer Einsatz ..................... 4 Die wichtigsten Bedienelemente und Bauteile ................4 Aufstellung ............................. 5 1.3.1 Der Heizungsraum ......................5 1.3.2 Transport des Kessels ......................6 Montage des Brenners ........................7 Montage der Brennerhaube ...................... -
Seite 4: Montageanleitung Holzpellet-Heizkessel
KÜNZEL Montageanleitung Pelletheizkessel PK Stand 23. Mai 2018 Montageanleitung Holzpellet–Heizkessel Bestimmungsgemäßer Einsatz Dieser Pellet–Heizkessel ist für den Betrieb an offenen oder geschlossenen Warmwasser– Heizungssys- temen mit einem zulässigen Betriebsdruck von maximal 3 bar und einer maximalen Vorlauftemperatur von 95◦C zugelassen. Der Pellet–Heizkessel darf nicht ohne Rücklaufanhebung betrieben werden. -
Seite 5: Aufstellung
KÜNZEL Montageanleitung Pelletheizkessel PK Stand 23. Mai 2018 1 Kesselthermometer 11 Stecker für Kesselfühler Serielle Schnittstelle 2 Kesselthermostat 12 Zündersicherung 3 SicherheitsTemperaturBegrenzer 13 Brenner–Schnellspannschloss 4 Netzschalter 14 Brennertür 5 Vollsensor 15 Flammenleitblech 6 Füllstutzen 16 Aschekasten vorne 7 Brennersteuerung 17 Brennertüranschlag 8 Sicherungsautomat 18 Türkontaktschalter 9 Anschlusskabel Förderschnecke... -
Seite 6: Transport Des Kessels
Um den Kesselkörper besser tragen zu können, befinden sich Tragemuffen am Kessel, in die 1 Zoll Roh- renden eingeschraubt werden können. • Beim PK 20 sitzen die Tragemuffen vorn unter der schrägen Verkleidung und hinten unter Abdeckkappen. Nach dem Aufstellen sollten die Turbulatoren auf korrekten Sitz geprüft werden. Abbildungen hierzu finden Sie in der Betriebsanleitung für den PK im Kapitel „Wartung und Pflege“... -
Seite 7: Montage Des Brenners
KÜNZEL Montageanleitung Pelletheizkessel PK Stand 23. Mai 2018 Montage des Brenners Der Brenner wird mit Hilfe von Schnellspannverschlüssen an der Brennertür befestigt. Gehen Sie bei der Brennermontage wie folgt vor: • Entfernen Sie das Flammenleitblech (siehe Abb. 6) von der Brennerschale. Wichtig: Der Brenner darf nur ohne das Leitblech ein–... -
Seite 8: Reinigungshebel Umsetzen
KÜNZEL Montageanleitung Pelletheizkessel PK Stand 23. Mai 2018 Abbildung 7: Die Brennerhaube Bei der Montage der Haube ist in umgekehrter Reihenfolge vorzugehen. Es dürfen für die Montage der Haube nur die mitgelieferten Torx–Schrauben verwendet werden. Achtung: Der Brenner darf nicht ohne eine ordnungsgemäß montierte Haube betrieben werden. Es besteht ansonsten die Gefahr von Verletzungen sowie die Gefahr von elektrischen Schlägen!!! Reinigungshebel umsetzen Standardmäßig sitzt der Hebel für die manuelle Registerreinigung auf der rechten Seite. -
Seite 9: Schornsteinanschluss
KÜNZEL Montageanleitung Pelletheizkessel PK Stand 23. Mai 2018 • Lösen Sie die in der Abbildung markierten Schrauben (Pfeil) und ziehen Sie Welle und Griff nach rechts aus dem Kessel heraus • Entnehmen Sie die schwarze Rosette aus dem Gehäuse • Öffnen Sie die auf der linken Kesselseite vorgestanzte Öffnung und setzen Sie die Rosette dort wieder ein •... -
Seite 10: Heizungsanschluss
KÜNZEL Montageanleitung Pelletheizkessel PK Stand 23. Mai 2018 Berechnete Schornsteindurchmesser, die kleiner sind als der Rauchstutzen des Kessels, sind nicht zulässig. Soll der PK an einen bereits vorhandenen Kamin angeschlossen werden, muss vorher eine Kaminberech- nung durchgeführt bzw. ein Kaminbefund eingeholt werden. Holen Sie bitte unbedingt vor der Installati- on die Zustimmung Ihres örtlichen Schornsteinfegermeisters ein! Achten Sie unbedingt darauf, dass die Abgasleitung keine undichten Stellen aufweist, da hierdurch unter Umständen Abgase in den Aufstellungsraum gelangen können. -
Seite 11: Rücklaufanhebung
KÜNZEL Montageanleitung Pelletheizkessel PK Stand 23. Mai 2018 KÜNZEl empfiehlt auf jeden Fall den Einsatz eines Pufferspeicher von mindestens 500 l. Durch den Pufferspeicher wird sichergestellt, dass der Kessel auch bei geringer oder stark schwankender Wärme- abnahme der Heizungsanlage mit langen Brennerlaufzeiten arbeitet. Hierdurch werden Emissionen, Ver- schleiß... -
Seite 12: Heizungsmischer Und Stellmotor
KÜNZEL Montageanleitung Pelletheizkessel PK Stand 23. Mai 2018 Wartung: Einmal im Jahr muss das Ventil geöffnet und gereinigt werden. Die Dehnpatrone sollte nach 5 Jahren vor- sorglich erneuert werden. Bei einer Störung können alle beweglichen Teile an der Kappenseite entnommen werden. - Seite 13 KÜNZEL Montageanleitung Pelletheizkessel PK Stand 23. Mai 2018 ferspeichers sichergestellt werden. Die Vorlauftemperatur der Heizungsanlage wird vom Mischer eingestellt, indem das heiße Vorlaufwasser des Kessels mit dem kalten Rücklaufwasser der Heizungsanlage in einem von der witterungsgeführten Heizungselektronik vorgegebenen Verhältnis gemischt wird. Hierbei ist neben den Endlagen- auch jede andere Zwischenstellung des Mischers möglich.
-
Seite 14: Auslegung Der Kesselkreispumpe
Pumpentyp Leistung theo. Durchfluss Wasserwiderstand Empf. Rohrquerschnitt Kesseltyp Grundfos [kW] 80°C / 60°C [m3/h] [Pa] [mm] / [Zoll] Alpha 2 PK 20 1,07 2400 25–40 28 mm / 1 “ Pumpentyp Strato Leistung theo. Durchfluss Wasserwiderstand Empf. Rohrquerschnitt Kesseltyp [kW] 80°C / 60°C [m3/h]... - Seite 15 KÜNZEL Montageanleitung Pelletheizkessel PK Stand 23. Mai 2018 Abbildung 20: Stecker an der Kesselrückwand Abbildung 21: Brennerstecker in der Türverkleidung 1.10.3 KesselSchaltfeld Der Kesselfühler, und die Sicherheitseinrichtungen des Kesselschaltfeldes sind bereits montiert und vorver- drahtet. Die Klemmleiste zur Verdrahtung der Heizkreise und Pufferfühler, finden Sie oben unter der Verkleidungs- front mit Schaltfeld, welche Sie nach vorne wegkippen können.
-
Seite 16: Modulationsfühler
KÜNZEL Montageanleitung Pelletheizkessel PK Stand 23. Mai 2018 1.10.4 Modulationsfühler Durch den Modulationsfühler, passt sich der PK20 an Ihren Leistungsbedarf an. Stecken Sie diesen an der rechten Seite des Vorbaubrenners in die passende Buchse ein. Achtung für die Dauer der Schornsteinfegermessung, ist der Modulationsfühler abzuziehen!!! Abbildung 22: Lage des Modulationsfühlers Montageanleitung externe Pelletbefüllung Es ist eine Prallmatte vorzusehen. - Seite 17 KÜNZEL Montageanleitung Pelletheizkessel PK Stand 23. Mai 2018 Abbildung 23: Die Aufhängevorrichtung Den Fallrohrschlauch mit Schlauchschellen am Ausgang der Externschnecke und am Eingang des Bren- ners befestigen, auf der Innenseite des Schlauchs ggfs. zur Erleichterung der Montage etwas Spülmittel auftragen. Den Schlauch so strecken, dass sich darin keine Pellets verklemmen können. Andernfalls könn- te der Schlauch verstopfen, was Reparaturarbeiten nach sich zieht.
-
Seite 18: Vorratsbehälter Mit Starrer Schnecke
KÜNZEL Montageanleitung Pelletheizkessel PK Stand 23. Mai 2018 Abbildung 24: Richtige Montage der Förderschnecke Damit der externe Behälter mit den Pellets möglichst gründlich geleert wird, ist der Eingang der Extern- schnecke in der Mitte und/oder am tiefsten Punkte des externen Behälters anzuordnen. Bitte beachten Sie, dass ein Lagerraum niemals vollständig entleert werden kann, weil die Pellets in der Regel in einem Schüttwinkel von ca. -
Seite 19: Systemvorschläge Für Den Pk
KÜNZEL Montageanleitung Pelletheizkessel PK Stand 23. Mai 2018 Systemvorschläge für den PK Systempaket F Pellet–Heizkessel mit Kombipuffer Der Anlagenvorschlag nach Systempaket F ermöglicht den Bau einer einfachen, günstigen und platzspa- renden Pellet-Heizungsanlage mit Kombipufferspeicher und ungeregeltem Brauchwasserbereiter. Insbeson- dere eignet sich dieses Anlagenschema auch für den Bau einer heizungsunterstützenden Solaranlage. Bei dieser Anlage reicht ein 4-Wege-Mischer als Rücklaufanhebung nicht aus. - Seite 20 KÜNZEL Montageanleitung Pelletheizkessel PK Stand 23. Mai 2018 Abbildung 27: Elektroplan Systempaket F Anlagenvorschlag PK4: Pellet–Heizkessel mit Brauchwasserbereiter und Pufferspeicher Der Anlagenvorschlag nach Schema PK4 ermöglicht den Bau einer einfachen, günstigen und platzsparen- den Pellet-Heizungsanlage mit geregeltem Brauchwasserspeicher und Pufferspeicher. Bei dieser Anlage reicht ein 4-Wege-Mischer als Rücklaufanhebung nicht aus.
- Seite 21 KÜNZEL Montageanleitung Pelletheizkessel PK Stand 23. Mai 2018 Abbildung 28: Hydraulikplan Anlagenschema PK4 Abbildung 29: Elektroplan Systempaket PK Technische Änderungen vorbehalten...
-
Seite 22: Legende Für Die Systempakete
KÜNZEL Montageanleitung Pelletheizkessel PK Stand 23. Mai 2018 Legende für die Systempakete Außentemperatursteuerung E2233K Thermomixventil Pufferspeicher PS Hygienekombipuffer PSD Warmwasser–Boiler HSR Umschaltventil 3–Wege–Heizungsmischer (M1 + M2) Kesselkreispumpe (PLP) Kesselfühler Außentemperatursteuerung Heizungspumpen (MKP 1 + 2) Speicherladepumpe (SLP) Rückschlagklappe PK Pelletkessel Technische Daten Abbildung 30: Der Pelletkessel PK Technische Änderungen vorbehalten... - Seite 23 KÜNZEL Montageanleitung Pelletheizkessel PK Stand 23. Mai 2018 Abbildung 31: Anschlussmaße Abbildung 32: Der Pelletbrenner Technische Änderungen vorbehalten...
- Seite 24 KÜNZEL Montageanleitung Pelletheizkessel PK Stand 23. Mai 2018 PK20 Nennwärmeleistung kW Brennerleistung max. kW Brennerleistung min. kW Brennerleistung empfohlen kW Brennstoff Holzpellets zul. Kesseltemperatur °C erreichbare Kesseltemp. °C zul. Betriebsüberdruck bar Gewicht kg Wasserinhalt Liter Gasinhalt Liter Aschebehälter Liter Füllmenge Internbehälter Brenner Liter Wasserseitiger Widerstand Pa notwendiger Schornsteinzug Pa...
- Seite 25 KÜNZEL Montageanleitung Pelletheizkessel PK Stand 23. Mai 2018 Technische Änderungen vorbehalten...
-
Seite 26: Anschlusspläne
KÜNZEL Montageanleitung Pelletheizkessel PK Stand 23. Mai 2018 4.1 Anschlusspläne 1 g/g 2 T1 T2 Direktkreis- Speicherlade- BR BR N PE L Pumpe Pumpe Netz 230V 50Hz Brücke für externe Unterbrechung Abbildung 33: Anschlussplan PK Technische Änderungen vorbehalten... - Seite 27 KÜNZEL Montageanleitung Pelletheizkessel PK Stand 23. Mai 2018 Technische Änderungen vorbehalten...
- Seite 28 KÜNZEL Montageanleitung Pelletheizkessel PK Stand 23. Mai 2018 Abb. 33a Verdrahtungsplan Kabelbaum Theta 2233K Technische Änderungen vorbehalten...
- Seite 29 KÜNZEL Montageanleitung Pelletheizkessel PK Stand 23. Mai 2018 Technische Änderungen vorbehalten...
- Seite 30 KÜNZEL Montageanleitung Pelletheizkessel PK Stand 23. Mai 2018 Abbildung 42: Anschlussplan PK - 230 V Schneckenantrieb Überprüfung PK-Anlage Technische Änderungen vorbehalten...
- Seite 31 KÜNZEL Montageanleitung Pelletheizkessel PK Stand 23. Mai 2018 Brennereinstellung: Parameter IST-Wert neuer Wert Leistungswahl [kW] Ascheschaber nach [kg] (max. 30kg) Spez. Gewicht [g/l] Heizwert [kWh/kg] Menü-Prunkt 23 (Dosierimpuls) Menü-Punktr 41 (Alarmzeit ext. Schnecke) Menü-Punkt 49 (Reduziergrenze) Menü-Punkt 50 (Abschaltgrenze) Menü-Punkt 56 (Bereitschaft) Menü-Punkt 60 (min.
-
Seite 32: Überprüfung Pk-Anlage
KÜNZEL Montageanleitung Pelletheizkessel PK Stand 23. Mai 2018 Überprüfung PK-Anlage (Messungen nur bei geschlossener Heizraumtür und aufgesetzter Brennerhaube) Datum / Uhrzeit: __________________________ Kundendienstauftrags-Nr.: _____________________ Endkunde: Name : _________________________________ Straße : ___________________________________ PLZ : _________ Ort: ________________________ Kessel: Modell : ________________________ Kesselzustand: O neu O gereinigt O ungereinigt O stark verschmutzt Kessel Nr. - Seite 33 KÜNZEL Montageanleitung Pelletheizkessel PK Stand 23. Mai 2018 Abgasanlage / Zuluft: Kamin: O Gemauert O Schamotte O Edelstahl O Sonstiges: ______________________________ Höhe: _______m Querschnitt: ____________mm Rauchrohr: Länge: ______m Querschnitt: _______mm Isoliert: ______________ Bögen: _____________ Zuluftöffnung: (Soll=150 cm²) Typ: ___________________ Querschnitt [cm]: H______ B_______ Zugregler: (Vorgeschrieben!!!) O nein O ja →...
- Seite 34 Künzel Heizetechnik GmbH Ohlrattweg 5, D-25497 Prisdorf Telefon: (04101)7000-0 Telefax: (04101) 7000-40 eMail: info@kuenzel.de Internet: www.kuenzel.de...
