Produktbeschreibung
2.1 Allgemeines
Die Regelung RoCon BF ist Bestandteil des Kessel-
schaltfelds in ROTEX Wärmeerzeugern.
Sie besteht aus der Schaltfeldplatine, an die Aktoren
und Sensoren sowie weitere Komponenten des
ROTEX Regelungssystems RoCon angeschlossen
werden und dem Bedienteil RoCon B1.
In dieser Anleitung werden nur die Funktionen und Ein-
stellmöglichkeiten der Regelung erläutert. Nähere In-
formationen zum Kesselschaltfeld und zu sonstigen
Gerätekomponenten finden Sie in den mitgeltenden
Dokumenten.
Die elektronische, digitale Regelung regelt, je nach Heizgerät,
automatisch alle Heiz- und Warmwasserfunktionen für einen di-
rekten Heizkreis, einen Speicherladekreis und über optional an-
schließbare Mischermodule auch weitere Heizkreise.
Sie übernimmt in Verbindung mit dem Feuerungsautomaten das
gesamte Sicherheitsmanagement des ROTEX Wärmeer-
zeugers. So wird z. B. bei Wassermangel, nicht zulässigen oder
undefinierten Betriebszuständen eine Sicherheitsabschaltung
durchgeführt. Eine entsprechende Fehlermeldung zeigt dem Be-
treiber alle Informationen zur Störungsursache an.
Alle Funktionseinstellungen für den ROTEX Wärmeerzeuger und
die über den Datenbus angeschlossenen optionalen RoCon-
Geräte werden mit den Bedienelementen des integrierten Be-
dienteils RoCon B1 vorgenommen und im farbig hinterleuch-
tetem Klartextdisplay angezeigt.
An den ROTEX Wärmeerzeuger können über den Regelungsda-
tenbus folgende zusätzliche, optionale Geräte angeschlossen
werden:
– Raumstation RoCon U1 (
– Mischermodul RoCon M1 (
Mit angeschlossenem Außentemperaturfühler RoCon OT1
(
15 60 70) kann die Vorlauftemperatur witterungsgeführt mit
Frostschutzfunktionen geregelt werden.
Ist das optionale Gateway RoCon G1 (
und mit dem Internet verbunden, kann der ROTEX Wärmeer-
zeuger bequem per Fernsteuerung mit Mobiltelefonen (App)
überwacht und bedient werden.
Die Regelung RoCon BF enthält eine Schaltuhr, mit welcher:
– 2 individuell einstellbare Schaltzeitprogramme für die Raum-
heizung (direkter Heizkreis),
– 2 individuell einstellbare Schaltzeitprogramme für die Warm-
wasserbereitung und
– 1 individuell einstellbares Schaltzeitprogramm für eine optio-
nale Zirkulationspumpe eingestellt werden können.
Des Weiteren besitzt die Regelung RoCon BF eine Frostschutz-
funktion für den direkten Heizkreis und den Speicherladekreis,
sowie die Möglichkeit der Einbindung einer zusätzlichen Wärme-
quelle (Holzkessel, Solaranlage) über einen potenzialfreien
Brennersperrkontakt.
Die Erst-Inbetriebnahme der Heizungsanlage ist in der Installati-
onsanleitung des ROTEX Wärmeerzeugers beschrieben.
Bestimmte Menüpunkte der Regelung RoCon BF sind nur für
den Heizungsfachmann zugänglich. Diese Sicherheitsmaß-
nahme gewährleistet, dass es im Anlagenbetrieb nicht zu uner-
wünschten Fehlfunktionen durch falsche Einstellungen kommt.
FA ROTEX RoCon BF - 06/2013
15 70 34).
15 70 68).
15 70 56) installiert
2
x
Produktbeschreibung
Die Raumstation RoCon U1 hat die gleiche Bedienoberfläche
wie das im Wärmeerzeuger integrierte Bedienteil RoCon B1.
Alle Einstellungen für den zugeordneten Heizkreis können in
gleicher Weise vorgenommen werden, wie am Bedienteil. Bei ak-
tivierter Terminalfunktion stehen mit Ausnahme weniger Sonder-
funktionen (z. B. Emissionsmessung) alle Bedienmöglichkeiten
wie am integrierten Bedienteil zur Verfügung.
Ein angeschlossenes Mischermodul RoCon M1 wird nach ent-
sprechender Zuordnung ebenfalls über das Bedienteil RoCon B1
und/oder die Raumstation RoCon U1 bedient.
2.2 Anzeige- und Bedienelemente
01.04.13
13:35
1
Klartextdisplay
2
Stellung: Konfiguration
3
Nicht belegt (n. A.)
4
Drehschalter
5
Stellung: Info
6
Stellung: Betriebsart

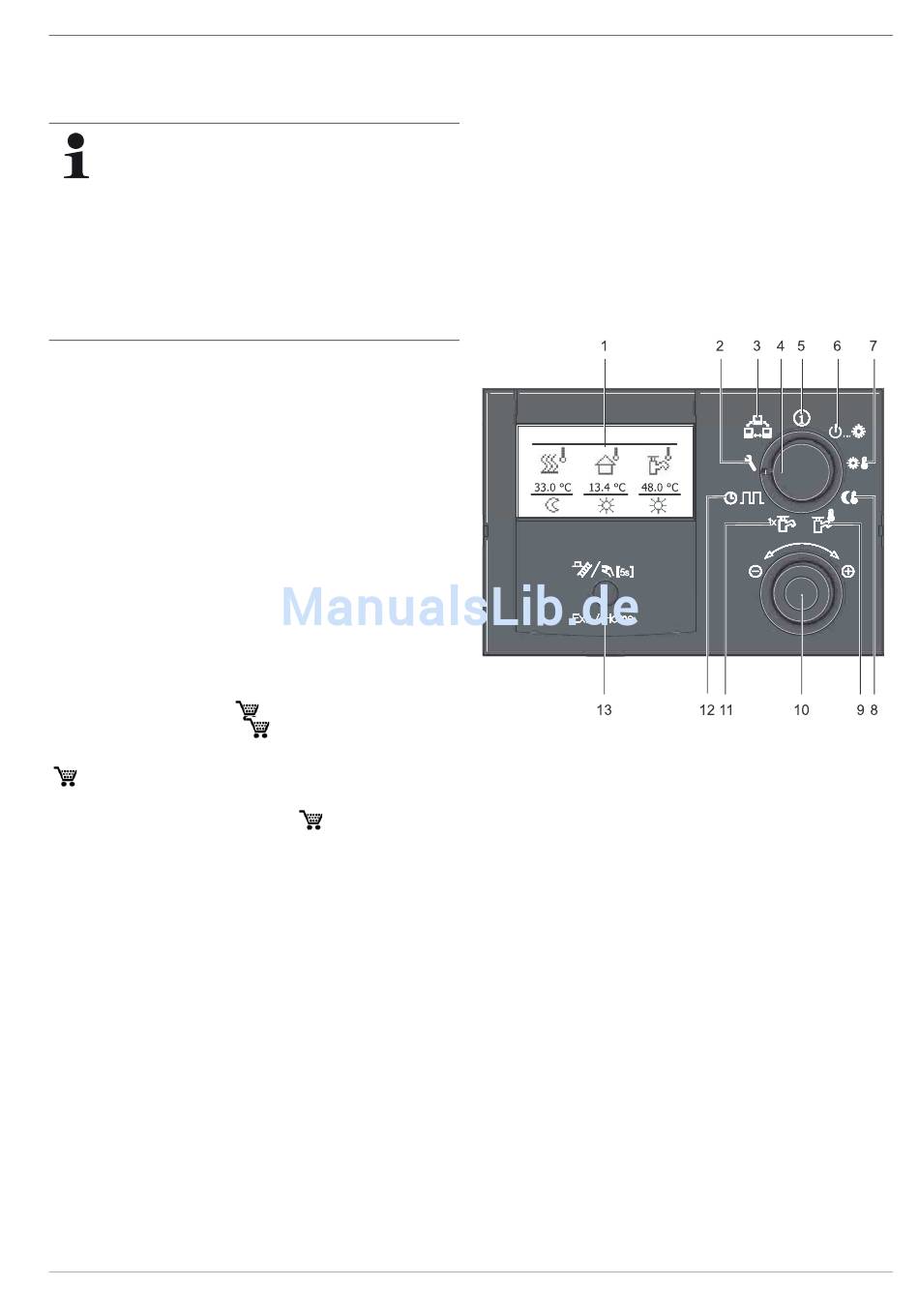

Bild 2-1
Anordnung Anzeige- und Bedienelemente
7
Stellung: Raumsoll Tag
8
Stellung: Raumsoll Nacht
9
Stellung: WW Solltemp
10
Drehtaster
11
Stellung: WW Nachladung
12
Stellung: Zeitprogramm
13
Exit-Taste
