Bedienung

2.1 Allgemeines

GEFAHR!
Durch Kontakt von Wasser mit elektrischen Bauteilen
kann es zu einem Stromschlag, sowie zu lebensge-
fährlichen Verletzungen und Verbrennungen kom-
men.
Die Anzeigen und die Tasten der Regelungen
vor Einwirkung von Nässe schützen.
Zum Reinigen der Anzeigen ein trockenes
Baumwolltuch verwenden. Das Verwenden von
aggressiven Reinigungsmitteln und anderen
Flüssigkeiten kann zu Geräteschäden oder
Stromschlag führen.
Maximale Energieausnutzung
Die effektivste Energienutzung erreicht das Gerät bei
möglichst niedrigen Rücklauf- und Warmwassertem-
peraturen.
Bei Temperaturen über 50 °C wird der Wirkungsgrad
(COP) der HPSU compact durch die Heizungsunter-
stützung des optionalen Zuheizers (Backup-Heater)
verschlechtert.
Die Sicherheitseinstellungen der HPSU compact
verhindern den Wärmepumpenbetrieb wenn,
– die Außentemperatur < 12 °C und gleichzeitig
– die Speichertemperatur < 30 °C beträgt.
Ohne Backup-Heater:
Bei einer Außentemperatur < 12 °C muss das
Speicherwasser durch einen externen Zuheizer auf
> 30 °C aufgeheizt werden.
Mit Backup-Heater (BUH):
Bei einer Außentemperatur < 12 °C wird automatisch
der Backup-Heater (BUH) eingeschaltet um das
Speicherwasser auf > 30 °C aufzuheizen.
Um den Aufheizvorgang mit BUH zu beschleu-
nigen, vorübergehend die
– Parameter [T-WW 1 Soll] >55 °C,
– Parameter [Funktion EHS] = "1" und
– Parameter [Leistung EHS WW] = 9000 W stel-
len.
FA ROTEX RoCon HP - 03/2013

2.2 Anzeige- und Bedienelemente

1 Klartextdisplay
2 Stellung: Konfiguration
3 Nicht belegt
4 Drehschalter
5 Stellung: Information
6 Stellung: Betriebsart

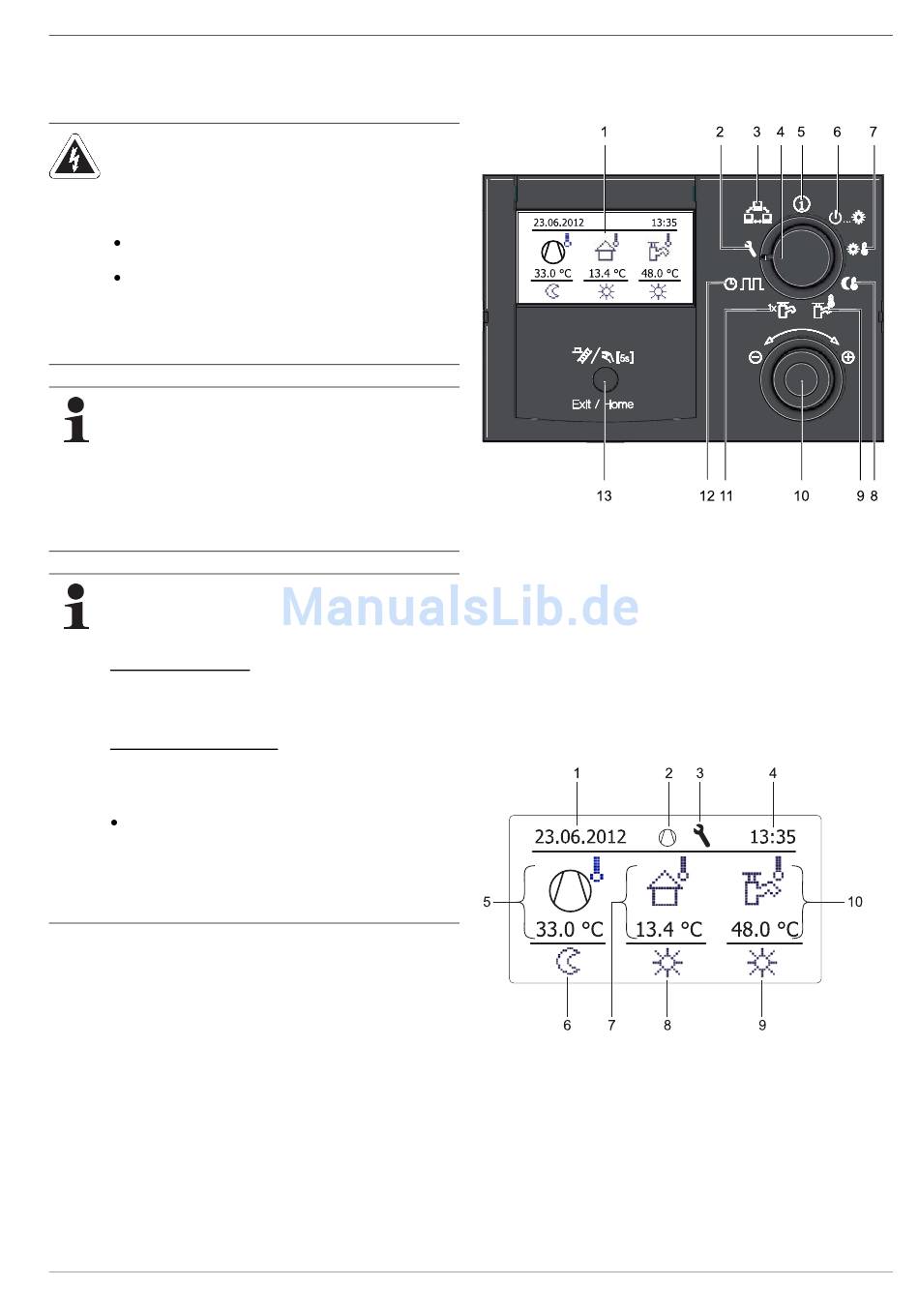

Bild 2-1 Anordnung Anzeige- und Bedienelemente

2.2.1 Displayanzeige

Alle Bedienschritte werden durch entsprechende Anzeigen im
Klartextdisplay unterstützt. Die Menüführung kann in 6 Sprachen
dargestellt werden (siehe Abschnitt 2.3.1).
1 Anzeige Datum
2 Status Kältemittelverdichter
3 Anzeige Fachmann-Login
4 Anzeige Uhrzeit
5 Aktuelle Vorlauftemperatur
(Heizkreis)
Bild 2-2 Display der Regelung
2 x Bedienung
7 Stellung: Raumsoll Tag
8 Stellung: Raumsoll nacht
9 Stellung: WW Solltemp
10 Drehtaster
11 Stellung: WW Installation
12 Stellung: Zeitprogramm
13 Bedientaste
6 Status Heizkreis
7 Aktuelle Außentemperatur
8 Aktives Heizprogramm
9 Status Warmwasserberei-
tung
10 Aktuelle Speichertemperatur
5
