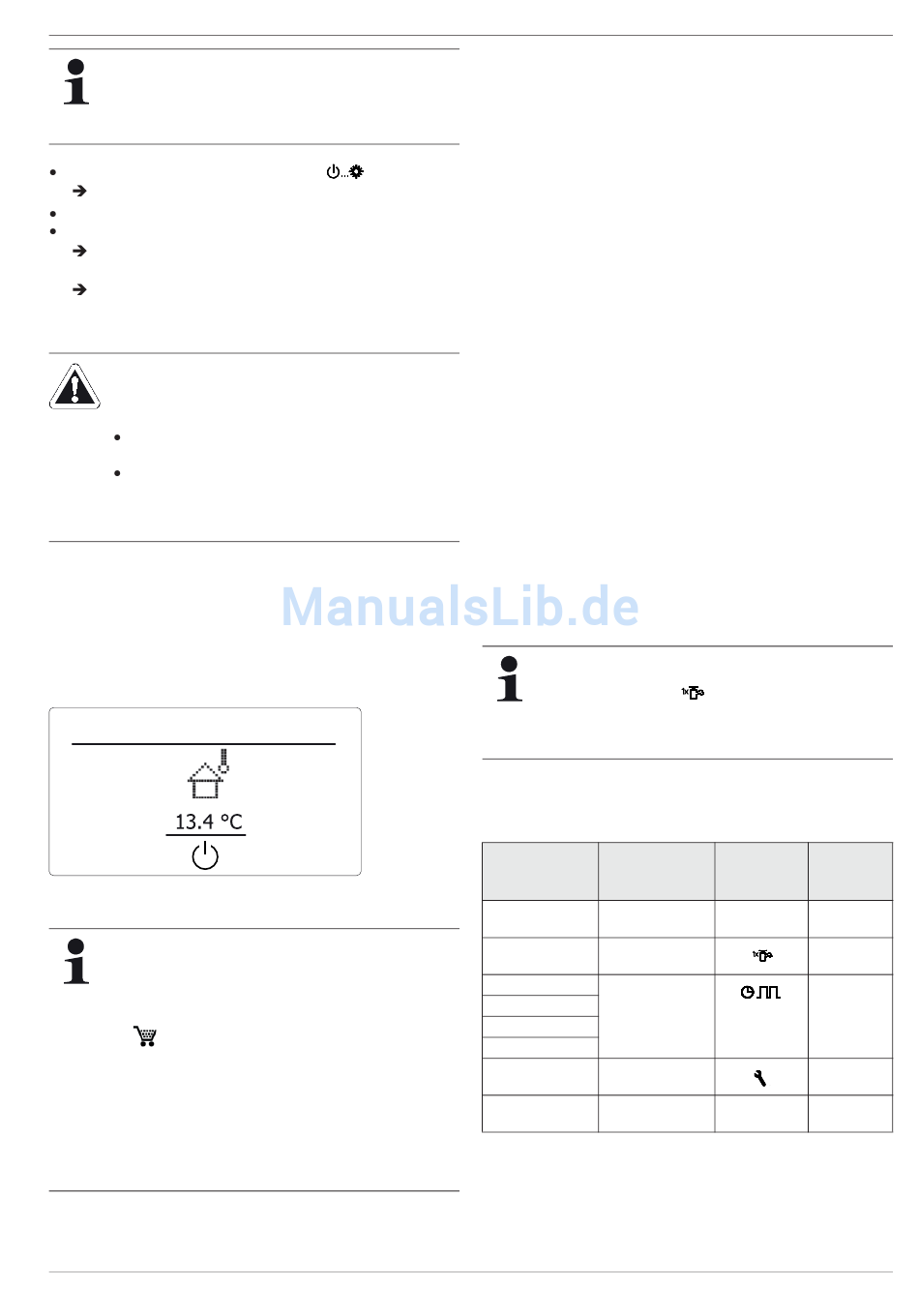

Wird ein temporäres Heizprogramm (Emissions-
messung,WW Nachladung, Party, Abwesend, Fei-
ertag, Urlaub, Estrich, STB-Test) während der ge-
wählten Betriebsart gestartet, so wird vorrangig nach
den Einstellungen für dieses Heizprogramm geregelt.
Drehschalter in Stellung "Betriebsart"
Übersicht wird angezeigt.
Mit dem Drehtaster die gewünschte Betriebsart auswählen.
Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
ROTEX Wärmeerzeuger arbeitet nach eingestellter
Betriebsart.
Aktuelle Betriebsart wird durch ein entsprechendes Sym-
bol in der Standardanzeige gekennzeichnet.
Betriebsart Bereitschaft (Stand-by)
VORSICHT!
Eine nicht frostgesicherte Heizungsanlage kann bei
Frost einfrieren und dadurch beschädigt werden.
Die Heizungsanlage bei Frostgefahr wasserseitig
entleeren.
Bei nicht entleerter Heizungsanlage, muss bei
Frostgefahr die Strom- und Brennstoffversorgung
sichergestellt und der Netzschalter eingeschaltet
bleiben.
In dieser Betriebsart wird der ROTEX Wärmeerzeuger in den
Stand-by-Betrieb versetzt. Die Frostschutzfunktion bleibt dabei
erhalten. Zur Erhaltung dieser Funktion darf die Anlage nicht vom
Netz genommen werden!
Bei einer Außentemperatur unterhalb des Parameterwerts [T-
Frostschutz] wird die integrierte Umwälzpumpe eingeschaltet,
um ein Einfrieren der Heizungsanlage zu verhindern.
01.04.13
Bild 3-5 Standardanzeige in der Betriebsart [Bereitschaft]
(oberhalb der Frostschutzgrenze)
In der Betriebsart [Bereitschaft] wird der Brenner von
der Spannungsversorgung getrennt (Energieeffizienz),
wenn folgende Bedingungen erfüllt sind:
– der Brenner ist seit mindestens 5 min aus,
– der Außentemperaturfühler (RoCon OT1,
15 60 70) ist angeschlossen und richtig in der
Anlagenkonfiguration parametriert,
– die Außentemperatur liegt über 3 °C,
– in keinem angeschlossenen Heizkreis ist die Frost-
schutzfunktion aktiv,
– es liegt kein Kommunikationsfehler zum Feue-
rungsautomaten vor und
– der ROTEX Wärmeerzeuger ist seit mindestens
10 min eingeschaltet.
FA ROTEX RoCon BF - 06/2013
stellen.
13:35
Betriebsart Absenken
Reduzierter Heizbetrieb (niedrigere Raumsolltemperatur) nach
der im Parameter [T-Absenkung] eingestellten Absenktempe-
ratur (siehe Abschnitt 3.2.4).
Warmwasserbereitung nach der im Parameter [T-WW 1 Soll]
(siehe Abschnitt 3.2.5) eingestellten Solltemperatur im Warm-
wasser-Zeitprogramm [WW Programm 1].
Betriebsart Heizen
Heizbetrieb nach der im Parameter [T-Raum Soll 1] eingestellten
Raum-Solltemperatur (siehe Abschnitt 3.2.3). Ein angeschlos-
sener Außentemperaturfühler (witterungsgeführte Vorlauftempe-
raturregelung) oder eine angeschlossene Raumstation beein-
flussen ebenfalls die Vorlauf -Solltemperatur.
Warmwasserbereitung nach der im Parameter [T-WW 1 Soll]
(siehe Abschnitt 3.2.5) eingestellten Solltemperatur im Warm-
wasser-Zeitprogramm [WW Programm 1].
Betriebsart Sommer
Es erfolgt nur eine Warmwasserbereitung nach der im Parameter
[T-WW 1 Soll] (siehe Abschnitt 3.2.5) eingestellten Solltempe-
ratur im Warmwasser-Zeitprogramm [WW Programm 1].
Betriebsart Automatik 1 (Zeitprogramm)
Automatischer Heiz- und Absenkbetrieb nach den permanenten
Zeitprogrammen (siehe Abschnitt 3.2.7):
– [HZK Programm 1]
– [WW Programm 1]
Betriebsart Automatik 2 (Zeitprogramm)
Automatischer Heiz- und Absenkbetrieb nach den permanenten
Zeitprogrammen (siehe Abschnitt 3.2.7):
– [HZK Programm 2]
– [WW Programm 2]
Wenn sich in der aktiven Betriebsart die Warmwasser-
bereitschaft im Absenkbetrieb befindet, kann mit der
Drehschalterstellung
ladung" eingestellt werden, ohne sonstige
Standardeinstellungen verändern zu müssen (siehe
Abschnitt 3.2.6).
Neben diesen Betriebsarten stehen verschiedene temporäre
Heizprogramme (siehe Tab. 3-1) zur Verfügung, die nach Akti-
vierung mit Vorrang ablaufen.
Temporäres Einstellung /
Heizprogramm Aktivierung in
Ebene
Emissionsmes- Sonderebene
sung
WW Nachladung WW Nachladung
Party Zeitprogramm
Abwesend
Feiertag
Urlaub
Estrich* Konfiguration >
HZK Konfig
STB-Test* Sonderebene
* nur mit Fachmanncode.
Tab. 3-1 Übersicht temporäre Heizprogramme
3 x Bedienung
eine temporäre "WW Nach-
Drehschal- Hinweis
terstellung
Beliebig Abschnitt
3.3.1
Abschnitt
3.2.6
Abschnitt
3.2.7
Abschnitt
3.4.6
Beliebig Abschnitt
3.3.3
