3.2 Grundfunktionen und Betriebsarten

3.2.1 Anlageninformation (Info)

In dieser Drehschalterstellung können mittels Drehtaster alle An-
lagentemperaturen, der Wärmeerzeugertyp, diverse Softwarein-
formationen sowie die Betriebszustände aller Anlagenkompo-
nenten nacheinander abgefragt werden. Die Anzahl der ange-
zeigten Parameter ist abhängig von den angeschlossenen Kom-
ponenten.
Es können keine Einstellungen an diesen Werten vorgenommen
werden.
Drehschalter in Stellung "Info"
Standardanzeige wird angezeigt (siehe Bild 2-2).
Drehtaster kurz drücken.
Parameterübersicht wird angezeigt.
Mit dem Drehtaster die gewünschte Informationsebene
anwählen.
Auswahl mit kurzem Druck auf den Drehtaster bestätigen.
Übersicht wird angezeigt (Beispiel siehe Bild 3-3).
Mit dem Drehtaster die einzelnen Informationen anwählen.
Weiterführende Erklärungen und mögliche Anzeigewerte zu dieser Drehschalter-
stellung finden Sie in Kapitel 4.9.
Wasserdruck anzeigen
An der Regelung RoCon BF kann in eingeschaltetem Zustand
der Anlagendruck (Wasserdruck) des internen Kreises (direkter
Heizkreis) anzeigt werden. Der Wasserdruck ist als erster Info-
Parameter verfügbar (siehe Bild 3-3).
Der zulässige Bereich des Wasserdrucks während des Heizbe-
triebs ist abhängig vom Wärmeerzeuger und der Heizungs-
anlage. Die Soll- und Grenzwerte dürfen nur durch den Hei-
zungsfachmann eingestellt werden. Sollte der Wasserdruck
unter den Mindestwert (eingestellter Parameterwert) sinken, ist
er durch Nachfüllen an der Anlage zu erhöhen (siehe Installati-
onsanleitung des Wärmeerzeugers).
Die Druckgrenzen für die Sicherheitsabschaltung
sowie der Solldruck kann in den Parametereinstel-
lungen in der Ebene "Anlagenkonfiguration" eingestellt
werden.
8
stellen.

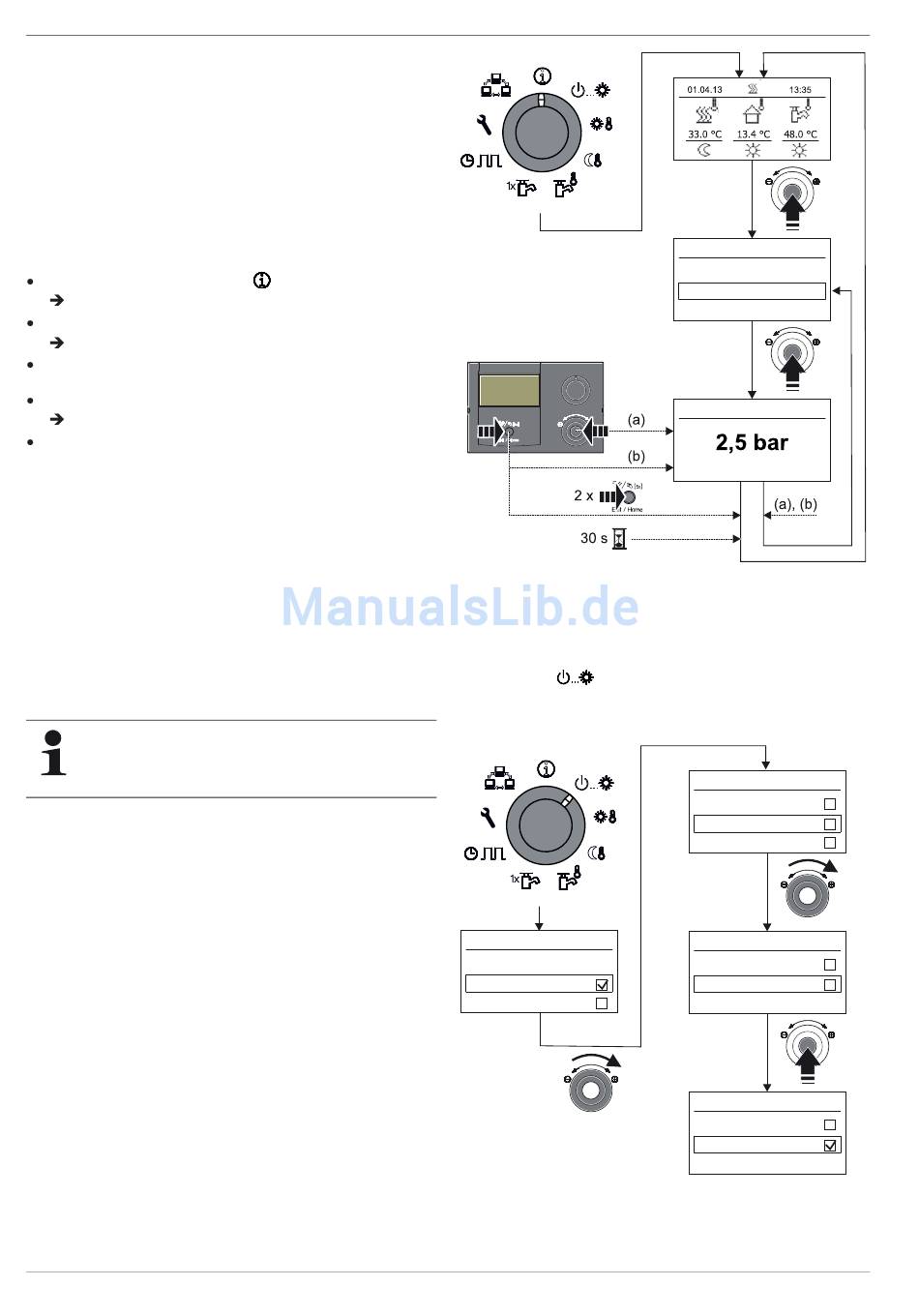

Bild 3-3 Info-Werte anzeigen (Beispiel Anlagendruck)

3.2.2 Betriebsart einstellen

Die Auswahl der Betriebsart, mit welcher der ROTEX Wärmeer-
zeuger arbeiten soll, erfolgt am Drehschalter in der Stellung
.
"Betriebsart"
Die ausgewählte Betriebsart wird durch kurzen Druck auf den
Drehtaster aktiviert.
Betriebsart
Bereitschaft
Absenken
Bild 3-4 Betriebsart umstellen
(Bsp.: von "Bereitschaft" auf "Automatik 2")
Info
Wasserdruck
T-WE
Wasserdruck
Betriebsart
Heizen
Sommer
Automatik 1
Betriebsart
Automatik 1
Automatik 2
Betriebsart
Automatik 1
Automatik 2
