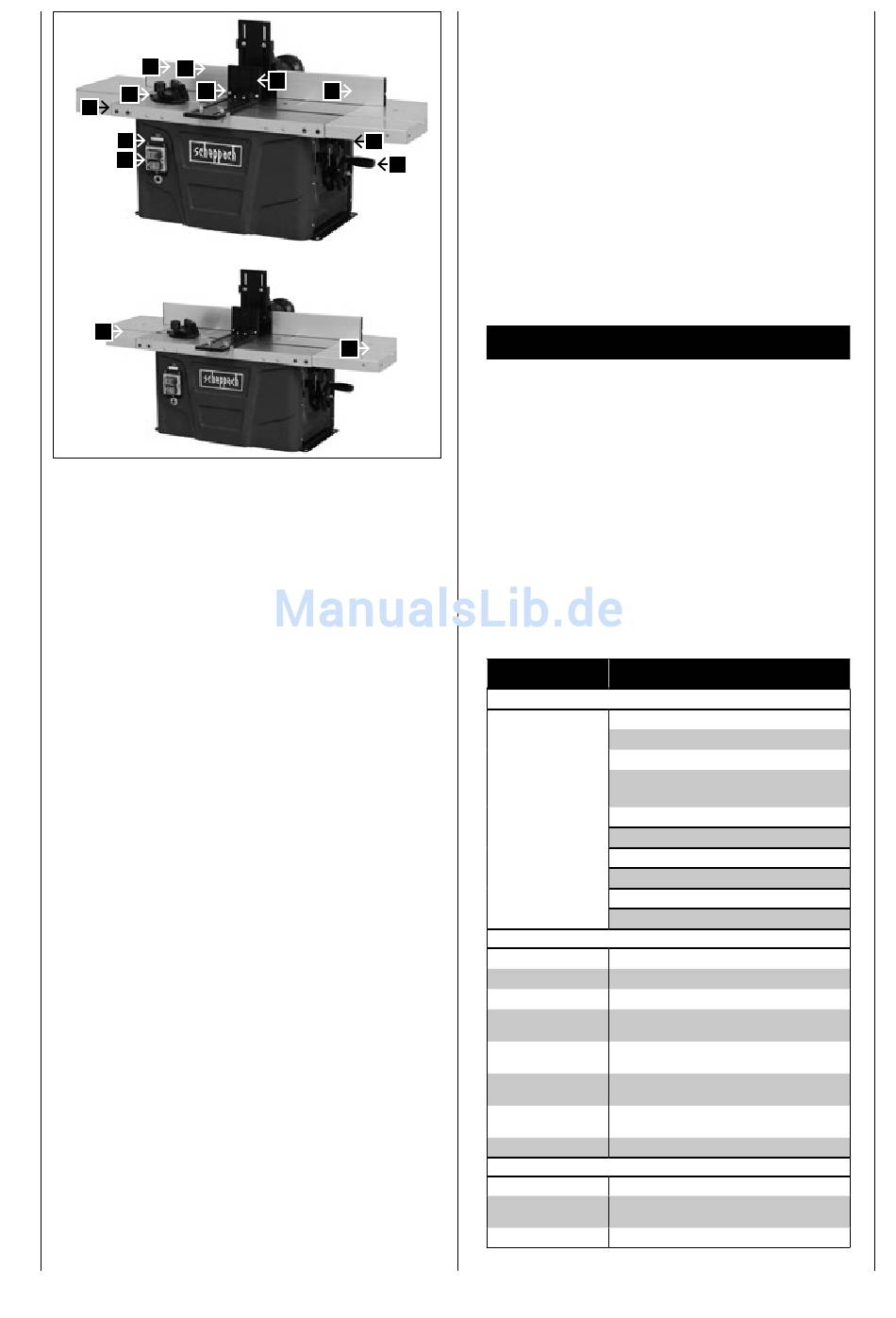

Fig. 1
3b
2
5
8
1
9
10
Fig. 2
12
78
4
3a
7
6
11

GENERELLE INSTRUKTIONER

• Undersøg alle dele for mulige transportskader efter
udpakningen. Hvis der er nogen indvendinger, skal
leverandøren straks informeres. Klager, som bliver in-
dgivet senere, bliver ikke anerkendt.
• Undersøg at gearkassen er komplet.
• Sørg for at blive bekendt med udstyret vha. betje-
ningsvejledningen inden brug.
• Brug kun originalt tilbehør og reservedele. Du kan få
reservedele hos din scheppach forhandler.
• Når du bestiller hos os, skal du venligst oplyse hvilken
type og produktionsår på udstyret.
Styring og dele, Fig. 1–2
1 Høvlebænk
2 Advarsel til brug af saven
3
3a Venstre stopstang
3b Højre stopstang
4 Øverste trykstang
5
Side trykstang
6
Højdejustering
7
Skruetvinge
8 Oversavningsklinge
9 Hastighedsjustering
10 Afbryder
11 Forlængelse af bordet til højre
12 Forlængelse af bordet til venstre
Størrelse på udstyret
Vertikal spindelform hf 50
2 bord bredde forlængelser
Justeringstap med hættemøtrik M6
Værktøjsafskærmer med
cylinderstift D 6mm x 35 mm
Tekniske data
Mål L/B/T mm
Bordets mål i mm
Bordets højde i mm
Mål på bord bredde
forlængelsen i mm
Vertikal justering
i mm
Sikringstilbehør til
bordet i mm
Antal af
omdrejninger min
-1
Vægt i kg
Kraft
Motor V/Hz
Accepteret
ydeevne
Stik
De tekniske data kan ændres!
hf 50
Mitre gauge, komplet
Unbrakonøgle4 mm
Unbrakonøgle 5 mm
Nøgle SW 19
Nøgle SW 24
Betjeningsvejledning
610/360/311
610/630
365
210/360
0–40
32/47/55
11500 – 24000
23,5
230 - 240~ / 50
1500 W
Schuko
