Scheppach 4902105901 Originalanleitung Seite 164

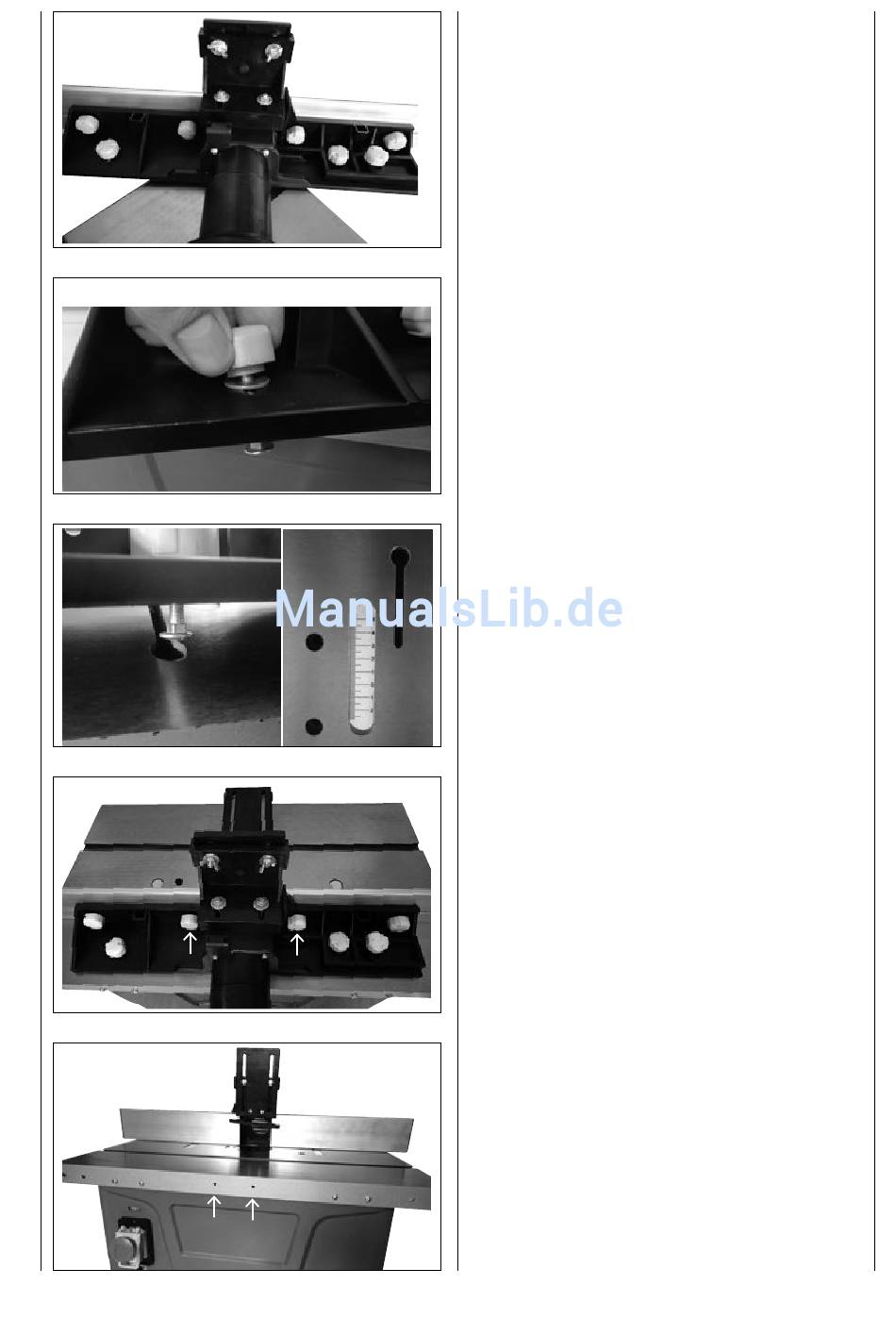

Fig. 8
Fig. 9
Fig. 10
Fig. 11
Fig. 12
164
Frezavimo atramos montavimas ant darbastalio,
8-11 pav.
Norėdami sumontuoti frezavimo atramą, atlikite tokius
veiksmus:
Įsukite 2 varžtus su plastikinėmis galvutėmis su
poveržlėmis į frezavimo atramos griovelius (9 pav.).
Prakiškite varžto su plastikinėmis galvutėmis galvutes
pro stalo išdrožų angas (10 pav.).
Ištiesinkite frezavimo atramą norimoje padėtyje ir
priveržkite plastikines veržles (11 pav.).
Apsauginės atramos nuo atšokimo dalys
1 apsauginė atrama nuo atšokimo
1 tvirtinimo kampuotis
Apsauginės atramos nuo atšokimo tvirtinimo dalys
2 varžtai su kryžminėmis išdrožomis M5 x 10
2 poveržlės 5mm
2 apsauginiai žiedai 5 mm
2 tvirtinimo varžtai M6 x 25
2 poveržlės 6 mm
2 sparnuotosios veržlės M6
Apsauginės atramos nuo atšokimo montavimas
• Staklių priekinės pusės viduryje raskite dvi skyles (12
pav.).
