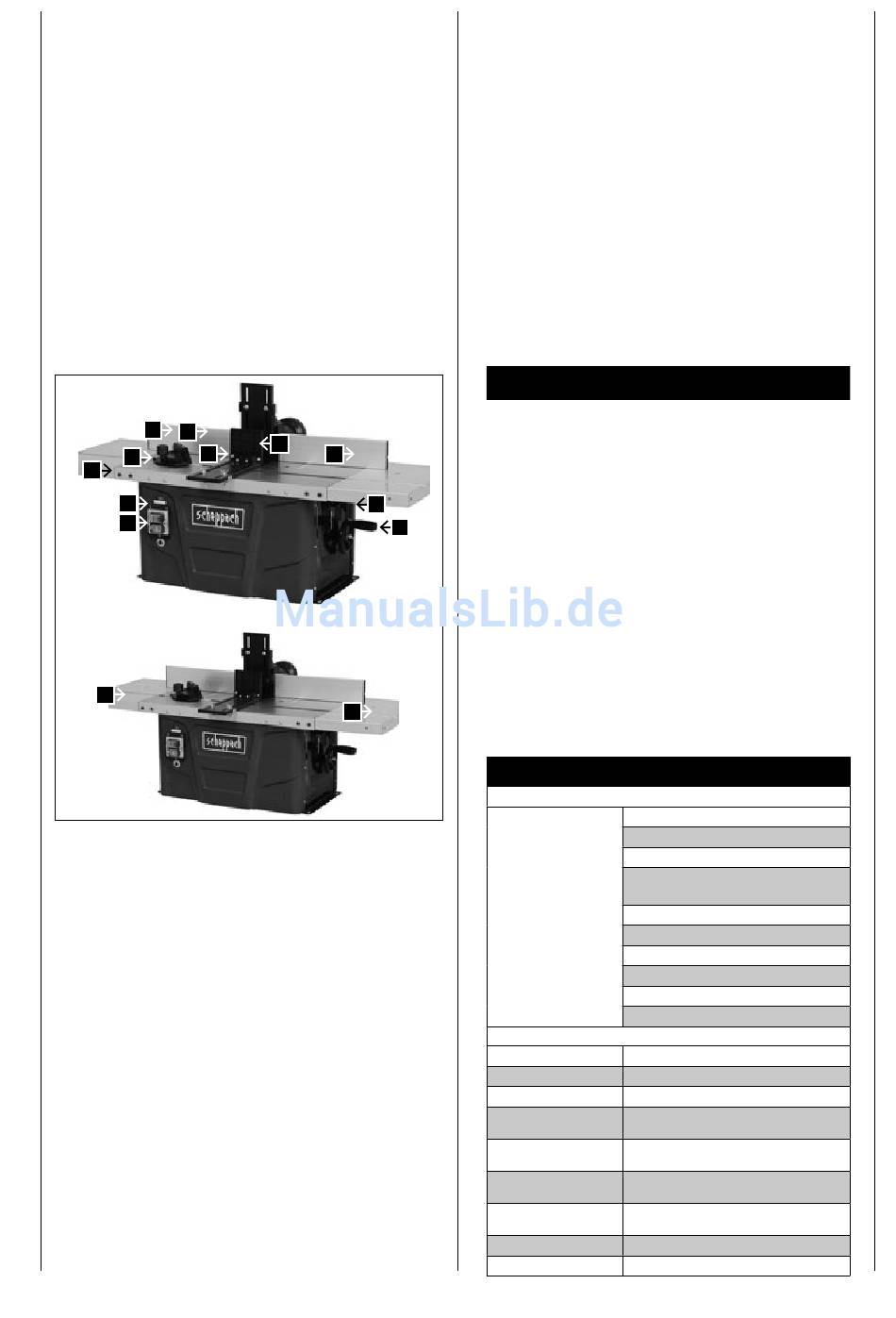

Fig. 1
3b
2
5
8
1
9
10
Fig. 2
12
10
4
3a
7
6
11
ALLGEMEINE HINWEISE
• Überprüfen Sie nach dem Auspacken alle Teile auf
even tu elle Transportschäden. Bei Beanstandungen
muss so fort der Zubringer verständigt werden. Spä-
tere Reklamationen werden nicht anerkannt.
• Überprüfen Sie die Sendung auf Vollständigkeit.
• Machen Sie sich vor dem Einsatz anhand der Be die-
nungs anweisung mit dem Gerät vertraut.
• Verwenden Sie bei Zubehör sowie Verschleiß- und Er-
satzteilen nur Original-Teile. Ersatzteile erhalten Sie
bei Ihrem scheppach-Fachhändler.
• Geben Sie bei Bestellungen unsere Artikelnummern
so wie Typ und Baujahr des Gerätes an.
Steuerungen und Teile, Abb. 1–2
1 Tischplatte
2 Fräsanschlag
3
3a Anschlagleiste rechts
3b Anschlagleiste links
4 Druckleiste oben
5 Druckleiste seitlich
6 Höhenverstellung
7 Klemmschraube
8 Querschneidlehre
9 Drehzahleinstellung
10 EIN/AUS-Schalter
11 Tischverbreiterung rechts
12 Tischverbreiterung links
Lieferumfang
Verstellkurbel mit Hutmutter M6
Werkzeugschutz mit Zylinderstift
Technische Daten
Maße L/B/T mm
Tischgröße mm
Tischhöhe mm
Maße Tischverbrei-
terung B/T mm
Höhenverstellung
mm
Tischeinlegeringe
mm
Werkstückgröße
650 mm x 160 mm x 65 mm
(L x B x H) max.
Drehzahl min
-1
Gewicht kg
hf 50
Tischfräsmaschine hf 50
2 Tischverbreiterungen
D 6mm x 35 mm
Querschneidlehre kpl.
Inbusschlüssel 4 mm
Inbusschlüssel 5 mm
Schlüssel SW 19
Schlüssel SW 24
Bedienungsanweisung
610/360/311
610/630
365
210/360
0–40
32/47/55
11500 – 24000
23,5
