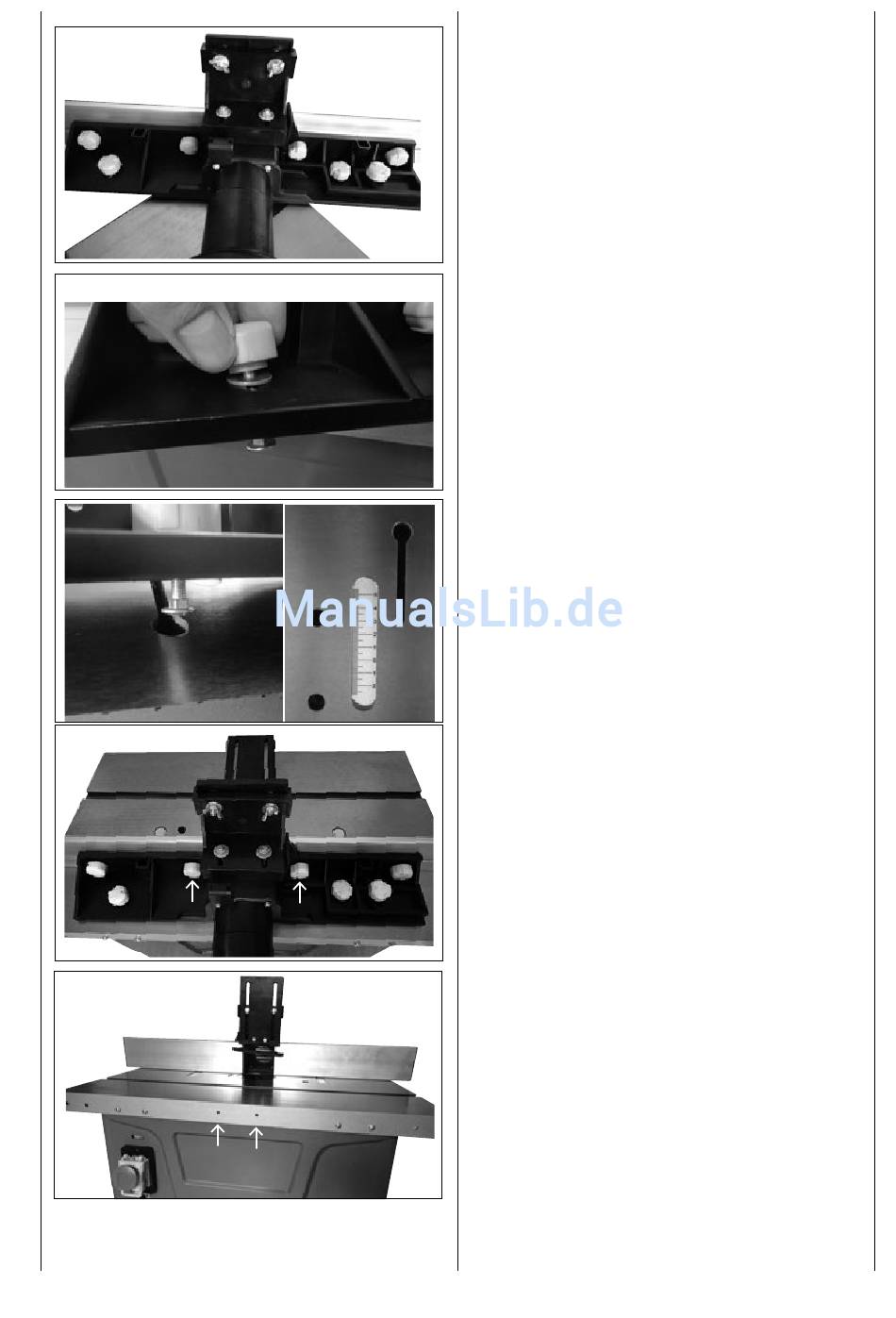

Montering af fræseanslag på arbejdsbordet, Fig.
8–11
For at installere fræseanslaget skal du gøre følgende:
Monter de 2 hætteskruer i plastik med spændskiverne i
fræseanslagets noter (Fig. 9).
Før nu de hætteskruer i plastik gennem bordnotens åb-
ninger. (Fig. 10).
Anbring fræseanslaget i den ønskede position og træk
kontramøtrikkerne fast. (Fig. 11).
Komponenter til skinnens tilbageslag
1 Tilbageslagssikkerhedsskinne
1 Monteringsstøtte
Dele til fastgørelse af sikkerhedsskinnen
2 Nedsænkede hovedskruer M5 x 10
2 Pakninger 5 mm
2 Låseringe 5 mm
2 Bærende bolts M6 x 25
2 Pakninger 6 mm
2 Vingemøtrikker M6
Montering af sikkerhedsbarrieren med tilbageslag
• Find de to huller i midten på maskinen forside (Fig.
12).
