Installation

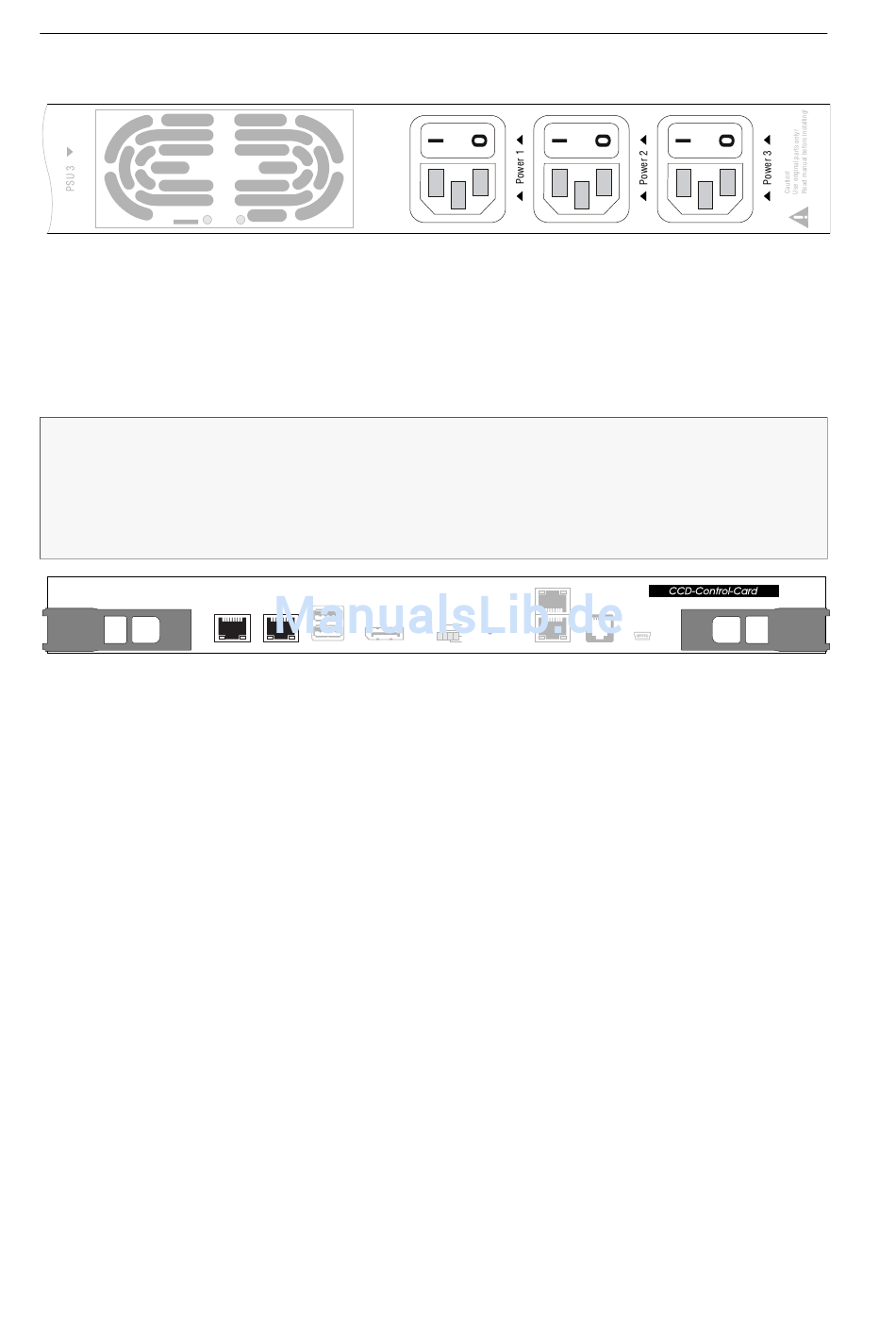

Stromversorgung

AC
Schließen Sie für jedes eingebaute Spannungsversorgungsmodul ein mitge-
Power ×:
liefertes Stromversorgungskabel an. Verbinden Sie das Stromversorgungskabel mit
einer Netzsteckdose und schalten Sie den Netzschalter ein.

Netzwerkschnittstellen

HINWEIS:
Die Konfiguration des Matrixswitches über die Webapplikation
Config Panel und der Einsatz der erweiterten Netzwerkfunktionalitäten (z. B.
Authentifizierung gegenüber Verzeichnisdiensten, Zeitsynchronisation über einen
NTP-Server, Netzfilter oder Syslog) erfordert eine Verbindung des Matrix-
switches mit einem (oder zwei) lokalen Netzwerk(en).
Network A: Stecken Sie optional ein als Zubehör erhältliches Twisted-Pair-Kabel der
Kategorie 5e (oder höher) ein.
Das andere Ende des Kabels ist mit einer Netzwerkschnittstelle eines lokalen Netz-
werks zu verbinden.
Network B: Stecken Sie optional ein als Zubehör erhältliches Twisted-Pair-Kabel der
Kategorie 5e (oder höher) ein.
Das andere Ende des Kabels ist mit einer Netzwerkschnittstelle eines lokalen Netz-
werks zu verbinden.
12 · G&D ControlCenter-Digital-80
DC
USB
Network A Network B DisplayPort
Bus IN
RS232 Service
Status
Fail Ctrl
Ident.
Fail Comm.
Bus OUT
