- Seite 1 Guntermann & Drunck GmbH www.gdsys.de G&D ControlCenter-IP Installationsanleitung Installation Guide A9100331-1.01...
-
Seite 2: Zu Dieser Dokumentation
© Guntermann & Drunck GmbH 2018. Alle Rechte vorbehalten. Version 1.01 – 28.10.2018 Firmware: 1.0.000 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Telefon +49 (0) 271 23872-0 Telefax +49 (0) 271 23872-120 http://www.gdsys.de sales@gdsys.de i · G&D ControlCenter-IP... -
Seite 3: Fcc Statement
Increase the separation between the equipment and receiver. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/TV technician for help. G&D ControlCenter-IP · ii... -
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Sicherheitshinweise ..................1 Der IP-Matrixswitch »ControlCenter-IP« ............4 Lieferumfang ....................4 Anforderung an den Netzwerk-Switch .............. 5 Voraussetzungen der Netzwerk-Switches ............5 Empfohlene Einstellungen der Netzwerk-Switches ..........6 Sonderfall: Unicast-Übertragung ................ 7 Installation ....................... 8 Stromversorgung ....................8 Netzwerkschnittstellen .................. -
Seite 5: Sicherheitshinweise
Betreiben Sie dieses Gerät nur mit dem mitgelieferten oder in der Bedienungsan- leitung aufgeführten Netzteil. ! Betreiben Sie das Gerät ausschließlich im vorgesehenen Einsatzbereich Die Geräte sind für eine Verwendung im Innenbereich ausgelegt. Vermeiden Sie extreme Kälte, Hitze oder Feuchtigkeit. G&D ControlCenter-IP · 1... - Seite 6 Mettre au rebut les batteries usagées conformêment aux instructions du fabricant et de manière écologique. Les batteries usagées ne doivent pas être jetées dans les ordures ménagères. Respectez les prescriptions valables pour l'élimination des produits électroniques. 2 · G&D ControlCenter-IP...
-
Seite 7: Besondere Hinweise Zum Umgang Mit Laser-Technologie
Umgang mit Laser-Technologie nicht sichergestellt werden. Die Gewährleistung zur Erfüllung aller einschlägigen Bestimmungen kann nur in der Gesamtheit der Originalkomponenten gegeben werden. Aus diesem Grund ist der Betrieb der Geräte ausschließlich mit solchen Übertragungsmodu- len zulässig, die von G&D zertifiziert wurden. G&D ControlCenter-IP · 3... -
Seite 8: Der Ip-Matrixswitch »Controlcenter-Ip

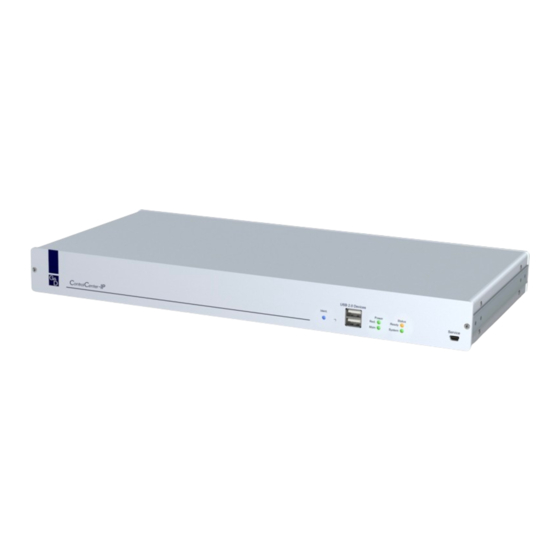

Der IP-Matrixswitch »ControlCenter-IP« Der IP-Matrixswitch »ControlCenter-IP« Der IP-Matrixswitch ControlCenter-IP ist die zentrale Komponente des G&D IP- Matrixsystems. USB 2.0 Devices Ident. Power Status Service Red. Ready Main System Das IP-Matrixsystem ermöglicht die Aufschaltung eines IP-Arbeitsplatzmoduls ( auf ein IP-Rechnermodul ( ). -
Seite 9: Anforderung An Den Netzwerk-Switch
Ports, die nicht in regelmäßigen Abständen ihr Abonnement zu den jeweiligen Multicast-Gruppen bestätigen, erhalten deren Pakete nicht mehr. Ist kein Querier vorhanden, schaltet ein Switch grundsätzlich den Port nach Err- reichen des Timeouts eines Member-Ports für den Empfang von Multicast-Pake- ten ab. G&D ControlCenter-IP · 5... -
Seite 10: Empfohlene Einstellungen Der Netzwerk-Switches
Deaktivieren Sie Spanning Tree TCN flooding für die Ports an denen IP- Matrix-Geräte angeschlossen sind. DSCP/QoS: Der IP-KVM-Datenverkehr kann gegenüber anderem Netzwerkver- kehr priorisiert werden. In Überlast-Situationen wird mit einer Strict-Priority der Verlust von KVM-Daten vermieden. 6 · G&D ControlCenter-IP... -
Seite 11: Sonderfall: Unicast-Übertragung
Bei Verzicht auf die Multicast-Übertragung werden deutlich weniger Anforderungen an den Netzwerkswitch gestellt. Folgende der oben aufgelisteten Voraussetzungen und Einstellungen des Netz- werkswitches entfallen in diesem Fall: Multicast, IGMP, IGMP Snooping, IGMP Snooping Querier, Fast Leave/Immediate Leave und Spanning Tree TCN Flooding. G&D ControlCenter-IP · 7... -
Seite 12: Installation
Das andere Ende des Kabels ist mit einer Netzwerkschnittstelle eines lokalen Netz- werks zu verbinden. Stecken Sie ggf. ein als Zubehör erhältliches Twisted-Pair-Kabel der Kate- Network B: gorie 5e (oder höher) ein. Das andere Ende des Kabels ist mit einer Netzwerkschnittstelle eines lokalen Netz- werks zu verbinden. 8 · G&D ControlCenter-IP... -
Seite 13: Installation Und Anschluss Der Arbeitsplatzmodule
Download-Link DL-DVI-Vision-IP A9100327 https://gdsys.de/A9100327 DL-DVI-Vision-IP-Fiber A9100328 https://gdsys.de/A9100328 DP1.2-Vision-IP A9100311 https://gdsys.de/A9100311 DP1.2-Vision-IP-Fiber A9100316 https://gdsys.de/A9100316 DP-Vision-IP A9100303 https://gdsys.de/A9100303 DP-Vision-IP-Fiber A9100315 https://gdsys.de/A9100315 DVI-Vision-IP A9100313 https://gdsys.de/A9100313 DVI-Vision-IP-Fiber A9100317 https://gdsys.de/A9100317 Verbinden Sie die Transmission-Schnittstellen der einzelnen Arbeitsplatzmodule mit dem Gigabit-Ethernet. G&D ControlCenter-IP · 9... -
Seite 14: Installation Und Anschluss Der Rechnermodule
Die erforderlichen Schritte werden in den mitgelieferten Handbüchern der Module beschrieben: Handbuch Artikelnummer Download-Link DP1.2-Vision-IP A9100311 https://gdsys.de/A9100311 DP1.2-Vision-IP-Fiber A9100316 https://gdsys.de/A9100316 DP-Vision-IP A9100303 https://gdsys.de/A9100303 DP-Vision-IP-Fiber A9100315 https://gdsys.de/A9100315 DVI-Vision-IP A9100313 https://gdsys.de/A9100313 DVI-Vision-IP-Fiber A9100317 https://gdsys.de/A9100317 Verbinden Sie die Transmission-Schnittstellen der einzelnen Rechnermodule mit dem Gigabit-Ethernet. 10 · G&D ControlCenter-IP... -
Seite 15: Erstkonfiguration Der Netzwerkeinstellungen
Ändern Sie unbedingt das voreingestellte Passwort des Administratorkontos. Eine detaillierte Anleitung hierzu finden Sie im Handbuch der Webapplikation. 7. Klicken Sie in der Symbolleiste auf das Werkzeugsymbol. 8. Klicken Sie auf die Reiter Konfiguration > Schnittstellen G&D ControlCenter-IP · 11... - Seite 16 , um die Daten zu speichern. 12.Klicken Sie auf das Exit -Symbol (s. Abbildung rechts), um die Webappli- kation zu beenden. 13.Entfernen Sie die Twisted-Pair-Kabelverbindung zwischen dem Rechner und dem IP-Matrixswitch. 14.Integrieren Sie den IP-Matrixswitch in das lokale Netzwerk. 12 · G&D ControlCenter-IP...
-
Seite 17: Grundkonfiguration Der Kvm-Over-Ip™-Verbindung
Ändern Sie unbedingt das voreingestellte Passwort des Administratorkontos. Eine detaillierte Anleitung hierzu finden Sie im Handbuch der Webapplikation. 4. Klicken Sie im Strukturbaum auf KVM-Matrixsystem > [Name] > Matrixswitches 5. Klicken Sie mit der rechten Maustaste auf den IP-Matrixswitch. G&D ControlCenter-IP · 13... -
Seite 18: Festlegung Der Art Der Videoübertragung
Diese Option stellt deutlich weniger Anforderungen an den Netzwerk- switch. Sie können die Festlegung der Art der Videoübertragung systemweit festlegen. Die systemweite Einstellung wird standardmäßig von allen Target-Modulen angewen- det. Zusätzlich können Sie für jedes Target-Modul die Art der Videoübertragung individuell festlegen. 14 · G&D ControlCenter-IP... - Seite 19 3. Wählen Sie die Zeile und betätigen Sie die Target Eingabetaste 4. Wählen Sie das zu konfigurierende Target-Modul und betätigen Sie -Taste. TIPP: Verwenden Sie die Suchfunktion oder das Sortierkriterium des Menüs, um die Auswahl der Listeneinträge einzugrenzen. G&D ControlCenter-IP · 15...
-
Seite 20: Beschränkung Der Kvm-Over-Ip-Gegenstellen (Uid-Locking)
So (de)aktivieren Sie das UID-Locking: 1. Starten Sie die Webapplikation des IP-Matrixswitches 2. Klicken Sie im Strukturbaum auf KVM-Matrixsystem > [Name] > Matrixswitches 3. Doppelklicken Sie auf den IP-Matrixswitch. 4. Klicken Sie auf den Reiter KVM-Verbindung 16 · G&D ControlCenter-IP... - Seite 21 IP-Matrixswitch herstellen darf. Klicken Sie abschließend auf Entfernen: Klicken Sie auf ein erlaubtes Rechnermodul oder ein erlaubtes Arbeitsplatzmodul und anschließend auf um die Erlaubnis zu widerrufen. 6. Klicken Sie auf , um die erfassten Daten zu speichern. G&D ControlCenter-IP · 17...
-
Seite 22: Verwendung Des Reset-Tasters
3. Halten Sie den Taster weiterhin gedrückt und schalten Sie das Gerät ein. 4. Sobald die grüne Status-LED blinkt, lassen Sie die Taste los. HINWEIS: Die Wiederherstellung der Standardeinstellungen ist alternativ auch über die Webapplikation Config Panel möglich. 18 · G&D ControlCenter-IP... -
Seite 23: Temporäre Deaktivierung Der Netzfilterregeln
3. Bearbeiten Sie die im Gerät gespeicherten Netzfilterregeln mit der Webapplika- tion Config Panel und speichern Sie die Regeln anschließend ab. WICHTIG: Wird innerhalb von 15 Minuten keine neue Netzfilterkonfiguration erstellt, werden die ursprünglichen Einstellungen wieder aktiviert. G&D ControlCenter-IP · 19... -
Seite 24: Statusanzeigen
Stromnetz nicht hergestellt. Status Ready blinkt Gerät ist betriebsbereit oder wird gebootet. Interne Kommunikation fehlerhaft. System grün Gerät betriebsbereit. blinkt Wiederherstellung der Standardeinstellungen nach grün Betätigung des Reset-Tasters Das Gerät ist nicht betriebsbereit. Interne Kommunikation fehlerhaft. 20 · G&D ControlCenter-IP... -
Seite 25: Leds An Der Rückseite
Interne Kommunikation fehlerhaft. Ident. Leuchtet, sobald die LED über die Webapplikation aktiviert wurde. Network A gelb Verbindung aktiv grün blinkt Aktivität auf der Netzwerkschnittstelle festgestellt Network B gelb Verbindung aktiv grün blinkt Aktivität auf der Netzwerkschnittstelle festgestellt G&D ControlCenter-IP · 21... -
Seite 26: Technische Daten
Gewicht: ca. 2,2 kg Einsatzumgebung Temperatur: +5°C bis +45 °C Luftfeuchte: 20 % bis 80 %, nicht kondensierend Lagerumgebung Temperatur: -20 °C bis +55 °C Luftfeuchte: 15 % bis 85 %, nicht kondensierend Konformität CE, RoHs 22 · G&D ControlCenter-IP... - Seite 28 © Guntermann & Drunck GmbH 2018. All rights reserved. Version 1.01 – 28/10/2018 Firmware: 1.0.000 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany Phone +49 271 23872-0 +49 271 23872-120 http://www.gdsys.de sales@gdsys.de i · G&D ControlCenter-IP...
- Seite 29 Increase the separation between the equipment and receiver. Connect the equipment into an outlet on a circuit different from that to which the receiver is connected. Consult the dealer or an experienced radio/TV technician for help. G&D ControlCenter-IP · ii...
- Seite 30 Table of contents Contents Safety instructions .................... 1 The »ControlCenter-IP« IP matrix switch ............4 Scope of delivery ....................4 Selecting a switch ..................... 5 Requirements of network switches ..............5 Recommended settings of network switches ............6 Special Case: Unicast Transmission ..............7 Installation .......................
-
Seite 31: Safety Instructions
Operate this device with the provided G&D power pack or with the power pack listed in the manual. ! Operate the device only in designated areas. The devices are designed for indoor use. Avoid exposure to extreme cold, heat or humidity. G&D ControlCenter-IP · 1... - Seite 32 VORSICHT: Es besteht Explosionsgefahr, wenn die Batterie durch einen falschen Batterie-Typ ersetzt wird. Entsorgen Sie gebrauchte Batterien umweltgerecht. Gebrauchte Batterien dürfen nicht in den Hausmüll geworfen werden. Beachten Sie die gültigen Vorschriften zur Entsorgung elektronischer Produkte. 2 · G&D ControlCenter-IP...
- Seite 33 The guarantee of complying with all relevant instructions can only be given by applying original components. Therefore, the devices have to be operated with G&D certified transmission modules only. G&D ControlCenter-IP · 3...
-
Seite 34: The »Controlcenter-Ip« Ip Matrix Switch
The »ControlCenter-IP« IP matrix switch The »ControlCenter-IP« IP matrix switch The IP matrix switch ControlCenter-IP is the central component of the G&D IP matrix system. USB 2.0 Devices Ident. Power Status Service Red. Ready Main System You can use the IP matrix system to access an IP computer module (... -
Seite 35: Selecting A Switch
Ports that do not regularly confirm their subscription to the respective multicast groups no longer receive their packets. If no querier is available, a switch disables the port after reaching the timeout of a member port for receiving multicast packets. G&D ControlCenter-IP · 5... -
Seite 36: Recommended Settings Of Network Switches
Disable Spanning Tree TCN flooding for the ports to which IP matrix devices are connected. DSCP/QoS: IP KVM traffic can be prioritised over other network traffic. In over- load situations, a strict priority prevents the loss of KVM data. 6 · G&D ControlCenter-IP... -
Seite 37: Special Case: Unicast Transmission
If multicast transmission is not used, the network switch will have to meet considerably fewer requirements. The following requirements and settings of the network switch listed above do not apply in this case: Multicast, IGMP, IGMP Snooping, IGMP Snooping Querier, Fast Leave/Immediate Leave and Spanning Tree TCN Flooding. G&D ControlCenter-IP · 7... -
Seite 38: Installation
Connect the other end of the cable to a network interface of the local network. If required, plug in a category 5e (or better) twisted-pair cable, which is Network B: available as accessory. Connect the other end of the cable to a network interface of the local network. 8 · G&D ControlCenter-IP... -
Seite 39: Installing And Connecting User Modules
DL-DVI-Vision-IP-Fiber A9100328 https://gdsys.de/A9100328 DP1.2-Vision-IP A9100311 https://gdsys.de/A9100311 DP1.2-Vision-IP-Fiber A9100316 https://gdsys.de/A9100316 DP-Vision-IP A9100303 https://gdsys.de/A9100303 DP-Vision-IP-Fiber A9100315 https://gdsys.de/A9100315 DVI-Vision-IP A9100313 https://gdsys.de/A9100313 DVI-Vision-IP-Fiber A9100317 https://gdsys.de/A9100317 Connect the Transmission interfaces of each individual user module to the Gigabit Ethernet. G&D ControlCenter-IP · 9... -
Seite 40: Installing And Connecting Computer Modules
Order number Download link DP1.2-Vision-IP A9100311 https://gdsys.de/A9100311 DP1.2-Vision-IP-Fiber A9100316 https://gdsys.de/A9100316 DP-Vision-IP A9100303 https://gdsys.de/A9100303 DP-Vision-IP-Fiber A9100315 https://gdsys.de/A9100315 DVI-Vision-IP A9100313 https://gdsys.de/A9100313 DVI-Vision-IP-Fiber A9100317 https://gdsys.de/A9100317 Connect the Transmission interfaces of each individual computer module to the Gigabit Ethernet. 10 · G&D ControlCenter-IP... -
Seite 41: Initial Configuration Of The Network Settings
Change the preset password of the administrator account. The manual of the web application provides a detailed description of how to change the preset access data. 7. Click the tools symbol in the toolbar. 8. Click the tabs. Configuration > Interfaces G&D ControlCenter-IP · 11... - Seite 42 12.Click the button (see figure on the right) to close the web application. Exit 13.Remove the twisted pair cable between the computer and the computer or the KVM switch. 14.Integrate the KVM switch into the local network. 12 · G&D ControlCenter-IP...
-
Seite 43: Basic Configuration Of The Kvm-Over-Ip™ Connection
4. In the directory tree, click on KVM matrix system > [Name] > Matrix switches 5. Right-click on the IP matrix switch. G&D ControlCenter-IP · 13... -
Seite 44: Determination Of The Type Of Video Transmission
This option places significantly less demands on the network switch. You can define the type of video transmission system-wide. The system-wide setting is applied by default by all target modules. In addition, you can specify the type of video transmission individually for each target module. 14 · G&D ControlCenter-IP... - Seite 45 Target Enter 4. Select the target module you want to configure and press ADVICE: Use the menu’s search function, the view filter or the sort criteria to limit the selection of list entries. G&D ControlCenter-IP · 15...
-
Seite 46: Restricting Kvm-Over-Ip Remote Stations (Uid Locking)
1. Start the web application of the IP matrix switch 2. In the directory tree, click on KVM matrix system > [Name] > Matrix switches 3. Double-click the IP matrix switch. 4. Click on the tab KVM connection 16 · G&D ControlCenter-IP... - Seite 47 IP matrix switch. Click Remove: Click on a permitted computer module or a permitted user module and then on to revoke the permission. 6. Click on to save your settings. G&D ControlCenter-IP · 17...
-
Seite 48: Reset Button
2. Press and hold the Reset button on the front panel of the device. 3. Keep the button pressed and turn the device on. 4. Release the button when the green Status-LED starts blinking. NOTE: You can also use the Config Panel web application to reset the default settings. 18 · G&D ControlCenter-IP... -
Seite 49: Disabling The Netfilter Rules Temporarily
3. Use the Config Panel web application to edit the netfilter rules that are stored in the appliance and, afterwards, save these rules. IMPORTANT: The former settings are reactivated if no new netfilter rules are created within 15 minutes. G&D ControlCenter-IP · 19... -
Seite 50: Status Displays
Device is ready for operation or is being booted. Defective internal communication. System green Device is ready for operation. blinking Restoring the default settings after pressing the green reset button The device is not ready for operation. Defective internal communication. 20 · G&D ControlCenter-IP... - Seite 51 Defective internal communication. Ident. The LED to identify the device in the web application is activated. Network A yellow Active connection green blinking Activity at network interface Network B yellow Active connection green blinking Activity at network interface G&D ControlCenter-IP · 21...
-
Seite 52: Technical Data
2.2 kg Operational Temperature: +5°C to +45 °C environment Air humidity: 20 % to 80 %, non-condensing Storage Temperature: -20 °C to +55 °C environment Air humidity: 15 % to 85 %, non-condensing Conformity CE, RoHs 22 · G&D ControlCenter-IP... - Seite 56 Das Handbuch wird fortlaufend aktualisiert und im Internet veröffentlicht. The manual is constantly updated and available on our website. https://gdsys.de/A9100331 Guntermann & Drunck GmbH Obere Leimbach 9 57074 Siegen Germany http://www.gdsys.de sales@gdsys.de...
