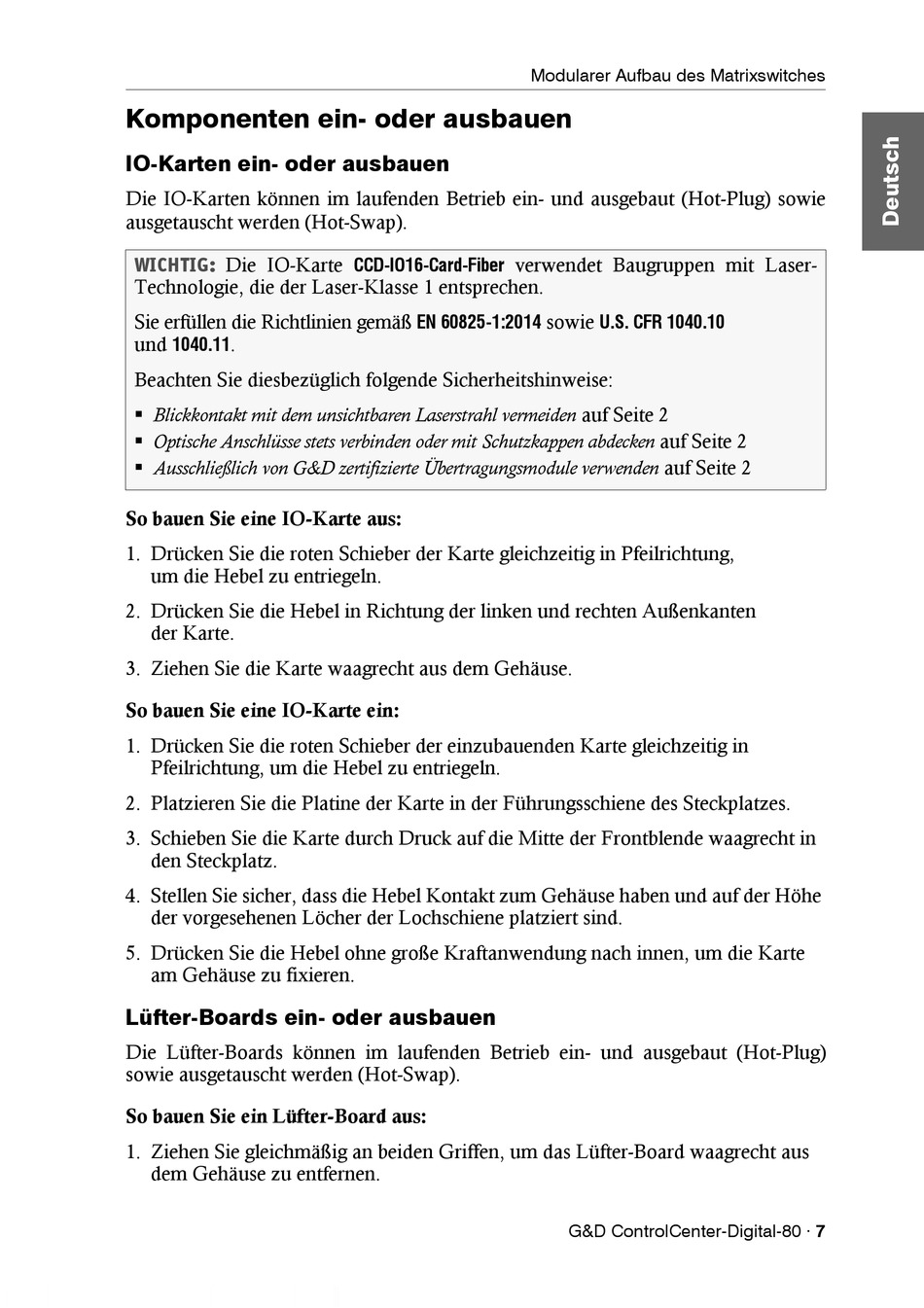

Komponenten ein- oder ausbauen

IO-Karten ein- oder ausbauen

Die IO-Karten können im laufenden Betrieb ein- und ausgebaut (Hot-Plug) sowie
ausgetauscht werden (Hot-Swap).
WICHTIG: Die IO-Karte
Technologie, die der Laser-Klasse 1 entsprechen.
Sie erfüllen die Richtlinien gemäß
und .
1040.11
Beachten Sie diesbezüglich folgende Sicherheitshinweise:
 Blickkontakt mit dem unsichtbaren Laserstrahl vermeiden auf Seite 2
 Optische Anschlüsse stets verbinden oder mit Schutzkappen abdecken auf Seite 2
 Ausschließlich von G&D zertifizierte Übertragungsmodule verwenden auf Seite 2
So bauen Sie eine IO-Karte aus:
1. Drücken Sie die roten Schieber der Karte gleichzeitig in Pfeilrichtung,
um die Hebel zu entriegeln.
2. Drücken Sie die Hebel in Richtung der linken und rechten Außenkanten
der Karte.
3. Ziehen Sie die Karte waagrecht aus dem Gehäuse.
So bauen Sie eine IO-Karte ein:
1. Drücken Sie die roten Schieber der einzubauenden Karte gleichzeitig in
Pfeilrichtung, um die Hebel zu entriegeln.
2. Platzieren Sie die Platine der Karte in der Führungsschiene des Steckplatzes.
3. Schieben Sie die Karte durch Druck auf die Mitte der Frontblende waagrecht in
den Steckplatz.
4. Stellen Sie sicher, dass die Hebel Kontakt zum Gehäuse haben und auf der Höhe
der vorgesehenen Löcher der Lochschiene platziert sind.
5. Drücken Sie die Hebel ohne große Kraftanwendung nach innen, um die Karte
am Gehäuse zu fixieren.
Lüfter-Boards ein- oder ausbauen
Die Lüfter-Boards können im laufenden Betrieb ein- und ausgebaut (Hot-Plug)
sowie ausgetauscht werden (Hot-Swap).
So bauen Sie ein Lüfter-Board aus:
1. Ziehen Sie gleichmäßig an beiden Griffen, um das Lüfter-Board waagrecht aus
dem Gehäuse zu entfernen.
CCD-IO16-Card-Fiber verwendet Baugruppen mit Laser-
EN 60825-1:2014
Modularer Aufbau des Matrixswitches
sowie U.S. CFR 1040.10
G&D ControlCenter-Digital-80 · 7
