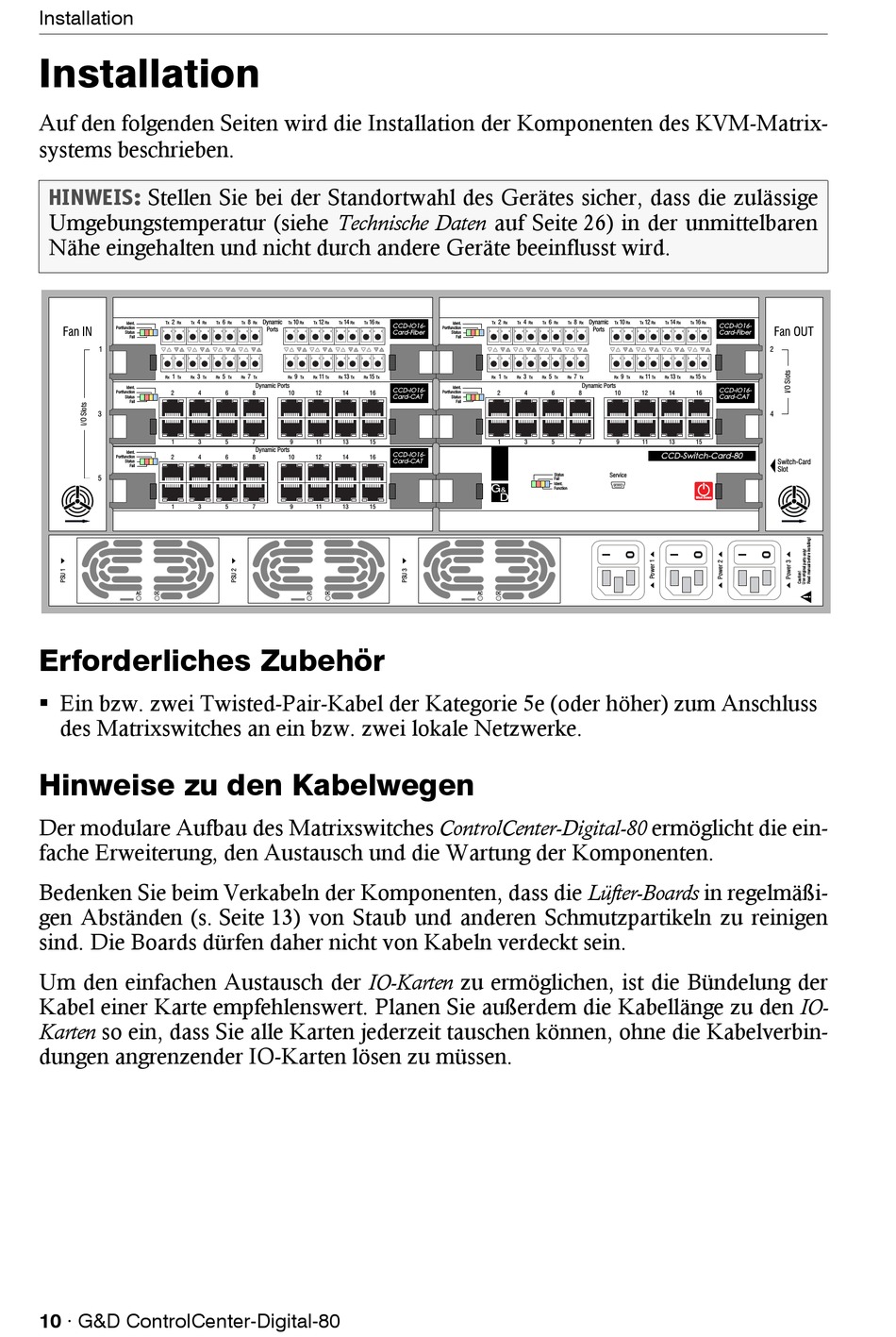

Installation

Installation
Auf den folgenden Seiten wird die Installation der Komponenten des KVM-Matrix-
systems beschrieben.
HINWEIS: Stellen Sie bei der Standortwahl des Gerätes sicher, dass die zulässige
Umgebungstemperatur (siehe Technische Daten auf Seite 26) in der unmittelbaren
Nähe eingehalten und nicht durch andere Geräte beeinflusst wird.
2 4
Ident. Tx Rx Tx Rx
Portfunction
Status
Fail
1
1 3
Rx Tx Rx Tx
Ident.
Portfunction 2 4
Status
Fail
3
1 3
Ident.
Portfunction 2 4
Status
Fail
5
1 3
AC DC
Erforderliches Zubehör
 Ein bzw. zwei Twisted-Pair-Kabel der Kategorie 5e (oder höher) zum Anschluss
des Matrixswitches an ein bzw. zwei lokale Netzwerke.

Hinweise zu den Kabelwegen

Der modulare Aufbau des Matrixswitches ControlCenter-Digital-80 ermöglicht die ein-
fache Erweiterung, den Austausch und die Wartung der Komponenten.
Bedenken Sie beim Verkabeln der Komponenten, dass die Lüfter-Boards in regelmäßi-
gen Abständen (s. Seite 13) von Staub und anderen Schmutzpartikeln zu reinigen
sind. Die Boards dürfen daher nicht von Kabeln verdeckt sein.
Um den einfachen Austausch der IO-Karten zu ermöglichen, ist die Bündelung der
Kabel einer Karte empfehlenswert. Planen Sie außerdem die Kabellänge zu den IO-
Karten so ein, dass Sie alle Karten jederzeit tauschen können, ohne die Kabelverbin-
dungen angrenzender IO-Karten lösen zu müssen.
10 · G&D ControlCenter-Digital-80
6 8 Dynamic 10 12 14 16
Tx Rx Tx Rx Tx Rx Tx Rx Tx Rx Tx Rx
Ports
5 7 9 11 13 15
Rx Tx Rx Tx Rx Tx Rx Tx Rx Tx Rx Tx
Dynamic Ports
6 8 10 12 14 16
5 7 9 11 13 15
Dynamic Ports
6 8 10 12 14 16
5 7 9 11 13 15
AC DC
2 4 6 8 Dynamic
Ident. Tx Rx Tx Rx Tx Rx Tx Rx
Portfunction
Ports
Status
Fail
1 3 5 7
Rx Tx Rx Tx Rx Tx Rx Tx
Dynamic Ports
Ident.
Portfunction 2 4 6 8
Status
Fail
1 3 5 7
Status Service
Fail
Ident.
Function
AC DC
10 12 14 16
Tx Rx Tx Rx Tx Rx Tx Rx
2
9 11 13 15
Rx Tx Rx Tx Rx Tx Rx Tx
10 12 14 16
4
9 11 13 15
Switch-Card
Slot
Shut Down
