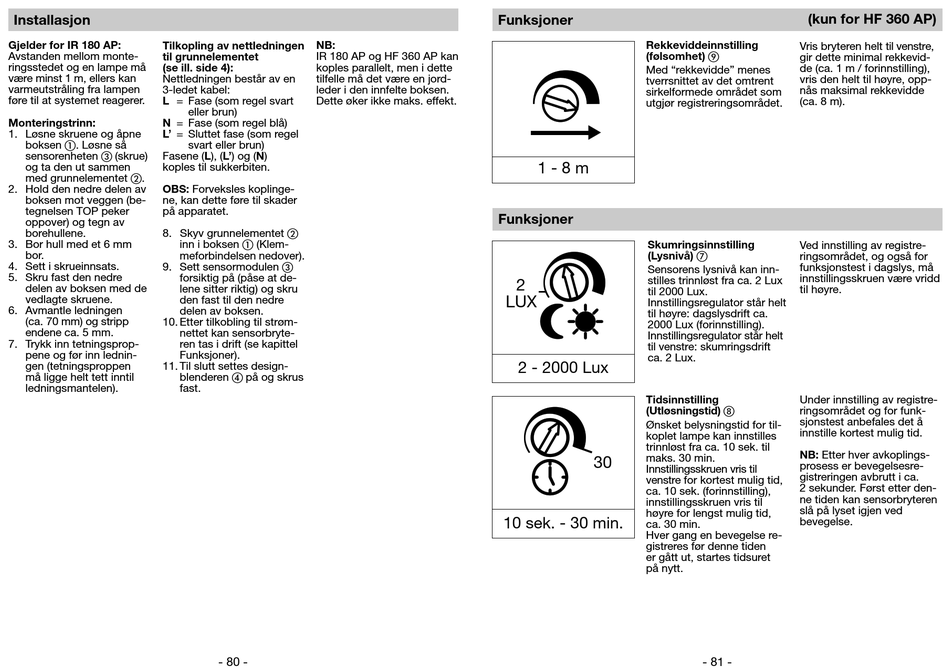

Installasjon
Gjelder for IR 180 AP: Tilkopling av nettledningen
Avstanden mellom monte- til grunnelementet
ringsstedet og en lampe må (se ill. side 4):
være minst 1 m, ellers kan Nettledningen består av en
varmeutstråling fra lampen 3-ledet kabel:
føre til at systemet reagerer. L = Fase (som regel svart
Monteringstrinn: N = Fase (som regel blå)
1. Løsne skruene og åpne L' = Sluttet fase (som regel
boksen a. Løsne så
sensorenheten c (skrue)
Fasene (L), (L') og (N)
og ta den ut sammen
koples til sukkerbiten.
med grunnelementet b.
2. Hold den nedre delen av OBS: Forveksles koplinge-
boksen mot veggen (be- ne, kan dette føre til skader
tegnelsen TOP peker på apparatet.
oppover) og tegn av
borehullene. 8. Skyv grunnelementet b
3. Bor hull med et 6 mm inn i boksen a (Klem-
bor. meforbindelsen nedover).
4. Sett i skrueinnsats. 9. Sett sensormodulen c
5. Skru fast den nedre forsiktig på (påse at de-
delen av boksen med de lene sitter riktig) og skru
vedlagte skruene. den fast til den nedre
6. Avmantle ledningen delen av boksen.
(ca. 70 mm) og stripp
10. Etter tilkobling til strøm-
endene ca. 5 mm.
nettet kan sensorbryte-
7. Trykk inn tetningsprop-
ren tas i drift (se kapittel
pene og før inn lednin- Funksjoner).
gen (tetningsproppen 11. Til slutt settes design-
må ligge helt tett inntil blenderen d på og skrus
ledningsmantelen). fast.
NB:
IR 180 AP og HF 360 AP kan
koples parallelt, men i dette
tilfelle må det være en jord-
leder i den innfelte boksen.
Dette øker ikke maks. effekt.
eller brun)
svart eller brun)
- 80 -
Funksjoner
Rekkeviddeinnstilling
(følsomhet) i
Med "rekkevidde" menes
tverrsnittet av det omtrent
sirkelformede området som
utgjør registreringsområdet.
1 - 8 m
Funksjoner
Skumringsinnstilling
(Lysnivå) g
2
Sensorens lysnivå kan inn-
LUX
stilles trinnløst fra ca. 2 Lux
2
til 2000 Lux.
LUX
Innstillingsregulator står helt
til høyre: dagslysdrift ca.
2000 Lux (forinnstilling).
Innstillingsregulator står helt
til venstre: skumringsdrift
ca. 2 Lux.
2 - 2000 Lux
Tidsinnstilling
(Utløsningstid) h
Ønsket belysningstid for til-
koplet lampe kan innstilles
trinnløst fra ca. 10 sek. til
maks. 30 min.
30
Innstillingsskruen vris til
venstre for kortest mulig tid,
30
ca. 10 sek. (forinnstilling),
innstillingsskruen vris til
høyre for lengst mulig tid,
10 sek. - 30 min.
ca. 30 min.
Hver gang en bevegelse re-
gistreres før denne tiden
er gått ut, startes tidsuret
på nytt.
(kun for HF 360 AP)
Vris bryteren helt til venstre,
gir dette minimal rekkevid-
de (ca. 1 m / forinnstilling),
vris den helt til høyre, opp-
nås maksimal rekkevidde
(ca. 8 m).
Ved innstilling av registre-
ringsområdet, og også for
funksjonstest i dagslys, må
innstillingsskruen være vridd
til høyre.
Under innstilling av registre-
ringsområdet og for funk-
sjonstest anbefales det å
innstille kortest mulig tid.
NB: Etter hver avkoplings-
prosess er bevegelsesre-
gistreringen avbrutt i ca.
2 sekunder. Først etter den-
ne tiden kan sensorbryteren
slå på lyset igjen ved
bevegelse.
- 81 -
