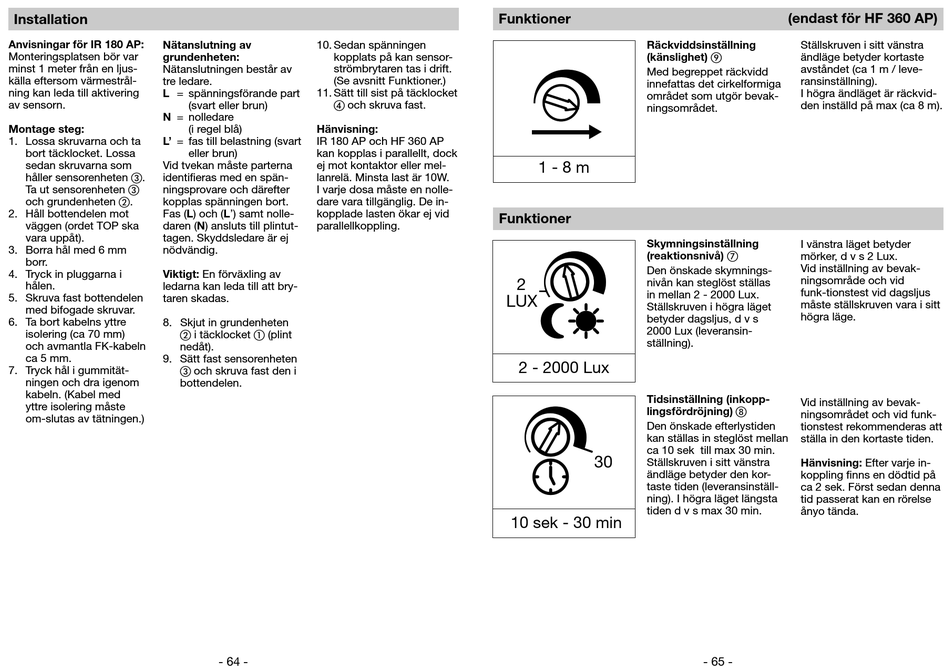

Installation
Anvisningar för IR 180 AP: Nätanslutning av
Monteringsplatsen bör var grundenheten:
minst 1 meter från en ljus- Nätanslutningen består av
källa eftersom värmestrål- tre ledare.
ning kan leda till aktivering L = spänningsförande part
av sensorn.
N = nolledare
Montage steg:
1. Lossa skruvarna och ta L' = fas till belastning (svart
bort täcklocket. Lossa
sedan skruvarna som
Vid tvekan måste parterna
håller sensorenheten c.
identifieras med en spän-
Ta ut sensorenheten c ningsprovare och därefter
och grundenheten b. kopplas spänningen bort.
2. Håll bottendelen mot Fas (L) och (L') samt nolle-
väggen (ordet TOP ska daren (N) ansluts till plintut-
vara uppåt). tagen. Skyddsledare är ej
3. Borra hål med 6 mm nödvändig.
borr.
4. Tryck in pluggarna i Viktigt: En förväxling av
hålen. ledarna kan leda till att bry-
5. Skruva fast bottendelen taren skadas.
med bifogade skruvar.
6. Ta bort kabelns yttre
8. Skjut in grundenheten
isolering (ca 70 mm)
b i täcklocket a (plint
och avmantla FK-kabeln
nedåt).
ca 5 mm. 9. Sätt fast sensorenheten
7. Tryck hål i gummität- c och skruva fast den i
ningen och dra igenom bottendelen.
kabeln. (Kabel med
yttre isolering måste
om-slutas av tätningen.)
10. Sedan spänningen
kopplats på kan sensor-
strömbrytaren tas i drift.
(Se avsnitt Funktioner.)
11. Sätt till sist på täcklocket
(svart eller brun) d och skruva fast.
(i regel blå) Hänvisning:
IR 180 AP och HF 360 AP
eller brun) kan kopplas i parallellt, dock
ej mot kontaktor eller mel-
lanrelä. Minsta last är 10W.
I varje dosa måste en nolle-
dare vara tillgänglig. De in-
kopplade lasten ökar ej vid
parallellkoppling.
- 64 -
Funktioner
Räckviddsinställning
(känslighet) i
Med begreppet räckvidd
innefattas det cirkelformiga
området som utgör bevak-
ningsområdet.
1 - 8 m
Funktioner
Skymningsinställning
(reaktionsnivå) g
2
Den önskade skymnings-
LUX
2
nivån kan steglöst ställas
in mellan 2 - 2000 Lux.
LUX
Ställskruven i högra läget
betyder dagsljus, d v s
2000 Lux (leveransin-
ställning).
2 - 2000 Lux
Tidsinställning (inkopp-
lingsfördröjning) h
Den önskade efterlystiden
kan ställas in steglöst mellan
ca 10 sek till max 30 min.
30
Ställskruven i sitt vänstra
ändläge betyder den kor-
30
taste tiden (leveransinställ-
ning). I högra läget längsta
tiden d v s max 30 min.
10 sek - 30 min
(endast för HF 360 AP)
Ställskruven i sitt vänstra
ändläge betyder kortaste
avståndet (ca 1 m / leve-
ransinställning).
I högra ändläget är räckvid-
den inställd på max (ca 8 m).
I vänstra läget betyder
mörker, d v s 2 Lux.
Vid inställning av bevak-
ningsområde och vid
funk-tionstest vid dagsljus
måste ställskruven vara i sitt
högra läge.
Vid inställning av bevak-
ningsområdet och vid funk-
tionstest rekommenderas att
ställa in den kortaste tiden.
Hänvisning: Efter varje in-
koppling finns en dödtid på
ca 2 sek. Först sedan denna
tid passerat kan en rörelse
ånyo tända.
- 65 -
