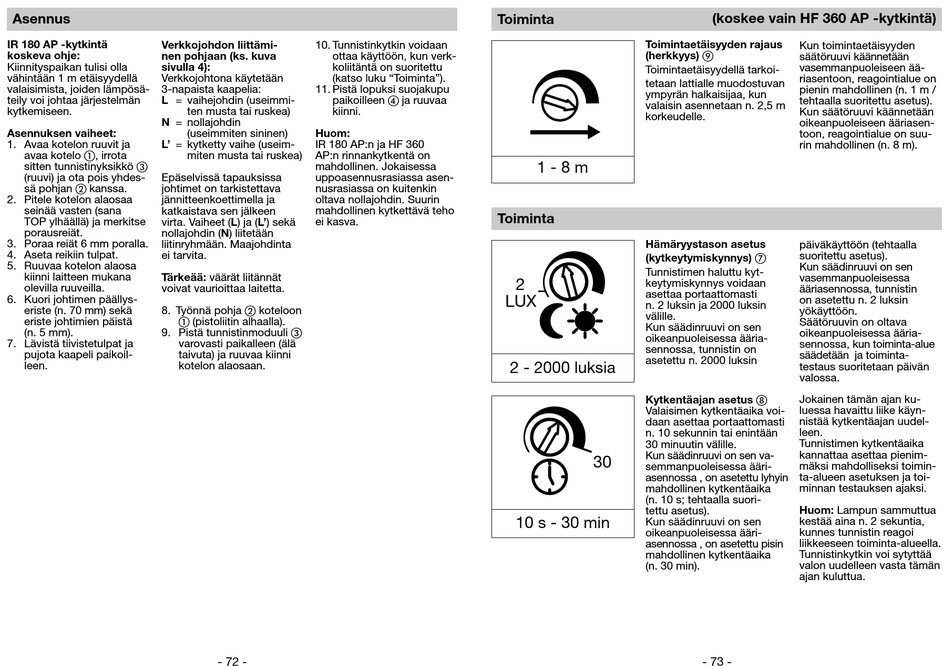

Asennus
IR 180 AP -kytkintä Verkkojohdon liittämi-
koskeva ohje: nen pohjaan (ks. kuva
Kiinnityspaikan tulisi olla sivulla 4):
vähintään 1 m etäisyydellä Verkkojohtona käytetään
valaisimista, joiden lämpösä- 3-napaista kaapelia:
teily voi johtaa järjestelmän L = vaihejohdin (useimmi-
kytkemiseen.
N = nollajohdin
Asennuksen vaiheet:
1. Avaa kotelon ruuvit ja L' = kytketty vaihe (useim-
avaa kotelo a, irrota
sitten tunnistinyksikkö c
(ruuvi) ja ota pois yhdes- Epäselvissä tapauksissa
sä pohjan b kanssa. johtimet on tarkistettava
2. Pitele kotelon alaosaa jännitteenkoettimella ja
seinää vasten (sana katkaistava sen jälkeen
TOP ylhäällä) ja merkitse virta. Vaiheet (L) ja (L') sekä
porausreiät. nollajohdin (N) liitetään
3. Poraa reiät 6 mm poralla. liitinryhmään. Maajohdinta
4. Aseta reikiin tulpat. ei tarvita.
5. Ruuvaa kotelon alaosa
kiinni laitteen mukana Tärkeää: väärät liitännät
olevilla ruuveilla. voivat vaurioittaa laitetta.
6. Kuori johtimen päällys-
eriste (n. 70 mm) sekä
8. Työnnä pohja b koteloon
eriste johtimien päistä
a (pistoliitin alhaalla).
(n. 5 mm).
9. Pistä tunnistinmoduuli c
7. Lävistä tiivistetulpat ja varovasti paikalleen (älä
pujota kaapeli paikoil- taivuta) ja ruuvaa kiinni
leen. kotelon alaosaan.
10. Tunnistinkytkin voidaan
ottaa käyttöön, kun verk-
koliitäntä on suoritettu
(katso luku "Toiminta").
11. Pistä lopuksi suojakupu
paikoilleen d ja ruuvaa
ten musta tai ruskea) kiinni.
Huom:
(useimmiten sininen)
IR 180 AP:n ja HF 360
miten musta tai ruskea) AP:n rinnankytkentä on
mahdollinen. Jokaisessa
uppoasennusrasiassa asen-
nusrasiassa on kuitenkin
oltava nollajohdin. Suurin
mahdollinen kytkettävä teho
ei kasva.
- 72 -
Toiminta
Toimintaetäisyyden rajaus
(herkkyys) i
Toimintaetäisyydellä tarkoi-
tetaan lattialle muodostuvan
ympyrän halkaisijaa, kun
valaisin asennetaan n. 2,5 m
korkeudelle.
1 - 8 m
Toiminta
Hämäryystason asetus
(kytkeytymiskynnys) g
2
Tunnistimen haluttu kyt-
LUX
2
keytymiskynnys voidaan
asettaa portaattomasti
LUX
n. 2 luksin ja 2000 luksin
välille.
Kun säädinruuvi on sen
oikeanpuoleisessa ääria-
sennossa, tunnistin on
asetettu n. 2000 luksin
2 - 2000 luksia
Kytkentäajan asetus h
Valaisimen kytkentäaika voi-
daan asettaa portaattomasti
n. 10 sekunnin tai enintään
30 minuutin välille.
Kun säädinruuvi on sen va-
30
semmanpuoleisessa ääri-
asennossa , on asetettu lyhyin
30
mahdollinen kytkentäaika
(n. 10 s; tehtaalla suori-
tettu asetus).
10 s - 30 min
Kun säädinruuvi on sen
oikeanpuoleisessa ääri-
asennossa , on asetettu pisin
mahdollinen kytkentäaika
(n. 30 min).
(koskee vain HF 360 AP -kytkintä)
Kun toimintaetäisyyden
säätöruuvi käännetään
vasemmanpuoleiseen ää-
riasentoon, reagointialue on
pienin mahdollinen (n. 1 m /
tehtaalla suoritettu asetus).
Kun säätöruuvi käännetään
oikeanpuoleiseen ääriasen-
toon, reagointialue on suu-
rin mahdollinen (n. 8 m).
päiväkäyttöön (tehtaalla
suoritettu asetus).
Kun säädinruuvi on sen
vasemmanpuoleisessa
ääriasennossa, tunnistin
on asetettu n. 2 luksin
yökäyttöön.
Säätöruuvin on oltava
oikeanpuoleisessa ääria-
sennossa, kun toiminta-alue
säädetään ja toiminta-
testaus suoritetaan päivän
valossa.
Jokainen tämän ajan ku-
luessa havaittu liike käyn-
nistää kytkentäajan uudel-
leen.
Tunnistimen kytkentäaika
kannattaa asettaa pienim-
mäksi mahdolliseksi toimin-
ta-alueen asetuksen ja toi-
minnan testauksen ajaksi.
Huom: Lampun sammuttua
kestää aina n. 2 sekuntia,
kunnes tunnistin reagoi
liikkeeseen toiminta-alueella.
Tunnistinkytkin voi sytyttää
valon uudelleen vasta tämän
ajan kuluttua.
