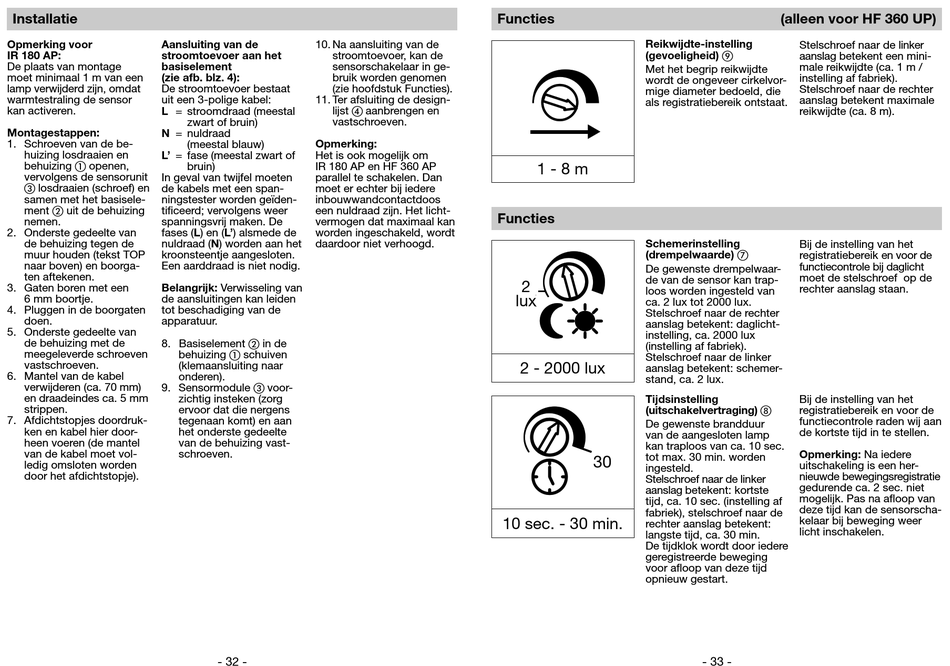

STEINEL HF 360 AP Bedienungsanleitung Seite 17

Installatie
Opmerking voor
Aansluiting van de
IR 180 AP:
stroomtoevoer aan het
De plaats van montage basiselement
moet minimaal 1 m van een (zie afb. blz. 4):
lamp verwijderd zijn, omdat De stroomtoevoer bestaat
warmtestraling de sensor uit een 3-polige kabel:
kan activeren. L = stroomdraad (meestal
Montagestappen: N = nuldraad
1. Schroeven van de be-
huizing losdraaien en L' = fase (meestal zwart of
behuizing a openen,
vervolgens de sensorunit In geval van twijfel moeten
c losdraaien (schroef) en
de kabels met een span-
samen met het basisele-
ningstester worden geïden-
ment b uit de behuizing
tificeerd; vervolgens weer
nemen. spanningsvrij maken. De
2. Onderste gedeelte van fases (L) en (L') alsmede de
de behuizing tegen de nuldraad (N) worden aan het
muur houden (tekst TOP kroonsteentje aangesloten.
naar boven) en boorga- Een aarddraad is niet nodig.
ten aftekenen.
3. Gaten boren met een Belangrijk: Verwisseling van
6 mm boortje. de aansluitingen kan leiden
4. Pluggen in de boorgaten tot beschadiging van de
doen. apparatuur.
5. Onderste gedeelte van
de behuizing met de 8. Basiselement b in de
meegeleverde schroeven
behuizing a schuiven
vastschroeven.
(klemaansluiting naar
6. Mantel van de kabel
onderen).
verwijderen (ca. 70 mm)
9. Sensormodule c voor-
en draadeindes ca. 5 mm zichtig insteken (zorg
strippen. ervoor dat die nergens
7. Afdichtstopjes doordruk- tegenaan komt) en aan
ken en kabel hier door- het onderste gedeelte
heen voeren (de mantel van de behuizing vast-
van de kabel moet vol- schroeven.
ledig omsloten worden
door het afdichtstopje).
10. Na aansluiting van de
stroomtoevoer, kan de
sensorschakelaar in ge-
bruik worden genomen
(zie hoofdstuk Functies).
11. Ter afsluiting de design-
lijst d aanbrengen en
zwart of bruin) vastschroeven.
(meestal blauw) Opmerking:
Het is ook mogelijk om
bruin) IR 180 AP en HF 360 AP
parallel te schakelen. Dan
moet er echter bij iedere
inbouwwandcontactdoos
een nuldraad zijn. Het licht-
vermogen dat maximaal kan
worden ingeschakeld, wordt
daardoor niet verhoogd.
- 32 -
Functies
Reikwijdte-instelling
(gevoeligheid) i
Met het begrip reikwijdte
wordt de ongeveer cirkelvor-
mige diameter bedoeld, die
als registratiebereik ontstaat.
1 - 8 m
Functies
Schemerinstelling
(drempelwaarde) g
2
De gewenste drempelwaar-
LUX
de van de sensor kan trap-
2
2
loos worden ingesteld van
LUX lux
ca. 2 lux tot 2000 lux.
Stelschroef naar de rechter
aanslag betekent: daglicht-
instelling, ca. 2000 lux
(instelling af fabriek).
Stelschroef naar de linker
2 - 2000 lux
aanslag betekent: schemer-
stand, ca. 2 lux.
Tijdsinstelling
(uitschakelvertraging) h
De gewenste brandduur
van de aangesloten lamp
kan traploos van ca. 10 sec.
tot max. 30 min. worden
30
ingesteld.
Stelschroef naar de linker
30
aanslag betekent: kortste
tijd, ca. 10 sec. (instelling af
fabriek), stelschroef naar de
10 sec. - 30 min.
rechter aanslag betekent:
langste tijd, ca. 30 min.
De tijdklok wordt door iedere
geregistreerde beweging
voor afloop van deze tijd
opnieuw gestart.
(alleen voor HF 360 UP)
Stelschroef naar de linker
aanslag betekent een mini-
male reikwijdte (ca. 1 m /
instelling af fabriek).
Stelschroef naar de rechter
aanslag betekent maximale
reikwijdte (ca. 8 m).
Bij de instelling van het
registratiebereik en voor de
functiecontrole bij daglicht
moet de stelschroef op de
rechter aanslag staan.
Bij de instelling van het
registratiebereik en voor de
functiecontrole raden wij aan
de kortste tijd in te stellen.
Opmerking: Na iedere
uitschakeling is een her-
nieuwde bewegingsregistratie
gedurende ca. 2 sec. niet
mogelijk. Pas na afloop van
deze tijd kan de sensorscha-
kelaar bij beweging weer
licht inschakelen.
