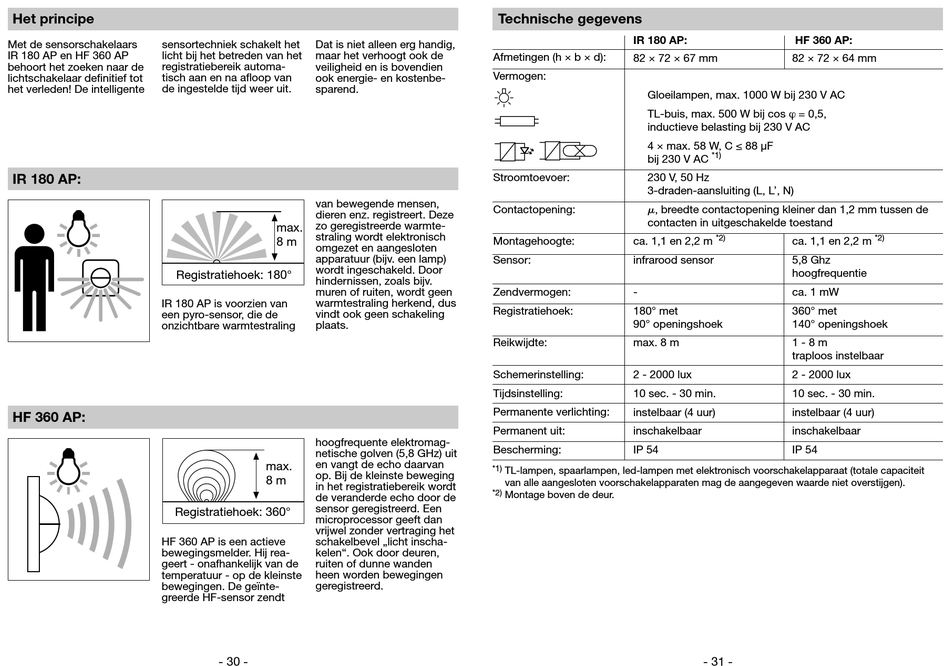

Het principe

Met de sensorschakelaars sensortechniek schakelt het
IR 180 AP en HF 360 AP licht bij het betreden van het
behoort het zoeken naar de registratiebereik automa-
lichtschakelaar definitief tot tisch aan en na afloop van
het verleden! De intelligente de ingestelde tijd weer uit.
IR 180 AP:
Registratiehoek: 180°
IR 180 AP is voorzien van
een pyro-sensor, die de
onzichtbare warmtestraling
HF 360 AP:
Registratiehoek: 360°
HF 360 AP is een actieve
bewegingsmelder. Hij rea-
geert - onafhankelijk van de
temperatuur - op de kleinste
bewegingen. De geïnte-
greerde HF-sensor zendt
Dat is niet alleen erg handig,
maar het verhoogt ook de
veiligheid en is bovendien
ook energie- en kostenbe-
sparend.
van bewegende mensen,
dieren enz. registreert. Deze
zo geregistreerde warmte-
max.
straling wordt elektronisch
8 m
omgezet en aangesloten
apparatuur (bijv. een lamp)
wordt ingeschakeld. Door
hindernissen, zoals bijv.
muren of ruiten, wordt geen
warmtestraling herkend, dus
vindt ook geen schakeling
plaats.
hoogfrequente elektromag-
netische golven (5,8 GHz) uit
en vangt de echo daarvan
max.
op. Bij de kleinste beweging
8 m
in het registratiebereik wordt
de veranderde echo door de
sensor geregistreerd. Een
microprocessor geeft dan
vrijwel zonder vertraging het
schakelbevel „licht inscha-
kelen". Ook door deuren,
ruiten of dunne wanden
heen worden bewegingen
geregistreerd.
- 30 -

Technische gegevens

IR 180 AP:
Afmetingen (h × b × d):
82 × 72 × 67 mm
Vermogen:
Gloeilampen, max. 1000 W bij 230 V AC
TL-buis, max. 500 W bij cos j = 0,5,
inductieve belasting bij 230 V AC
4 × max. 58 W, C ≤ 88 µF
bij 230 V AC
Stroomtoevoer: 230 V, 50 Hz
3-draden-aansluiting (L, L', N)
Contactopening:
e, breedte contactopening kleiner dan 1,2 mm tussen de
contacten in uitgeschakelde toestand
Montagehoogte: ca. 1,1 en 2,2 m
Sensor: infrarood sensor
Zendvermogen: -
Registratiehoek: 180° met
90° openingshoek
Reikwijdte: max. 8 m
Schemerinstelling: 2 - 2000 lux
Tijdsinstelling:
10 sec. - 30 min.
Permanente verlichting: instelbaar (4 uur)
Permanent uit: inschakelbaar
Bescherming: IP 54
*1) TL-lampen, spaarlampen, led-lampen met elektronisch voorschakelapparaat (totale capaciteit
van alle aangesloten voorschakelapparaten mag de aangegeven waarde niet overstijgen).
*2)
Montage boven de deur.
HF 360 AP:
82 × 72 × 64 mm
*1)
*2) *2)
ca. 1,1 en 2,2 m
5,8 Ghz
hoogfrequentie
ca. 1 mW
360° met
140° openingshoek
1 - 8 m
traploos instelbaar
2 - 2000 lux
10 sec. - 30 min.
instelbaar (4 uur)
inschakelbaar
IP 54
- 31 -
