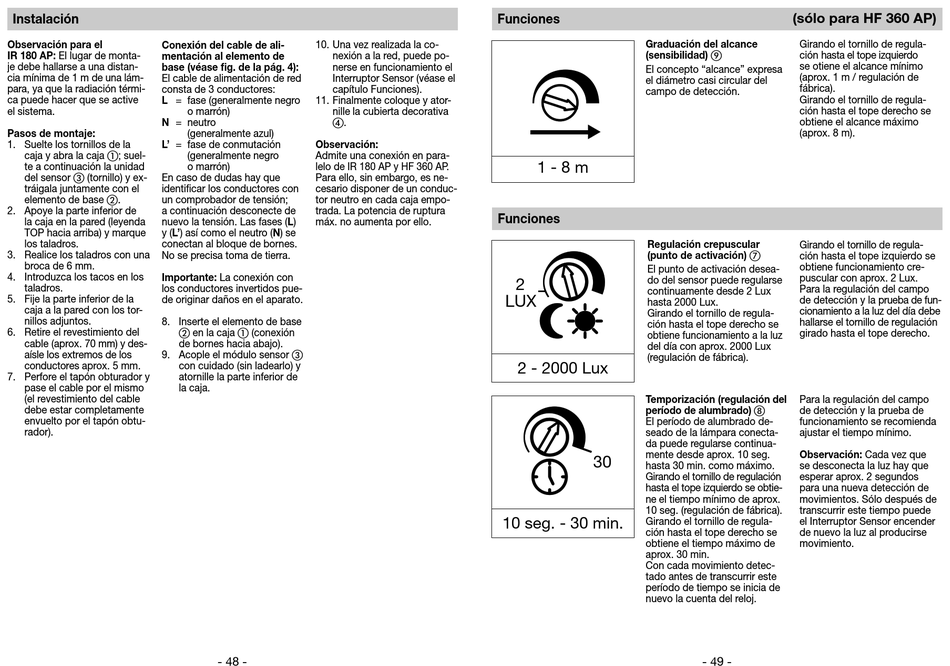

Instalación
Observación para el Conexión del cable de ali-
IR 180 AP: El lugar de monta- mentación al elemento de
je debe hallarse a una distan- base (véase fig. de la pág. 4):
cia mínima de 1 m de una lám- El cable de alimentación de red
para, ya que la radiación térmi- consta de 3 conductores:
ca puede hacer que se active L = fase (generalmente negro
el sistema.
N = neutro
Pasos de montaje:
1. Suelte los tornillos de la L' = fase de conmutación
caja y abra la caja a; suel-
te a continuación la unidad
del sensor c (tornillo) y ex-
En caso de dudas hay que
tráigala juntamente con el identificar los conductores con
elemento de base b. un comprobador de tensión;
2. Apoye la parte inferior de a continuación desconecte de
la caja en la pared (leyenda nuevo la tensión. Las fases (L)
TOP hacia arriba) y marque y (L') así como el neutro (N) se
los taladros. conectan al bloque de bornes.
3. Realice los taladros con una No se precisa toma de tierra.
broca de 6 mm.
4. Introduzca los tacos en los Importante: La conexión con
taladros. los conductores invertidos pue-
5. Fije la parte inferior de la de originar daños en el aparato.
caja a la pared con los tor-
nillos adjuntos.
8. Inserte el elemento de base
6. Retire el revestimiento del
b en la caja a (conexión
cable (aprox. 70 mm) y des-
de bornes hacia abajo).
aísle los extremos de los 9. Acople el módulo sensor c
conductores aprox. 5 mm. con cuidado (sin ladearlo) y
7. Perfore el tapón obturador y atornille la parte inferior de
pase el cable por el mismo la caja.
(el revestimiento del cable
debe estar completamente
envuelto por el tapón obtu-
rador).
10. Una vez realizada la co-
nexión a la red, puede po-
nerse en funcionamiento el
Interruptor Sensor (véase el
capítulo Funciones).
11. Finalmente coloque y ator-
o marrón) nille la cubierta decorativa
d.
(generalmente azul)
Observación:
Admite una conexión en para-
(generalmente negro
o marrón) lelo de IR 180 AP y HF 360 AP.
Para ello, sin embargo, es ne-
cesario disponer de un conduc-
tor neutro en cada caja empo-
trada. La potencia de ruptura
máx. no aumenta por ello.
- 48 -
Funciones
Graduación del alcance
(sensibilidad) i
El concepto "alcance" expresa
el diámetro casi circular del
campo de detección.
1 - 8 m
Funciones
Regulación crepuscular
(punto de activación) g
2
El punto de activación desea-
LUX
do del sensor puede regularse
2
continuamente desde 2 Lux
LUX
hasta 2000 Lux.
Girando el tornillo de regula-
ción hasta el tope derecho se
obtiene funcionamiento a la luz
del día con aprox. 2000 Lux
(regulación de fábrica).
2 - 2000 Lux
Temporización (regulación del
período de alumbrado) h
El período de alumbrado de-
seado de la lámpara conecta-
da puede regularse continua-
mente desde aprox. 10 seg.
30
hasta 30 min. como máximo.
Girando el tornillo de regulación
30
hasta el tope izquierdo se obtie-
ne el tiempo mínimo de aprox.
10 seg. (regulación de fábrica).
10 seg. - 30 min.
Girando el tornillo de regula-
ción hasta el tope derecho se
obtiene el tiempo máximo de
aprox. 30 min.
Con cada movimiento detec-
tado antes de transcurrir este
período de tiempo se inicia de
nuevo la cuenta del reloj.
(sólo para HF 360 AP)
Girando el tornillo de regula-
ción hasta el tope izquierdo
se otiene el alcance mínimo
(aprox. 1 m / regulación de
fábrica).
Girando el tornillo de regula-
ción hasta el tope derecho se
obtiene el alcance máximo
(aprox. 8 m).
Girando el tornillo de regula-
ción hasta el tope izquierdo se
obtiene funcionamiento cre-
puscular con aprox. 2 Lux.
Para la regulación del campo
de detección y la prueba de fun-
cionamiento a la luz del día debe
hallarse el tornillo de regulación
girado hasta el tope derecho.
Para la regulación del campo
de detección y la prueba de
funcionamiento se recomienda
ajustar el tiempo mínimo.
Observación: Cada vez que
se desconecta la luz hay que
esperar aprox. 2 segundos
para una nueva detección de
movimientos. Sólo después de
transcurrir este tiempo puede
el Interruptor Sensor encender
de nuevo la luz al producirse
movimiento.
