j | BA 14.0168 | 05/2012
4
Mechanische Installation

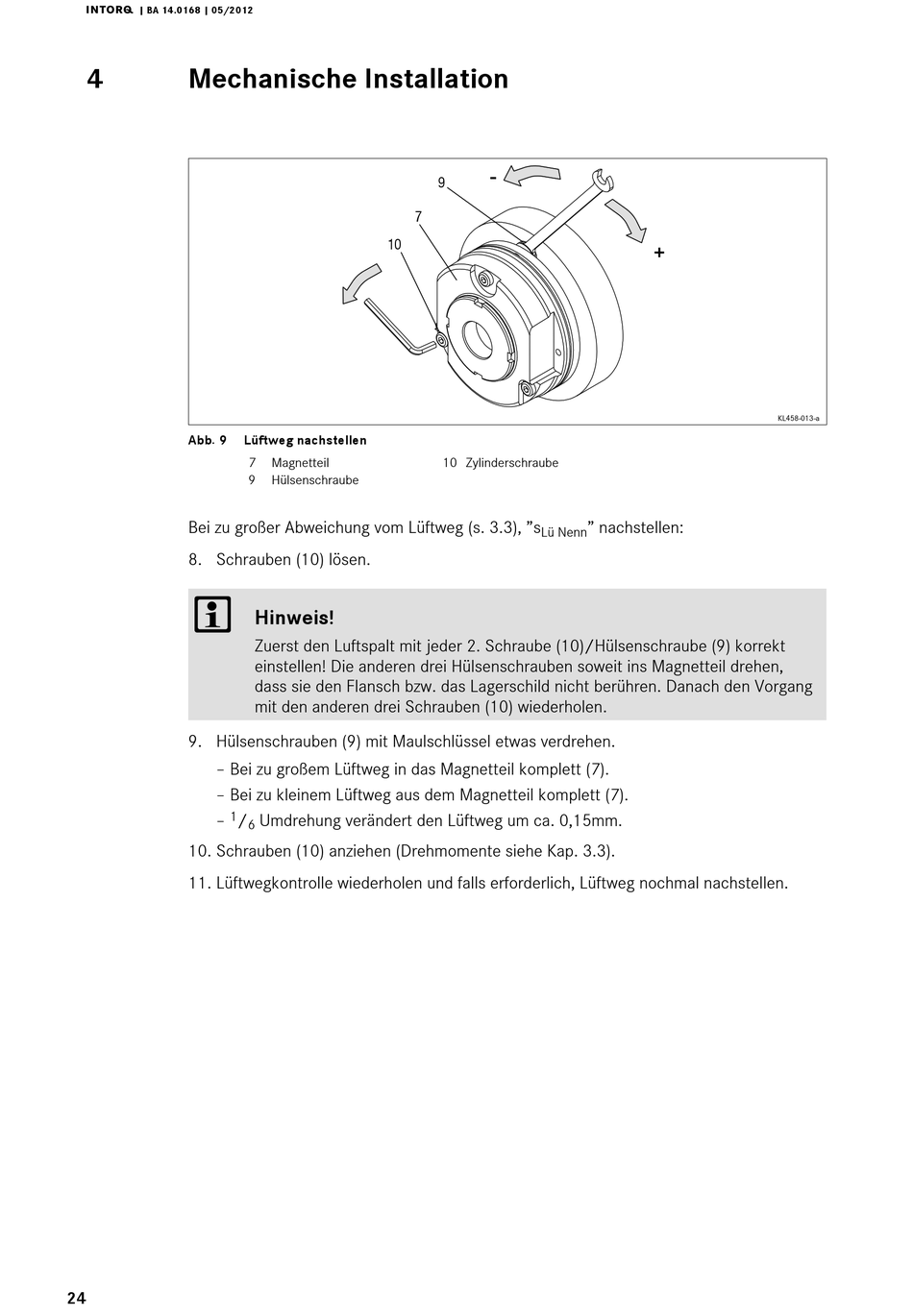

Abb. 9
Bei zu großer Abweichung vom Lüftweg (s. 3.3), "s
8. Schrauben (10) lösen.
9. Hülsenschrauben (9) mit Maulschlüssel etwas verdrehen.
– Bei zu großem Lüftweg in das Magnetteil komplett (7).
– Bei zu kleinem Lüftweg aus dem Magnetteil komplett (7).
1
–
/
10. Schrauben (10) anziehen (Drehmomente siehe Kap. 3.3).
11. Lüftwegkontrolle wiederholen und falls erforderlich, Lüftweg nochmal nachstellen.
24
7
10
Lüftweg nachstellen
7
Magnetteil
9
Hülsenschraube
Hinweis!
Zuerst den Luftspalt mit jeder 2. Schraube (10)/Hülsenschraube (9) korrekt
einstellen! Die anderen drei Hülsenschrauben soweit ins Magnetteil drehen,
dass sie den Flansch bzw. das Lagerschild nicht berühren. Danach den Vorgang
mit den anderen drei Schrauben (10) wiederholen.
Umdrehung verändert den Lüftweg um ca. 0,15mm.
6
J
9
10 Zylinderschraube
" nachstellen:
Lü Nenn
H
KL458-013-a
