4 Mechanische Installation
4.2

Montage

4.2.1

Vorbereitung

1. Federkraftbremse auspacken.
2. Vollständigkeit kontrollieren.
3. Typenschildangaben, besonders Nennspannung, kontrollieren.
4.3

Einbauvorgang

Bei Ausführung mit Handlüftung oder Flansch zuerst diese Zusatzteile montieren.
4.3.1

Montage der Nabe auf die Welle

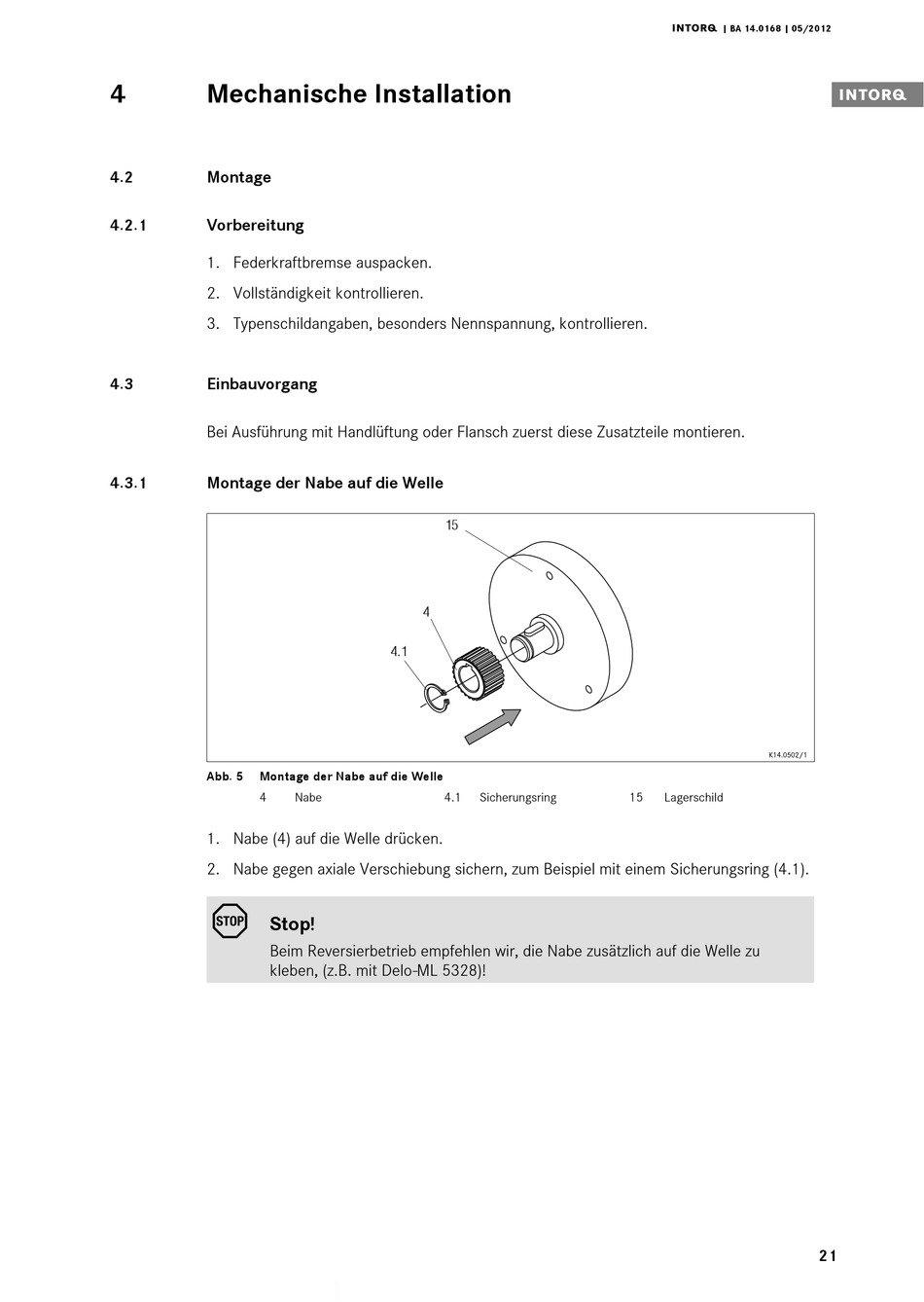

Abb. 5 Montage der Nabe auf die Welle
4
1. Nabe (4) auf die Welle drücken.
2. Nabe gegen axiale Verschiebung sichern, zum Beispiel mit einem Sicherungsring (4.1).

Stop!
Beim Reversierbetrieb empfehlen wir, die Nabe zusätzlich auf die Welle zu
kleben, (z.B. mit Delo-ML 5328)!
15
4
4.1
Nabe 4.1 Sicherungsring 15
j | BA 14.0168 | 05/2012
i
K14.0502/1
Lagerschild
21
