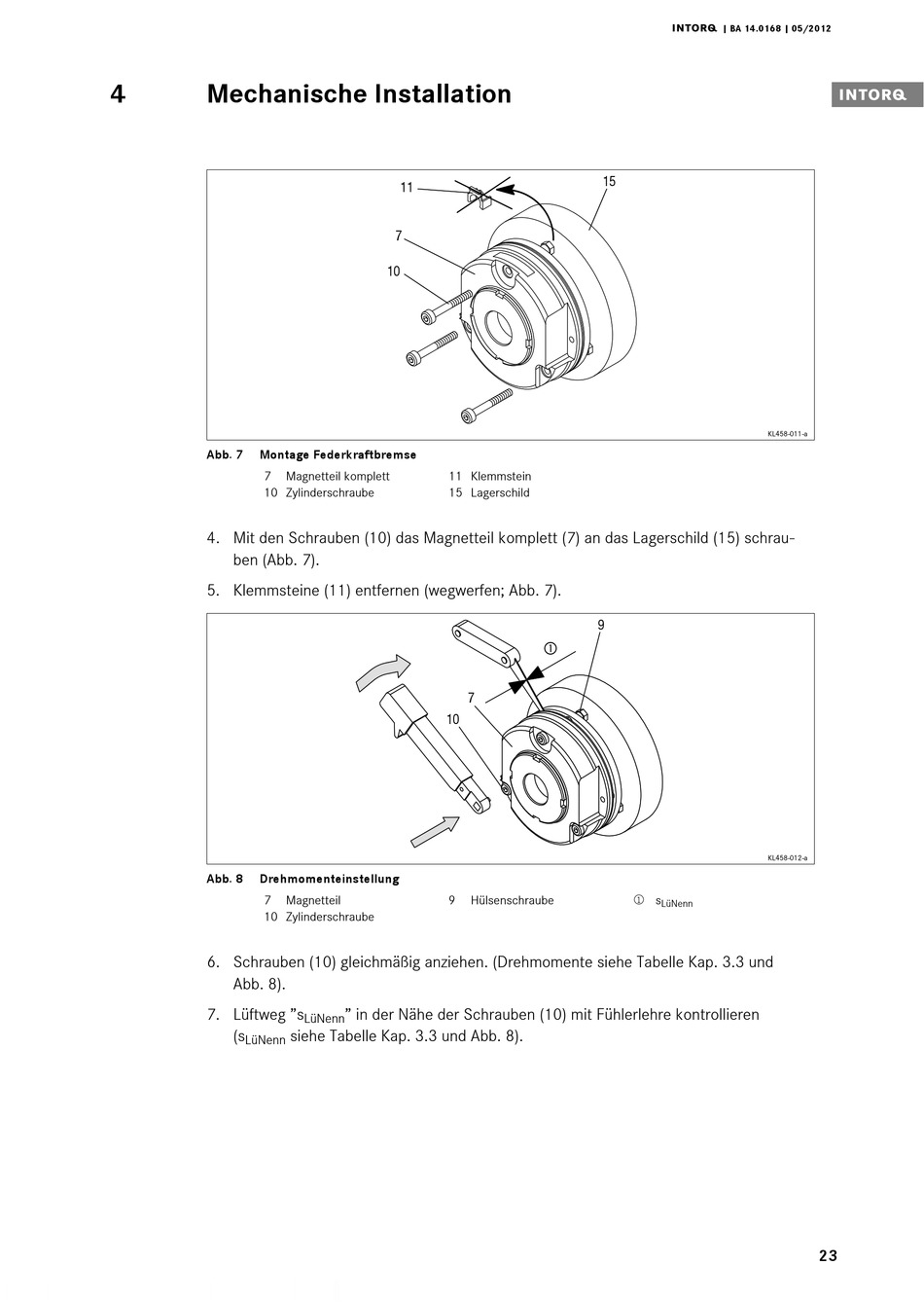

INTORQ BFK458-06 Betriebsanleitung Seite 23

4 Mechanische Installation
Abb. 7 Montage Federkraftbremse
7
10 Zylinderschraube
4. Mit den Schrauben (10) das Magnetteil komplett (7) an das Lagerschild (15) schrau-
ben (Abb. 7).
5. Klemmsteine (11) entfernen (wegwerfen; Abb. 7).
Abb. 8 Drehmomenteinstellung
7
10 Zylinderschraube
6. Schrauben (10) gleichmäßig anziehen. (Drehmomente siehe Tabelle Kap. 3.3 und
Abb. 8).
7. Lüftweg "s
(s
LüNenn
11
7
10
Magnetteil komplett 11 Klemmstein
15 Lagerschild
10
Magnetteil 9
" in der Nähe der Schrauben (10) mit Fühlerlehre kontrollieren
LüNenn
siehe Tabelle Kap. 3.3 und Abb. 8).
15
9
7
Hülsenschraube
j | BA 14.0168 | 05/2012
KL458-011-a
KL458-012-a
s
LüNenn
23
i
