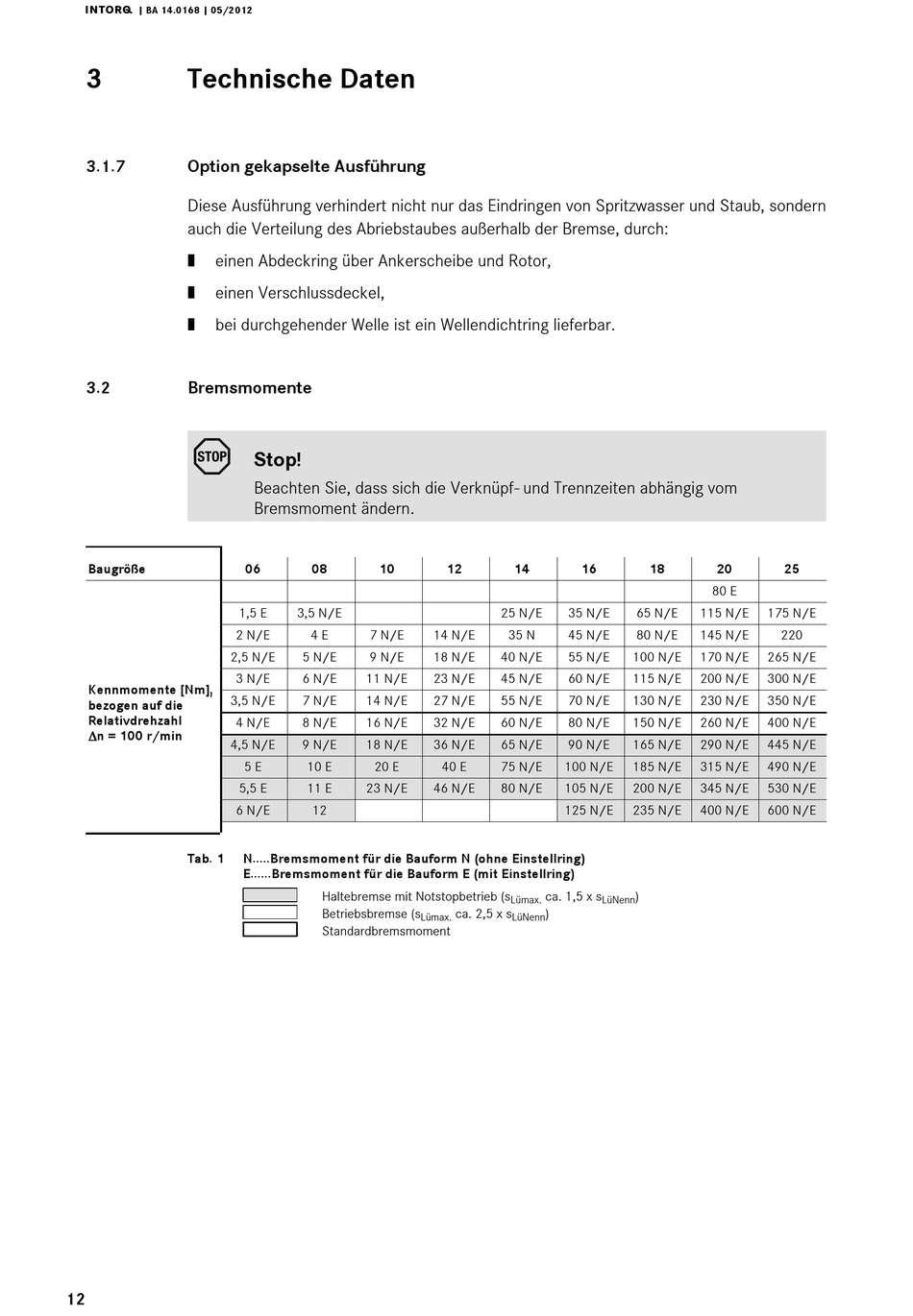

Bremsmomente - INTORQ BFK458-06 Betriebsanleitung

j | BA 14.0168 | 05/2012
3 Technische Daten
3.1.7 Option gekapselte Ausführung
Diese Ausführung verhindert nicht nur das Eindringen von Spritzwasser und Staub, sondern
auch die Verteilung des Abriebstaubes außerhalb der Bremse, durch:
| einen Abdeckring über Ankerscheibe und Rotor,
| einen Verschlussdeckel,
| bei durchgehender Welle ist ein Wellendichtring lieferbar.
3.2

Bremsmomente


Baugröße
2 N/E
2,5 N/E
3 N/E
Kennmomente [Nm],
3,5 N/E
bezogen auf die
Relativdrehzahl
4 N/E
Δn = 100 r/min
4,5 N/E
6 N/E
Tab. 1
12
Stop!
Beachten Sie, dass sich die Verknüpf- und Trennzeiten abhängig vom
Bremsmoment ändern.
06 08 10
1,5 E 3,5 N/E
4 E 7 N/E
5 N/E 9 N/E
6 N/E 11 N/E
7 N/E 14 N/E
8 N/E 16 N/E
9 N/E 18 N/E
5 E 10 E 20 E
5,5 E 11 E 23 N/E
12
N.....Bremsmoment für die Bauform N (ohne Einstellring)
E......Bremsmoment für die Bauform E (mit Einstellring)
Haltebremse mit Notstopbetrieb (s
Betriebsbremse (s
Standardbremsmoment
12 14 16
25 N/E 35 N/E
14 N/E 35 N 45 N/E
18 N/E 40 N/E 55 N/E
23 N/E 45 N/E 60 N/E
27 N/E 55 N/E 70 N/E
32 N/E 60 N/E 80 N/E
36 N/E 65 N/E 90 N/E
40 E 75 N/E 100 N/E
46 N/E 80 N/E 105 N/E
125 N/E
ca. 1,5 x s
Lümax.
ca. 2,5 x s )
Lümax. LüNenn
18 20
80 E
65 N/E 115 N/E 175 N/E
80 N/E 145 N/E
100 N/E 170 N/E 265 N/E
115 N/E 200 N/E 300 N/E
130 N/E 230 N/E 350 N/E
150 N/E 260 N/E 400 N/E
165 N/E 290 N/E 445 N/E
185 N/E 315 N/E 490 N/E
200 N/E 345 N/E 530 N/E
235 N/E 400 N/E 600 N/E
)
LüNenn
25
220
